ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

нужном положении. После перемещения груза, закрепить его

в выбранном положении. Выполнить действия, описанные в

п.1.3, для ослабления троса и крюков.

• Отсоединить крюки от груза и основания

1.4 Использование полиспаста (шкивного блока)

1.4.1 Крепление груза при максимальном тяговом усилии (см.

рис.3):

При креплении груза, как описано в п.1.1 (рис.3 схема 1), тяговое

усилие лебёдки составляет 2т.

Крепление груза с использованием блока полиспаста (рис.3

схема 2):

• Закрепить подвижный крюк (рис.1 поз.10) на оси крепления

(рис.1 поз.15);

• Крюк полиспаста закрепить на грузе.

При таком способе креплении груза тяговое усилие лебёдки

достигает максимального – 4т. Однако расстояние от лебёдки до

груза сокращается вдвое.

1.4.2 Крепление груза, находящегося не на одной линии с

лебёдкой (см. рис.4):

При данной схеме перемещения груза, полиспаст должен быть

надёжно закреплён в «точке фиксации», как показано на рис.4.

Перемещение груза происходит так же, как описано в п.1.2.

1. Лебёдка;

2. Точка фиксации;

3. Груз.

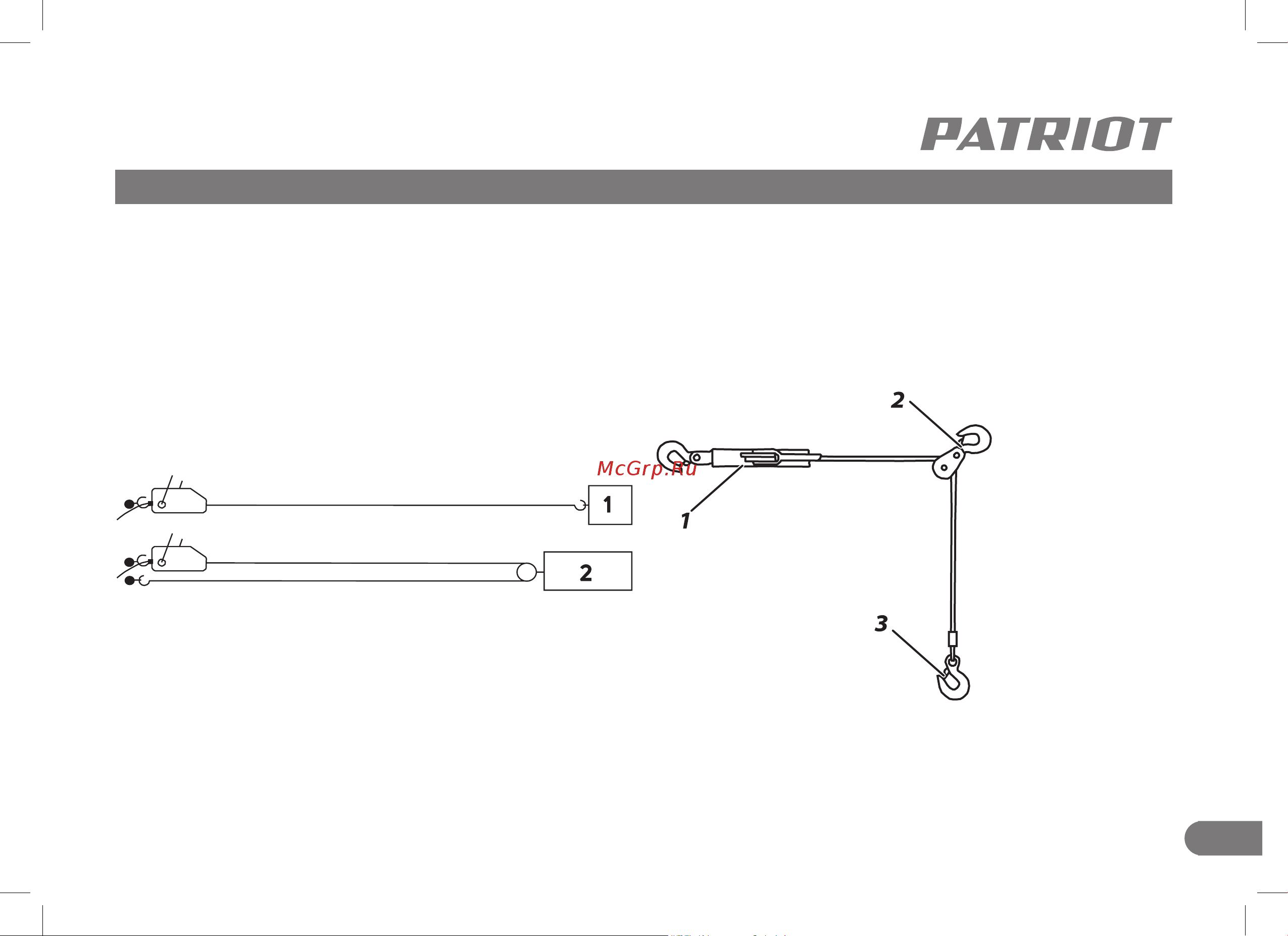

Рис. 3

Рис. 4
