10 РУССКИЙ
СБОРКА
ВНИМАНИЕ: Перед выполнением каких-
либо работ с воздуходувкой обязательно оста-
навливайте двигатель и снимайте крышку со
свечи зажигания.
ВНИМАНИЕ: Запускайте воздуходувку
только после полной ее сборки.
ВНИМАНИЕ: Всегда используйте защит-
ные перчатки.

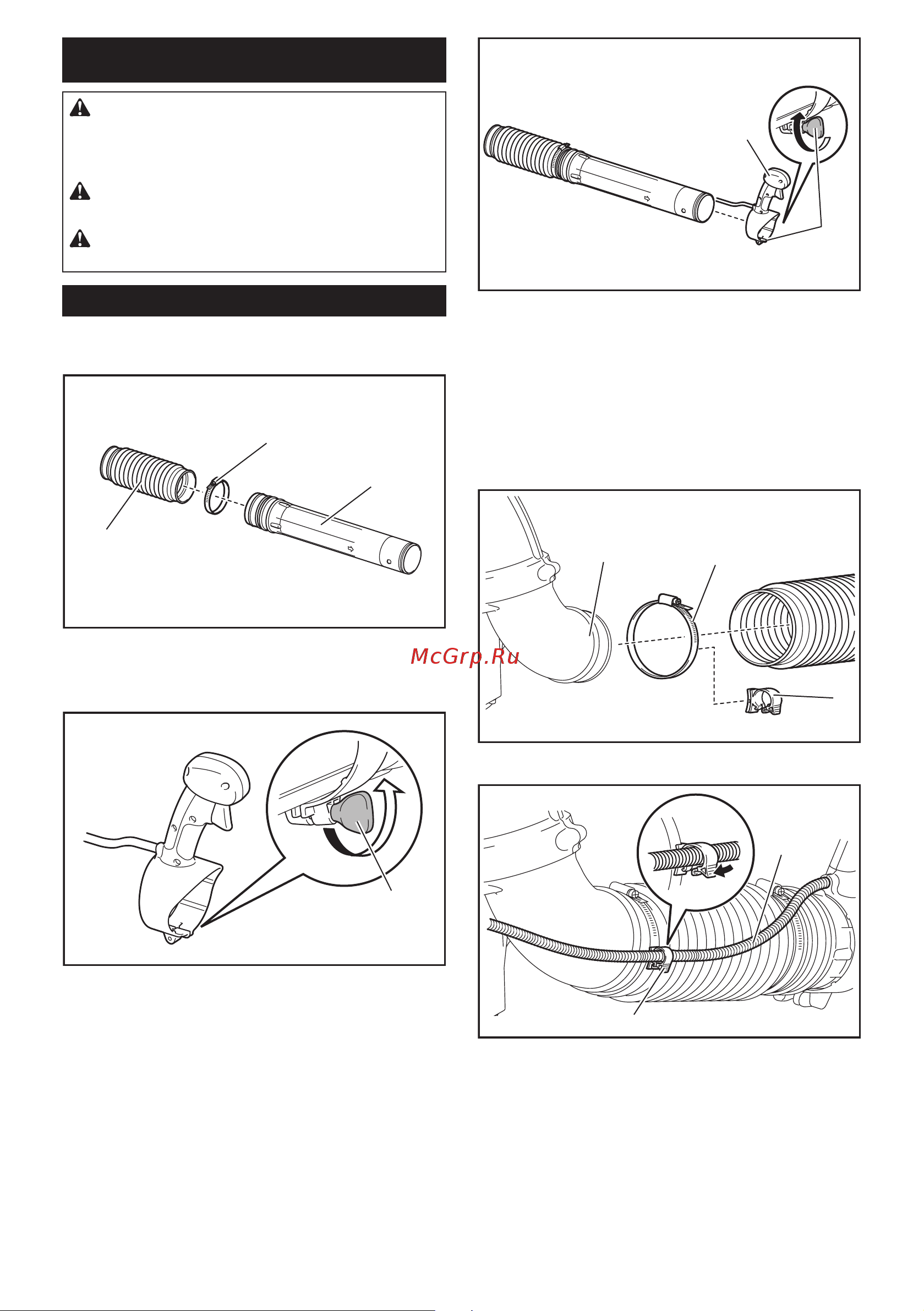

Сборка труб воздуходувки
1. Вставьте трубу с шарнирным соединением в
гибкую трубу и закрепите их при помощи хомута.
2
3
1
1. Труба с шарнирным соединением 2. Гибкая
труба 3. Хомут
2. Ослабьте и снимите зажимной винт.
1
1. Зажимной винт
При работе с моделью с трубчатой дроссельной
заслонкой будьте осторожны и не перекручивайте
кабель на рукоятке управления при подключении к
трубе с шарнирным соединением.
3. Установите рукоятку управления / рукоятку в
сборе на трубу с шарнирным соединением и закре-
пите их при помощи зажимного винта.
2
1
1. Рукоятка управления / рукоятка в сборе
2. Зажимной винт
4. Закрепите гибкую трубу на колене
Для модели с трубчатой дроссельной заслон-
кой: Вставьте колено в гибкую трубу. Закрепите
держатель кабеля между хомутом и гибкой трубой.
Затяните держатель кабеля, гибкую трубу и колено
при помощи хомута. Разместите кабель управления
в держателе и закройте его.
1
3
2
1. Колено 2. Держатель кабеля 3. Хомут
2
1
1. Держатель кабеля 2. Кабель управления
Для модели с вертикальной дроссельной заслон-
кой: Вставьте колено в гибкую трубу. Закрепите
гибкую трубу и колено при помощи хомута.
5.
Присоедините длинную/короткую трубу к трубе с
шарнирным соединением. Чтобы зафиксировать длин-
ную/короткую трубу, поверните ее по часовой стрелке.
Затем присоедините насадку воздуходувки к длинной/
короткой трубе. Чтобы зафиксировать насадку возду-
ходувки, поверните ее по часовой стрелке.
