Weissgauff EOV 172 SW [8/27] Устройство электрошкафа

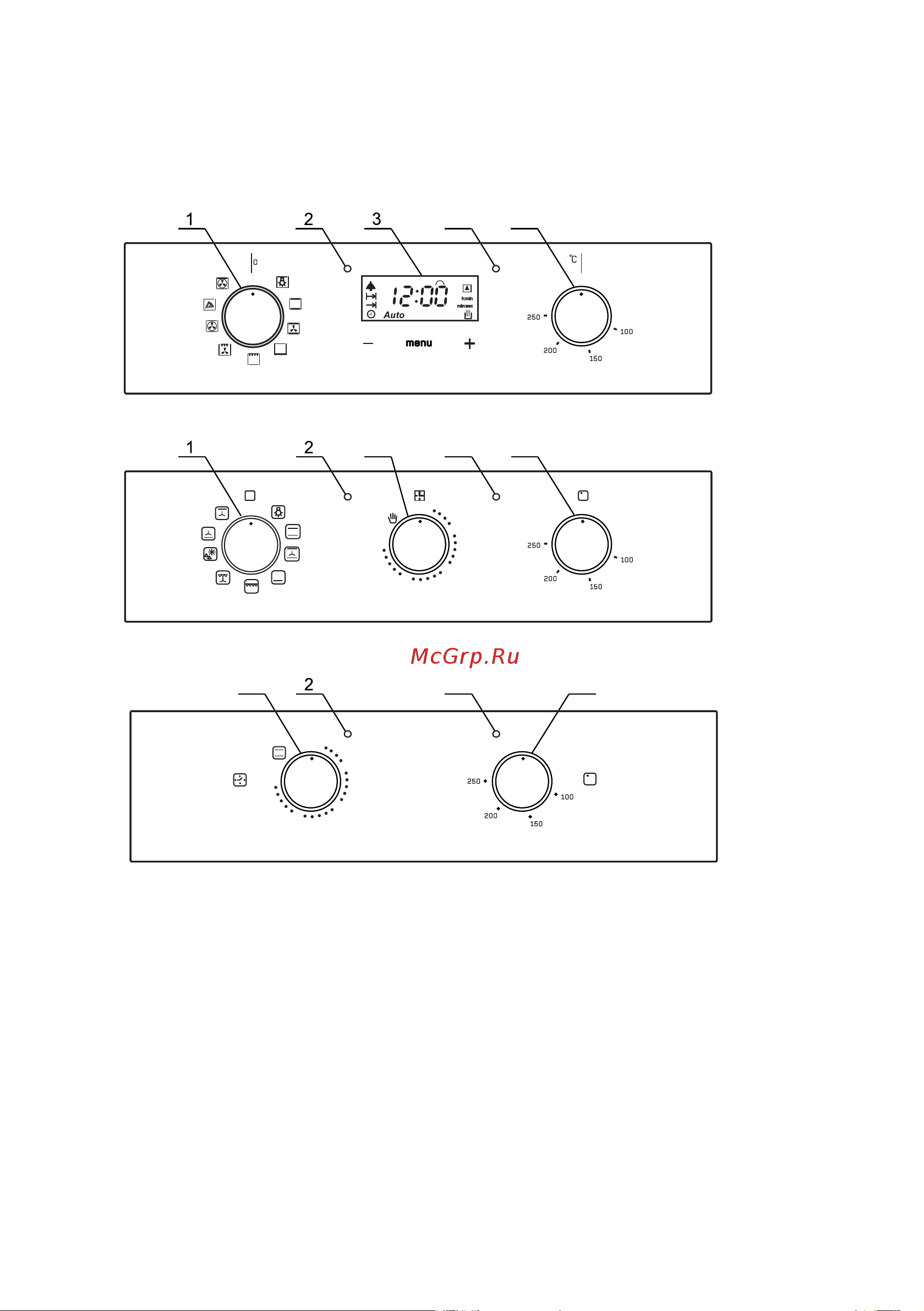

Панель управления электрошкафов моделей EOV 302 SW, EOV 306 SB,

EOV 312 SW, EOV 316 SB, EOV 310 SX, EOV 300 SX

Панель управления электрошкафов моделей EOV 202 SW, EOV 206 SB,

EOV 200 SX

Данные изображения представлены только для наглядности.

Приобретаемая Вами модель может отличаться от описанной в тексте

данного руководства.

Панель управления электрошкафов моделей EOV 176 SВ, EOV 172 SW,

EOV 170 SX

120

332243.049-171

УСТРОЙСТВО ЭЛЕКТРОШКАФА

120

Электрошкаф имеет элементы управления, расположенные на панели

управления:

1 - ручка управления режимами электрошкафа;

2 - сигнальная лампочка включения электрошкафа (красная);

3 - дисплей программатора;

4 - сигнальная лампочка включения терморегулятора (оранжевая), гаснет

при достижении заданной температуры;

5 - ручка терморегулятора;

6 - ручка электромеханического таймера.

В электрошкафах моделей EOV 202 SW, EOV 206 SB, EOV 200 SX,

EOV 302 SW, EOV 306 SB, EOV 312 SW, EOV 316 SB, EOV 310 SX, EOV 300 SX

поворотом ручки управления электрошкафом по часовой стрелке, начиная

с положения «0» (выключено), устанавливаются следующие режимы рабо-

ты:
