b. Примеры использования
- с инструментами или источниками линейного сигнала
При подключении звуковых кабелей и/или включении электропитания
убедитесь, что уровни сигналов на всех устройствах вашей системы
установлены на минимум.
В αComp имеются два небалансных входа 1/4" и два небалансных выхода
1/4. Такая конфигурация обеспечивает три варианта коммутации:

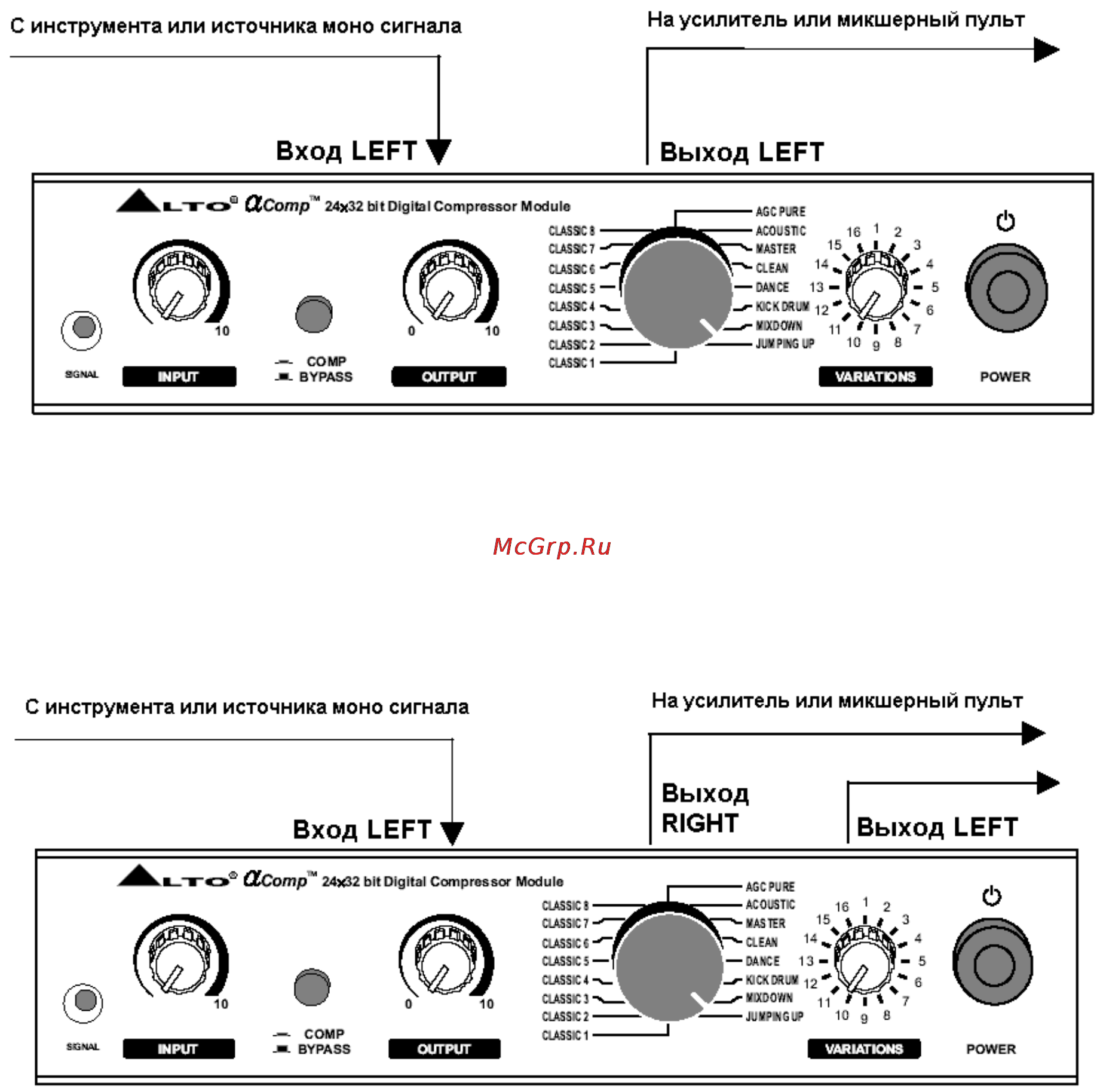

MOНO. Подключите источник моно сигнала звуковым кабелем ко входу
[LEFT] αComp, а другим кабелем соедините выход [LEFT] αComp с
усилителем или микшерным пультом.
MOНO ВХОД, СТЕРЕО ВЫХОД. Продолжая использовать моно вход LEFT,
вы можете соединить выходы LEFT и RIGHT двумя кабелями к
стереофонической системе звукоусиления или двум каналам микшерного
пульта.
СТЕРЕО. Подключите источник стерео сигнала двумя кабелями ко входам
LEFT и RIGHT αComp, а выходы LEFT и RIGHT αComp – двумя кабелями к
стереофонической системе звукоусиления или двум каналам микшерного
пульта.
10
