Alto ALTOCOMP [8/21] A выбор программ и вариаций

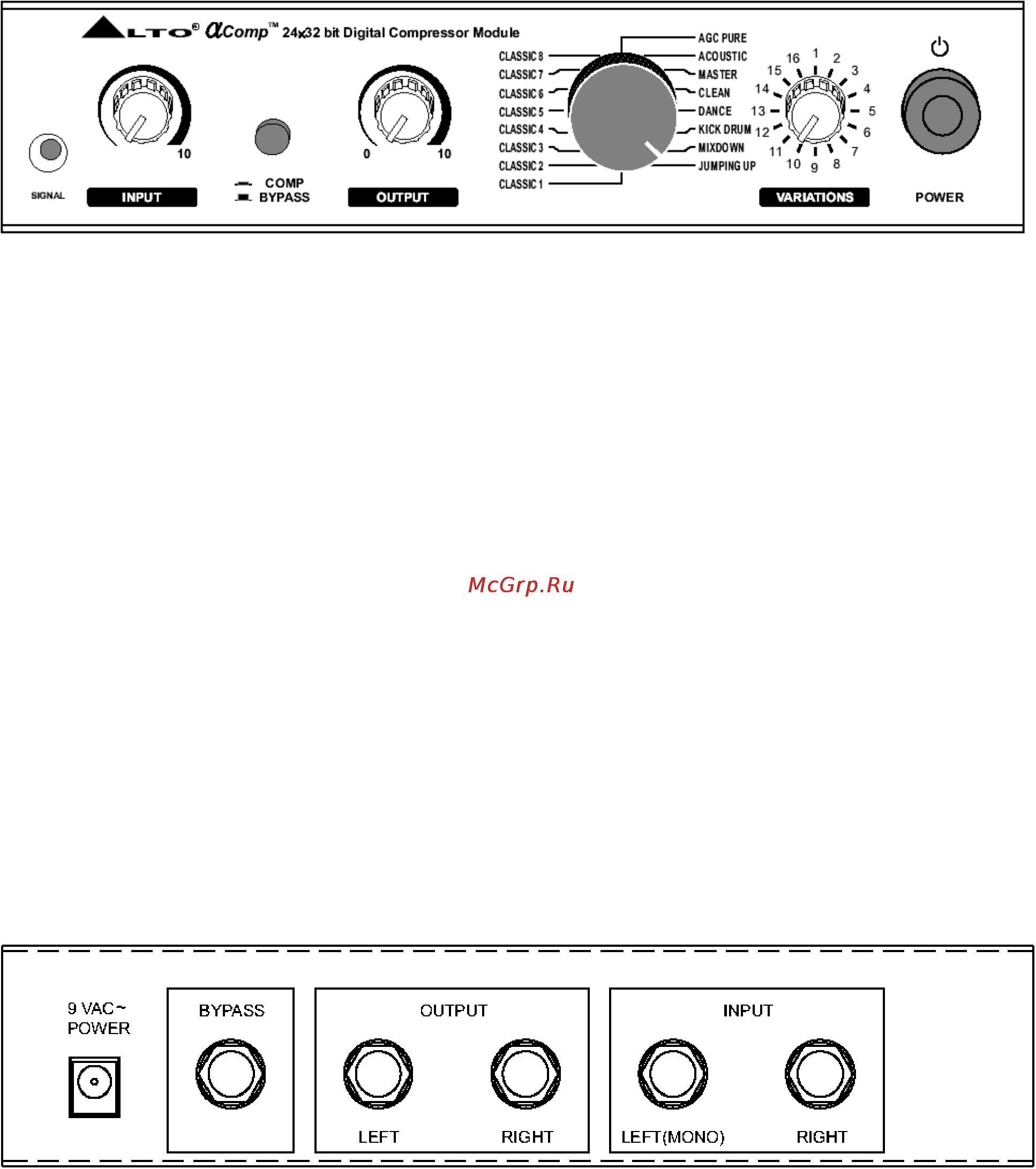

a. Выбор программ и вариаций

- Ручка Program Select (без названия на панели): селектор программ

обработки.

- Ручка Variations: в каждой программе имеется параметр AGC, значение

которого настраивается этой ручкой.

b. Уровни аналогового сигнала

-Ручка Input: регулировка входной чувствительности одновременно для

левого (моно) и правого входов.

- Ручка Output: регулятор выходного уровня.

- Кнопка COMP/BYPASS: обход процесса цифровой обработки при

сохранении входного сигнала на выходе.

c. Светодиод и подсвеченная кнопка электропитания

- Светодиод SIGNAL: зажигается при слишком высоком уровне входного

сигнала.

- Выключатель POWER: включение/выключение электропитания.

3.2 Аналоговая коммутация (задняя панель):

a. Аналоговые входы / выходы

- Гнезда Input: 1/4" небалансные входные гнезда phone jack для

коммутации источников сигнала через канальные разрывы микшерных

пультов. Можно работать с линейным уровнем 8/9 dBu. В моно

конфигурации следует использовать гнездо Left / Mono.

Входное гнездо Left / Mono нормализовано относительно гнезда Right. Это

означает, что даже если в гнездо Right не вставлен штекер, сигнал,

поступающий на вход Left / Mono все-таки направляется на канал Right.
