39-RU

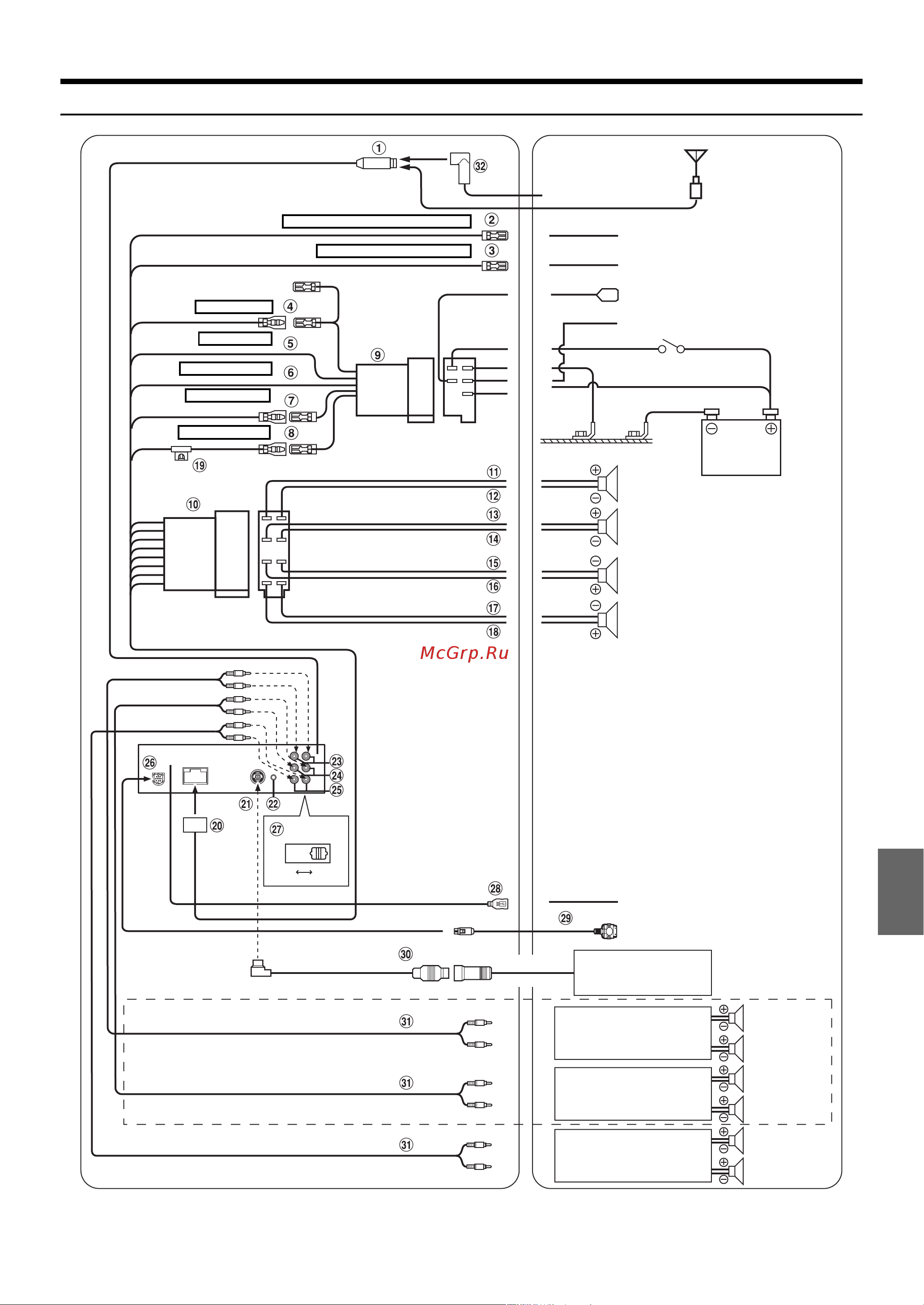

Соединения
EXT APNORM
*
1
CD-чейнджер
(продается отдельно)
Усилитель
(продается отдельно)
Динамики
Задний левый
Передний левый
Задний правый
Передний правый
(Зеленый)
(Белый)
(Зеленый/черный)
(Фиолетовый/черный)
(Фиолетовый)
(Серый)
(Серый/черный)
(Белый/черный)
Антенна
Антенный
JASO-разъем
К усилителю или эквалайзеру
К телефону автомобиля
Ключ замка зажигания
Батарея
К выводу освещения
приборной панели
Синий/белый
УДАЛЕННОЕ ВКЛЮЧЕНИЕ
Розовый/черный
ВХОДНОЙ ПРЕРЫВАТЕЛЬ ЗВУКА
Антенный
ISO-разъем
К питанию антенны
(Красный)
ЗАЖИГАНИЕ
(Черный)
Заземление
(Синий)
ПИТАНИЕ АНТЕННЫ
РЕГУЛЯТОР ЯРКОСТИ
(Оранжевый)
БАТАРЕЯ
К iPod
К USB-накопителю (или iPod
(только iDA-X200))
(Желтый)
Динамики
Усилитель
(продается отдельно)
Задний
левый
Передний
левый
Задний
правый
Передний
правый
Низкочастотные
динамики
Усилитель
(продается отдельно)
iDA-X200:
iDA-X300:
только iDA-X200
Передний или низкочастотный
динамик/Front or Subwoofer
*
2
*
1
Переключатель системы находится на днище устройства.
*
2
Когда cабвуфер выключен (OFF): выход передних динамиков. Когда cабвуфер включен (ON): выход cабвуфер. Подробную информацию
по включению/отключению cабвуфера см. “ON/OFF сабвуфера” на стр. 19.
