16
Установка/Подключение
Подключение

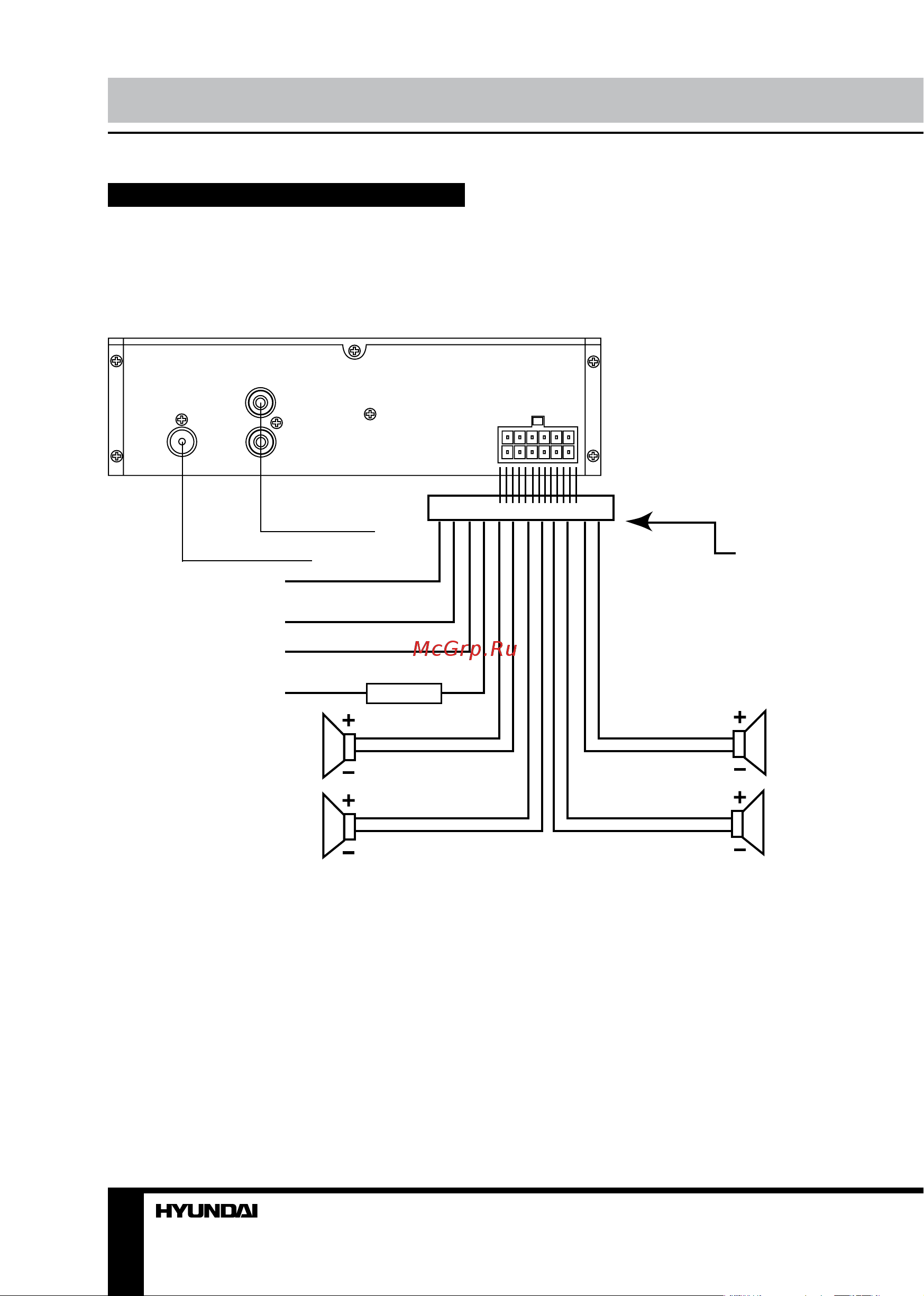

Схема электрических соединений
• Независимо от размера динамиков
следует использовать динамики с сопротив-
лением 4-8 Ом.
ISO
КОННЕКТОР
ПИТАНИЕ АНТЕННЫ
ЗАЖИГАНИЕ
К АККУМУЛЯТОРУ +12В
ФРОНТ
4 ОМ
ФРОНТ
4 ОМ
ТЫЛ
4 ОМ
ПРАВЫЙ
ДИНАМИК
ТЫЛ
4 ОМ
ЛЕВЫЙ
ДИНАМИК
ЗАЗЕМЛЕНИЕ
РАЗЪЕМ ДЛЯ АНТЕННЫ
ЛИН. ВЫХОД RCA
(ЛЕВЫЙ = БЕЛЫЙ;
ПРАВЫЙ = КРАСНЫЙ)
ЧЕРНЫЙ
СИНИЙ
КРАСНЫЙ
ЖЕЛТЫЙ
БЕЛЫЙ
СЕРЫЙ
БЕЛЫЙ/ЧЕРНЫЙ
СЕРЫЙ/ЧЕРНЫЙ
ЗЕЛЕНЫЙ
ФИОЛЕТОВЫЙ
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
ФИОЛЕТОВЫЙ/ЧЕРНЫЙ
предох15A
• Не допускайте короткого замыкания
проводов динамиков на корпус головного
устройства или автомобиля.
