HYUNDAI ELECTRONICS H-CCR8084 [17/23] Установка подключение
![HYUNDAI ELECTRONICS H-CCR8084 [17/23] Установка подключение](/views2/1923710/page17/bg11.png)
17
Установка/подключение

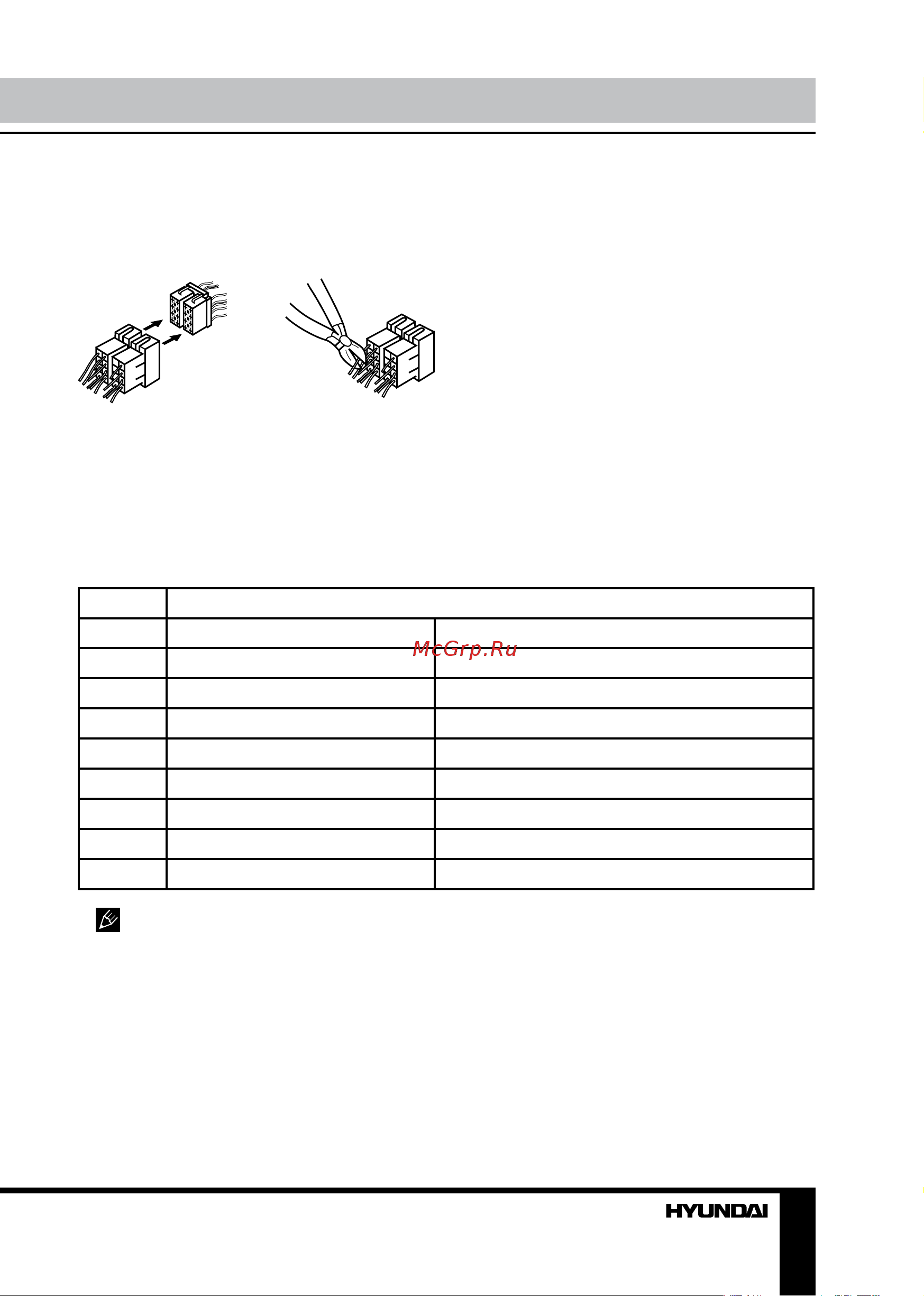

Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
Номер Функция
Разъем A Разъем B
1 Тыловой правый (+) - Фиолетовый
2 Тыловой правый (-) - Фиолетовый/Черный
3 Фронтальный правый (+) - Серый
4 К аккумулятору +12В/Желтый Фронтальный правый (-) - Серый/Черный
5 Питание антенны/Синий Фронтальный левый (+) - Белый
6 Фронтальный левый (-) - Белый/Черный
7 Зажигание/Красный Тыловой левый (+) - Зеленый
8 Заземление/Черный Тыловой левый (-) - Зеленый/Черный
Провод питания антенны предназна-
чен для подачи питания на антенну и для
удаленного управления дополнительным
усилителем.
