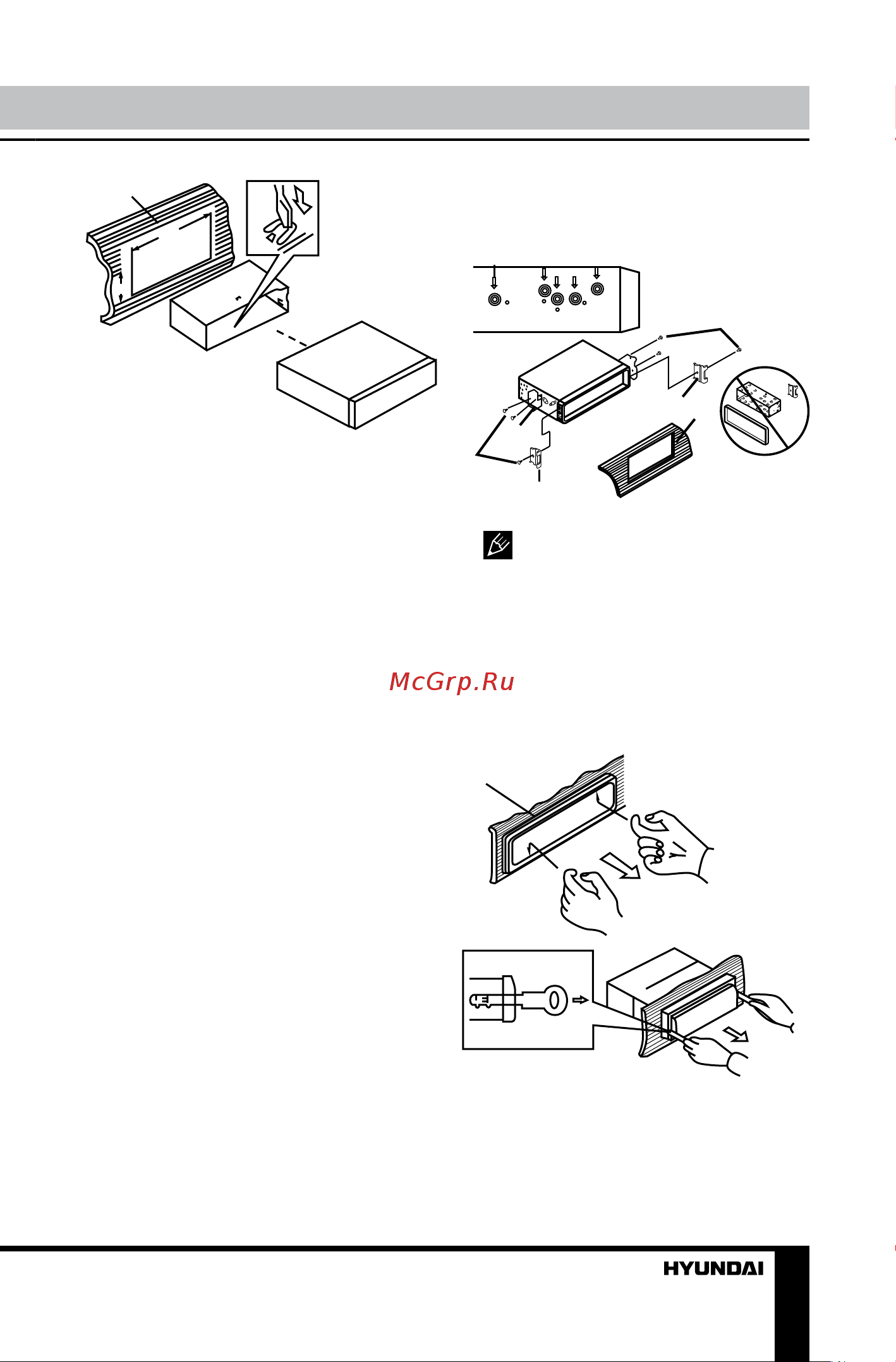

Установка/Подключение
21
2
1
182
53
1. Приборная панель
2. Металлический язычок мон-
тажного кожуха
Установка декоративной
рамки
Для установки декоративной рам-
ки прижмите ее к корпусу устрой-
ства и нажмите, чтобы вставить на
место. Это необходимо сделать до
установки передней панели, иначе
вы не сможете установить декора-
тивную рамку на место.
Установка в приборную
панель (Метод Б)
В данном случае установки ис-
пользуются отверстия для винтов
на боковых сторонах устройства.
Закрепите устройство с помощью
штатных кронштейнов крепления
радиоприемника.
1. Выберите такое положение, в
котором отверстия для винтов на
кронштейне (3) будут совмещены с
отверстиями для винтов на корпусе
устройства и вкрутите по два винта
(2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штат-
ного радиоприемника.
4. Приборная панель или консоль
автомобиля.
5. Защелка (снимите эту деталь).
2
2
5
5
4
3
При установке по методу Б
монтажный кожух и внешняя деко-
ративная рамка не используются.
Снятие устройства
а – Декоративная рамка
б – Направление снятия рамки
в – Установка ключей съемников
в
б
а
1. Выключите магнитолу.
2. Вставьте пальцы в канавку
на передней стороне декоративной
