ÎÁÑËÓÆÈÂÀÍÈÅ ÌÀØÈÍÛ
ÐÀÇÁÎÐÊÀ È ÑÁÎÐÊÀ ×ÅËÍÎ×ÍÎÃÎ
ÓÑÒÐÎÉÑÒÂÀ
Ìàøèíà ñ âåðòèêàëüíûì ÷åëíî÷íûì óñòðîéñòâîì
íóæäàåòñÿ â ñìàçêå, à ÷åëíî÷íîå óñòðîéñòâî,
èãîëüíàÿ ïëàñòèíà è ðåéêè òðàíñïîðòåðà òêàíè
äîëæíû î÷èùàòüñÿ ïîñëå îêîí÷àíèÿ ðàáîòû íàä
êàæäûì èçäåëèåì.
ÂÍÈÌÀÍÈÅ! Íå îñòàâëÿéòå ìàøèíó â
ïîìåùåíèÿõ ñ âûñîêîé âëàæíîñòüþ, îêîëî
áàòàðåé îòîïëåíèÿ è ïîä âîçäåéñòâèåì ïðÿìûõ
ñîëíå÷íûõ ëó÷åé. ×èñòèòå âíåøíèå ÷àñòè
ìàøèíû ìÿãêîé òêàíüþ è íåéòðàëüíûì ìûëîì.
Ïåðåä ÷èñòêîé óñòàíîâèòå èãëó â êðàéíåå
âåðõíåå ïîëîæåíèå, ïåðåâåäèòå âûêëþ÷àòåëü â
ïîëîæåíèå «OFF» è îòêëþ÷èòå ìàøèíó îò ñåòè.

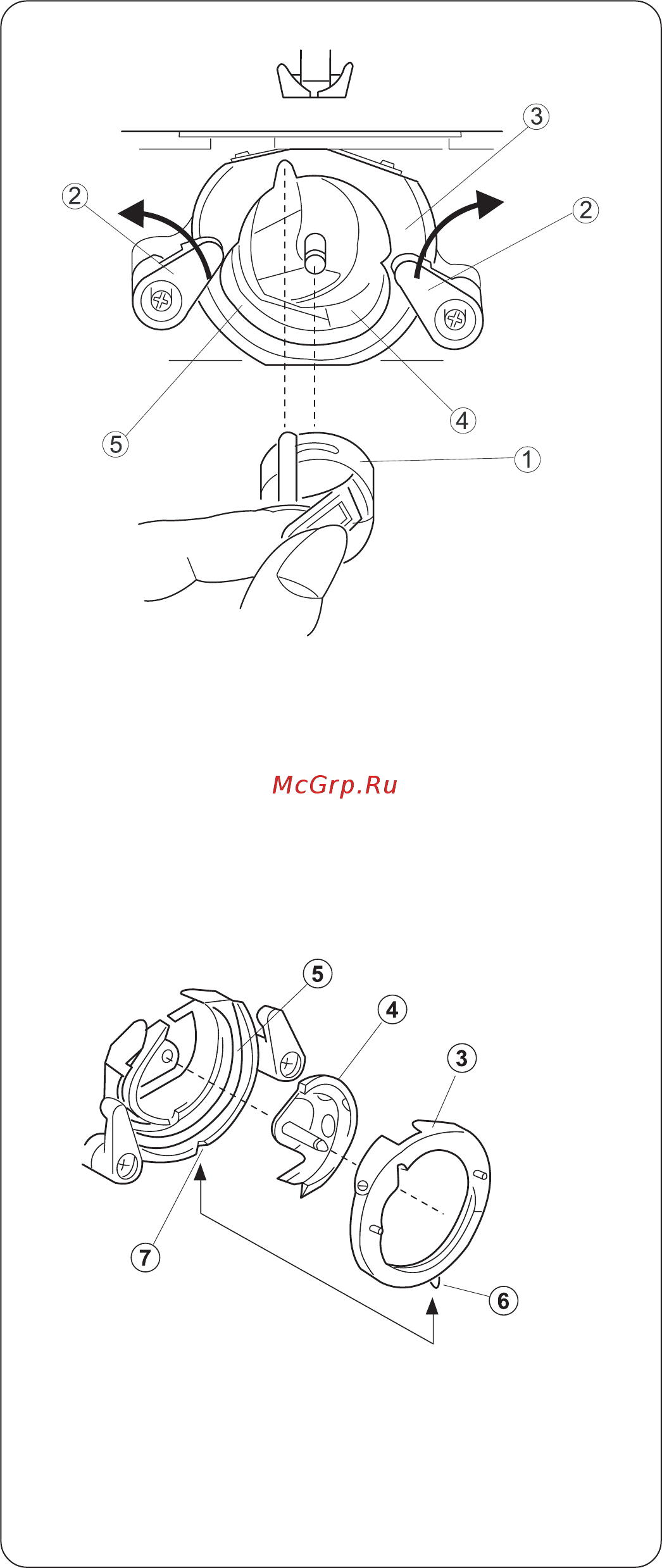

1. Îòêðîéòå êðûøêó ÷åëíî÷íîãî óñòðîéñòâà.
2. Âûíüòå øïóëüíûé êîëïà÷îê (1) èç ÷åëíî÷íîãî
óñòðîéñòâà.
3. Îòêðîéòå äåðæàòåëè (2) êîëüöà (3) ÷åëíî÷íîãî
óñòðîéñòâà.
4. Ñíèìèòå êîëüöî (3) è ÷åëíîê (4).
Ñ ïîìîùüþ êèñòî÷êè è ñóõîé ìÿãêîé òêàíè
î÷èñòèòå âñå äåòàëè.
5. Âîçüìèòå ìàñëåíêó è êàïíèòå íà ÷åëíî÷íîå
óñòðîéñòâî (5) 1 – 2 êàïåëüêè ìàñëà âûñîêîé
î÷èñòêè.
6. Ñîáåðèòå ÷åëíî÷íîå óñòðîéñòâî: âîçüìèòå
÷åëíîê (4) çà øòèôò è àêêóðàòíî óñòàíîâèòå åãî
îáðàòíî â ÷åëíî÷íîå óñòðîéñòâî (5). Óñòàíîâèòå
êîëüöî (3) ÷åëíîêà òàê, ÷òîáû øòèôò êîëüöà (6)
âñòàë â ïðîðåçü (7) âíèçó óñòðîéñòâà.
7. Çàêðîéòå êîëüöî äåðæàòåëÿìè (2), çàùåëêíóâ
èõ îáðàòíî. Ïîêðóòèòå ìàõîâîå êîëåñî ìàøèíû â
íàïðàâëåíèè íà ñåáÿ, ÷òîáû ìàñëî
ðàñïðåäåëèëîñü â ÷åëíîêå.
8. Óñòàíîâèòå øïóëüíûé êîëïà÷îê ñî øïóëüêîé â
÷åëíî÷íîå óñòðîéñòâî.
27

Содержание

Похожие устройства

ОБСЛУЖИВАНИЕ МАШИНЫ РАЗБОРКА И СБОРКА ЧЕЛНОЧНОГО УСТРОЙСТВА Машина с вертикальным челночным устройством нуждается в смазке а челночное устройство игольная пластина и рейки транспортера ткани должны очищаться после окончания работы над каждым изделием ВНИМАНИЕ Не оставляйте машину в помещениях с высокой влажностью около батарей отопления и под воздействием прямых солнечных лучей Чистите внешние части машины мягкой тканью и нейтральным мылом Перед чисткой установите иглу в крайнее верхнее положение переведите выключатель в положение OFF и отключите машину от сети 1 Откройте крышку челночного устройства 2 Выньте шпульный колпачок 1 из челночного устройства 3 Откройте держатели 2 кольца 3 челночного устройства 4 Снимите кольцо 3 и челнок 4 С помощью кисточки и сухой мягкой ткани очистите все детали 5 Возьмите масленку и капните на челночное устройство 5 1 2 капельки масла высокой очистки 6 Соберите челночное устройство возьмите челнок 4 за штифт и аккуратно установите его обратно в челночное устройство 5 Установите кольцо 3 челнока так чтобы штифт кольца 6 встал в прорезь 7 внизу устройства 7 Закройте кольцо держателями 2 защелкнув их обратно Покрутите маховое колесо машины в направлении на себя чтобы масло распределилось в челноке 8 Установите шпульный колпачок со шпулькой в челночное устройство 27
