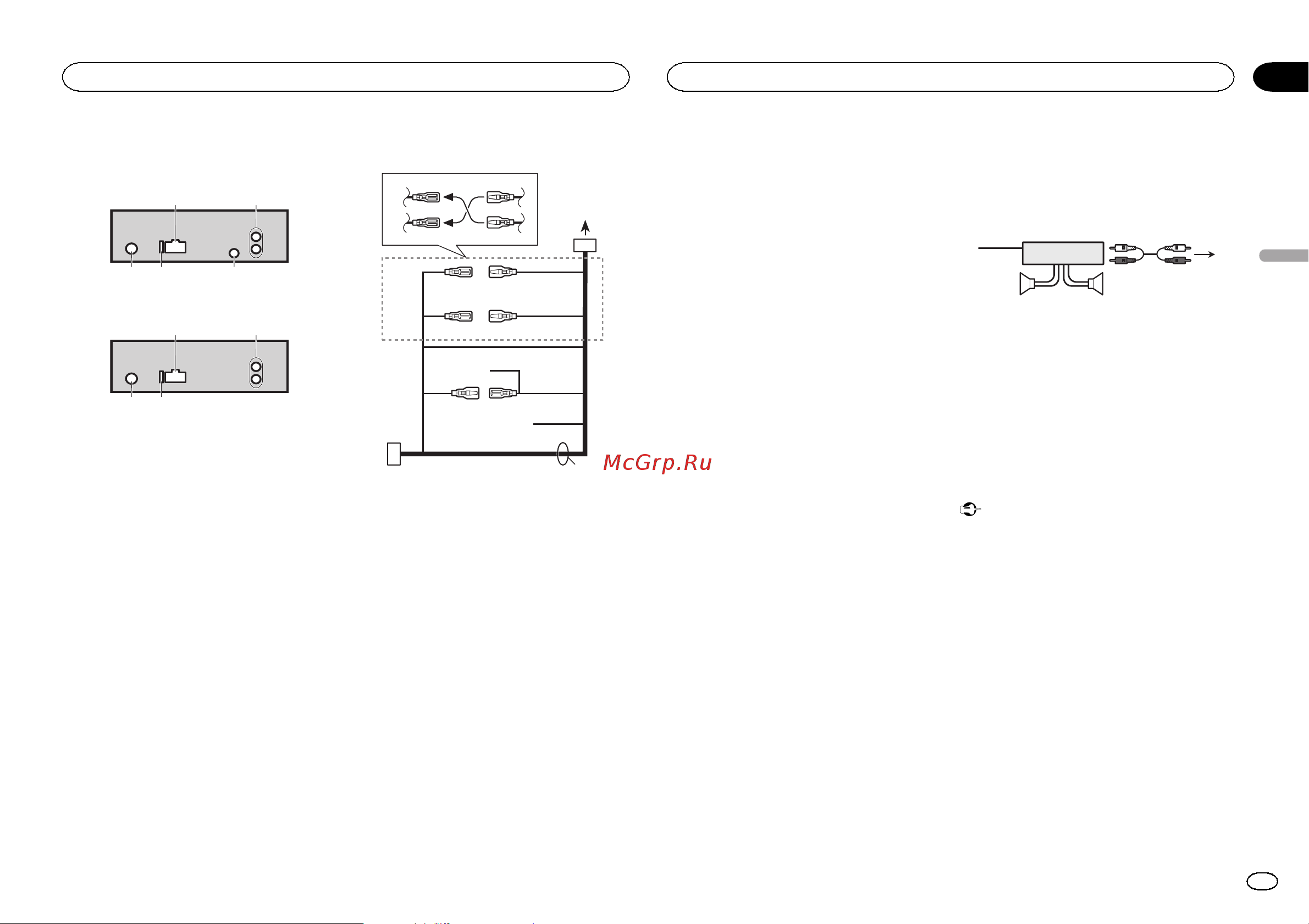

Cet appareil
DEH-142UB, DEH-140UB et DEH-140UBB
1
3 45
2
DEH-141UB
1
3 4
2
1 Entrée cordon dalimentation
2 Sortie arrière
3 Entrée antenne
4 Fusible (10 A)
5 Entrée télécommande câblée
Un adaptateur de télécommande câblée
(vendu séparément) peut être connecté.
Cordon dalimentation
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
e
d
c
1 Vers lentrée cordon dalimentation
2 Selon le type de véhicule, 3 et 5 peuvent
avoir une fonction différente. Dans ce cas,
assurez-vous de connecter 4 à 5 et 6 à 3.
3 Jaune
Alimentation de secours (ou accessoire)
4 Jaune
Connectez à la borne dalimentation 12 V per-
manente.
5 Rouge
Accessoire (ou alimentation de secours)
6 Rouge
Connectez à la borne contrôlée par le
contact dallumage (12 V CC).
7 Connectez les fils de même couleur en-
semble.
8 Noir (masse du châssis)
9 Bleu/blanc
La position des broches du connecteur ISO
est différente selon le type de véhicule.
Connectez 9 et b lorsque la broche 5 est de
type commande de lantenne. Dans un type
différent de véhicule, ne connectez jamais 9
et b.
a Bleu/blanc
Connectez à la prise de commande du sys-
tème de lamplificateur de puissance (max.
300 mA 12 V CC).
b Bleu/blanc
Connectez à la borne de commande du relais
de lantenne motorisée (max. 300 mA 12V
CC).
c Jaune/noir
Seulement pour DEH-142UB, DEH-140UB et
DEH-140UBB.
Si vous utilisez un équipement avec la fonc-
tion Coupure du son, câblez ce fil au fil Cou-
pure Audio de cet équipement. Sinon, ne
connectez rien au fil Coupure Audio.
d Fils du haut-parleur
Blanc : Avant gauche +
Blanc/noir : Avant gauche *
Gris : Avant droite +
Gris/noir : Avant droite *
Vert: Arrière gauche +
Vert/noir: Arrière gauche *
Violet : Arrière droite +
Violet/noir: Arrière droite *
e Connecteur ISO
Dans certains véhicules, il est possible que
le connecteur ISO soit divisé en deux. Dans
ce cas, assurez-vous de connecter les deux
connecteurs.
Amplificateur de puissance
(vendu séparément)
Réalisez ces connexions lors de lutilisation dun
amplificateur optionnel.
1
3
2
4
55
1 Télécommande du système
Connectez au câble bleu/blanc.
2 Amplificateur de puissance (vendu séparé-
ment)
3 Connectez avec des câbles RCA (vendus sé-
parément)
4 Vers la sortie arrière
5 Haut-parleur arrière
Installation
Important
! Vérifiez toutes les connexions et tous les sys-
tèmes avant linstallation finale.
! Nutilisez pas de pièces non autorisées car il
peut en résulter des dysfonctionnements.
! Consultez votre revendeur si linstallation né-
cessite le perçage de trous ou dautres modi-
fications du véhicule.
! Ninstallez pas cet appareil :
il peut interférer avec lutilisation du véhicule.
il peut blesser un passager en cas darrêt
soudain du véhicule.
! Le laser à semi-conducteur sera endommagé
sil devient trop chaud. Installez cet appareil
àlécart de tous les endroits chauds, par
exemple les sorties de chauffage.
Français
Installation
21
Section
Installation
Fr
03
