Pioneer DEH-2700R (RB) [3/18] Установка аппарата

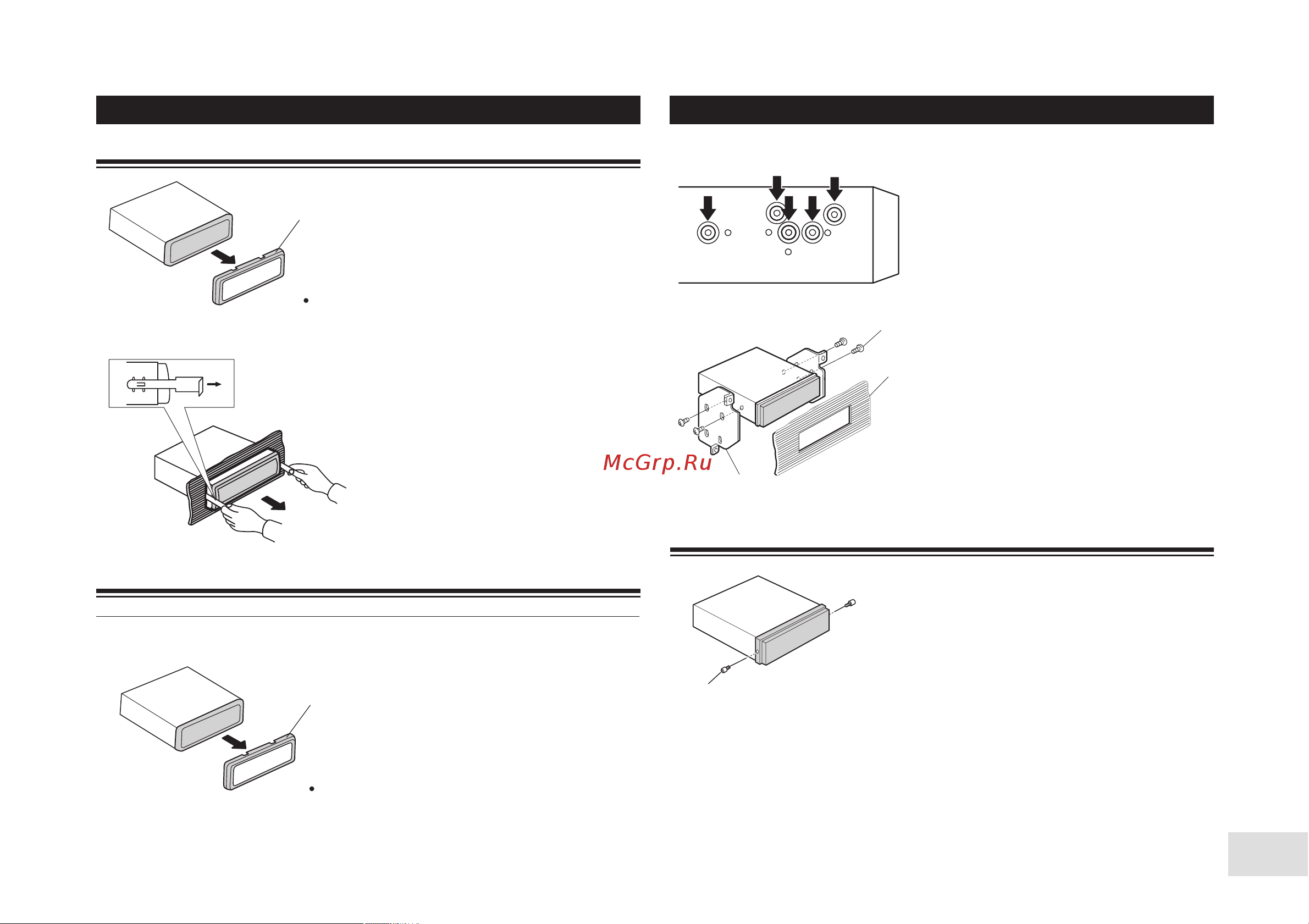

Установка аппарата

Снятие аппарата

2. Прикрепите аппарат к заводскому кронштейну для установки радиоприемника.

Крепежные винты для лицевой панели

Установите в аппарат прилагаемые ключи для извлечения, как пока-

зано на рисунке, до защелкивания их фиксаторов. Извлеките аппа-

рат, прижимая ключи к его боковым стенкам.

Рамка

Чтобы снять рамку, раздвиньте верхний и нижний ее

края, и она освободится от фиксаторов. (При обратной

установке рамки, поверните ее сторону с выемкой вниз.)

Перед тем как извлечь рамку уберите лицевую панель

Стандартное тыловое крепление

Установка с использованием резьбовых отверстий на боковых стенках устройства

1. Снимите рамку

Рамка

Чтобы снять рамку, раздвиньте верхний и нижний ее

края, и она освободится от фиксаторов. (При обратной

установке рамки, поверните ее сторону с выемкой вниз.)

Перед тем как извлечь рамку уберите лицевую панель

Выберите положение, в котором совпадут крепежные

отверстия на кронштейне и устройстве, и закрутите

по 2 винта с каждой стороны. В зависимости от фор-

мы крепежных отверстий на кронштейне, используй-

те винты со скошенными головками (5 х 8 мм) или с

потайными головками (5 х 9 мм).

Винт

Приборная панель или консоль

Заводской кронштейн для монтажа радиоприемника

Крепежные винты

Если Вам нет необходимости постоянно снимать и устанавливать

лицевую панель, используйте прилагаемые крепежные винты для

закрепления панели к аппарату.
