Instalacja
PL
Podłączanie anteny i magnetowidu
• Należy użyć dostarczonego przewodu zasilającego odbiornika (typu C-6 lub typu BF,
patrz strona 20).
• Do podłączenia anteny należy użyć dostarczonego kabla koncentrycznego.
Nie należy podłączać urządzenia do sieci zasilającej przed wykonaniem wszystkich połączeń.
• Więcej szczegółów na temat podłączania magnetowidu można znaleźć w rozdziale
„Podłączanie dodatkowego sprzętu” na stronie 64.
• Należy zwrócić uwagę, że niektóre kable Scart mogą nie pasować do złącza w telewizorze.
OUT IN
Magnetowidu
Podłącz dostarczony
kabel koncentryczny.
Podłącz dostarczony
przewód zasilający (typu C-6
lub typu BF, z uziemieniem).
Kabel SCART jest opcjonalny.

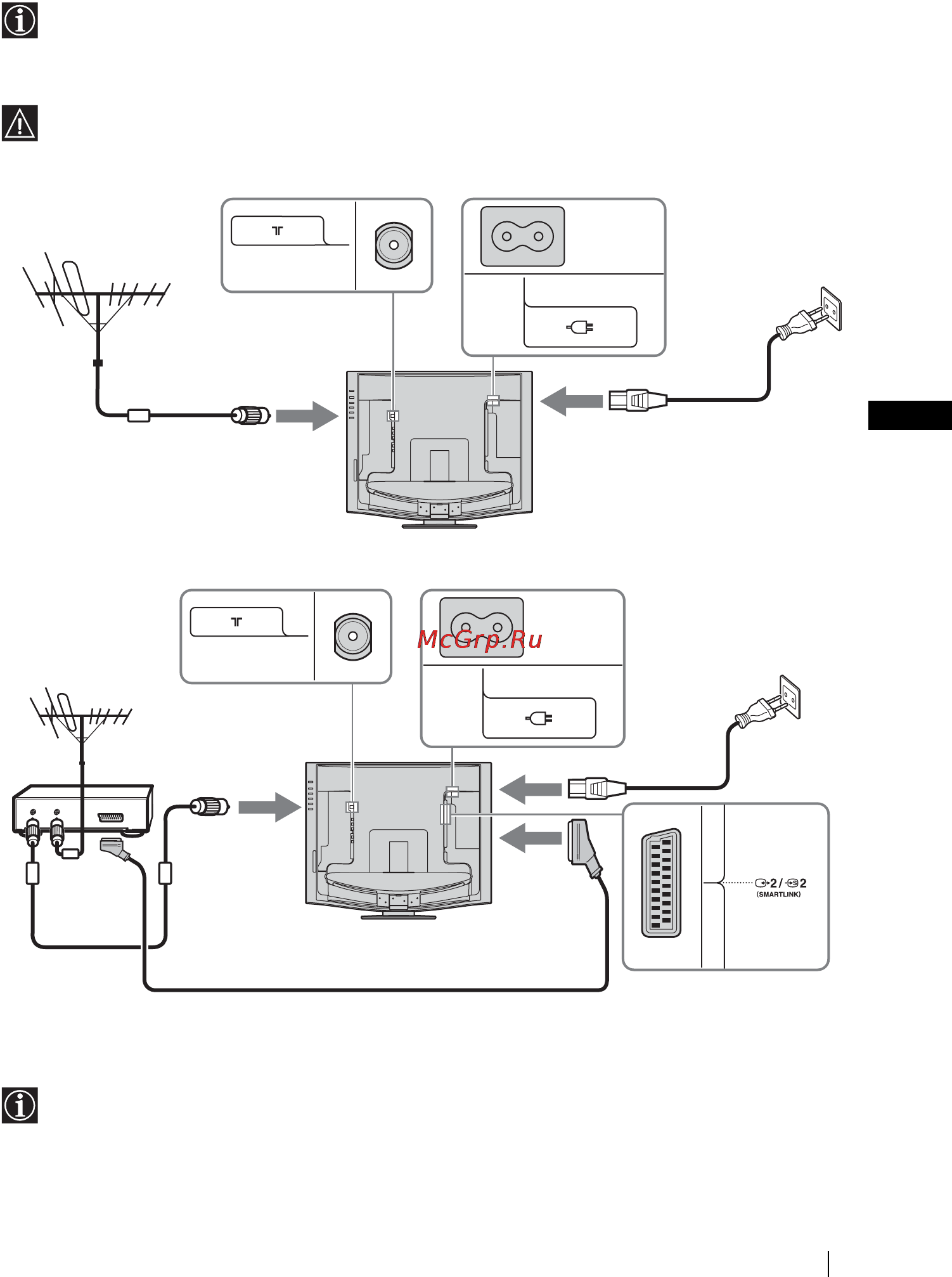

Podłączanie anteny
Podłącz dostarczony
przewód zasilający
(typu C-6 lub typu
BF, z uziemieniem).
Podłączanie magnetowidu z anteną
(ciąg dalszy)
