Установка
Подсоединение антенны и видеомагнитофона
• Используйте прилагаемый кабель питания (тип C-6 или тип BF, см. стр. 21).
• Для подсоединения антенны используйте прилагаемый коаксиальный кабель.
Не включайте штепсельную вилку в розетку, пока не будут выполнены все
соединения.
• Более подробные сведения о подсоединении видеомагнитофона см. в разделе
“Подключение дополнительного оборудования” на стр. 68.
• Обратите внимание на то, что некоторые кабели с разъемами Scart могут не
соответствовать разъему на телевизоре.
OUT IN
Видеомаг-
нитофон
Подсоедините
прилагаемый
коаксиальный кабель.
Подсоедините
прилагаемый кабель
питания (тип C-6 или тип
BF, с заземлением).
Кабель с разъемами Scart приобретается отдельно.

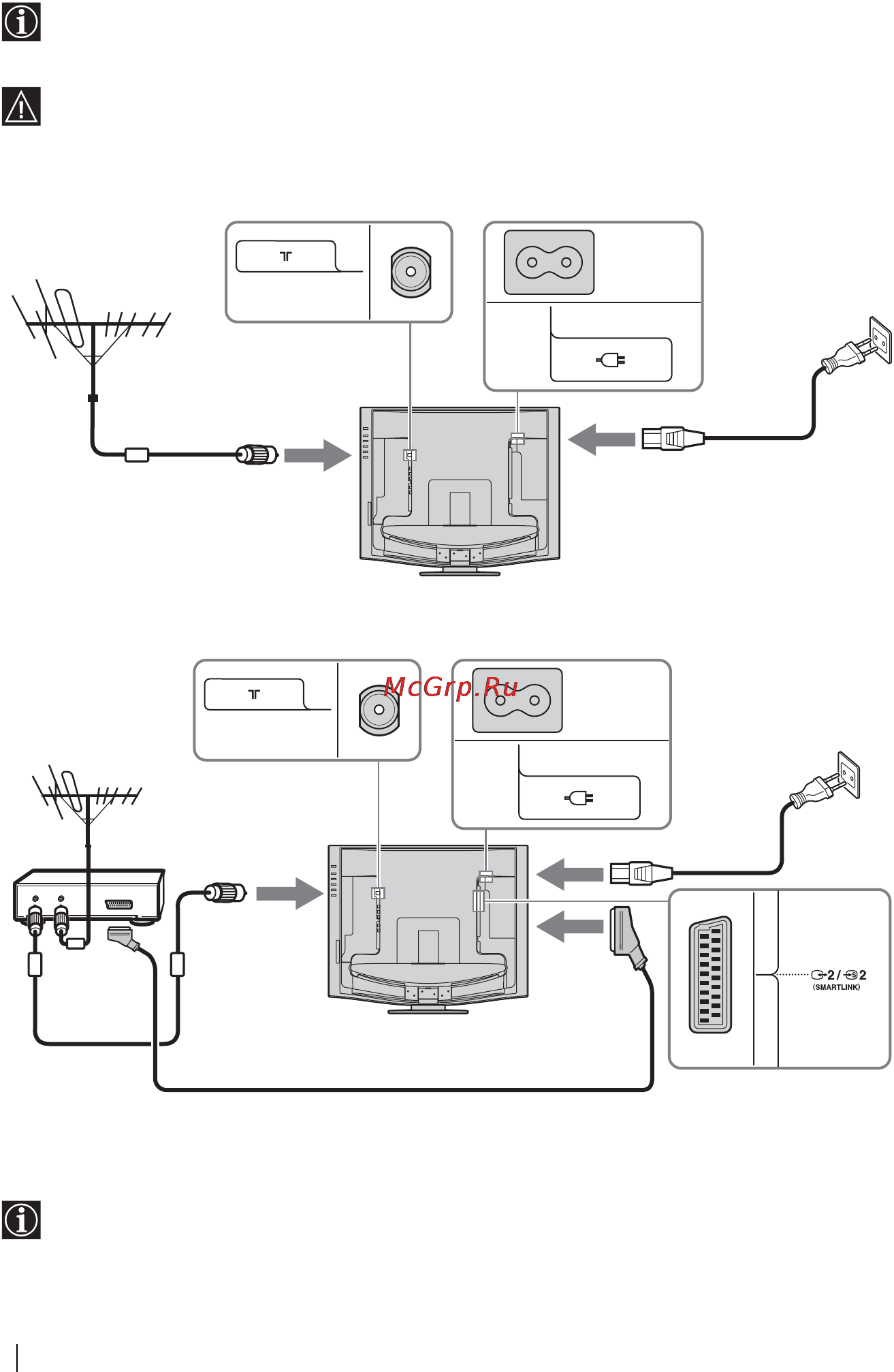

Подсоединение антенны
Подсоедините
прилагаемый
кабель питания
(тип C-6 или тип
BF, с заземлением).
Подключение видеомагнитофона с антенным входом
