4
Меры предосторожности:
• Не прокладывайте соединительные провода
вблизи деталей автомобиля, которые
нагреваются во время его движения.
• Надежно закрепляйте разъемы, чтобы они
были зафиксированы надлежащим образом.
Ненадежное соединение может вызвать шум
или помехи в работе магнитолы.
Эта автомагнитола не предназначена для
использования шасси автомобиля в качестве
электрической возвратной цепи от акустической
системы к магнитоле. Для соединения между
собой каждой из акустических систем и магнитолы
всегда необходимо использовать два
соединительных провода.

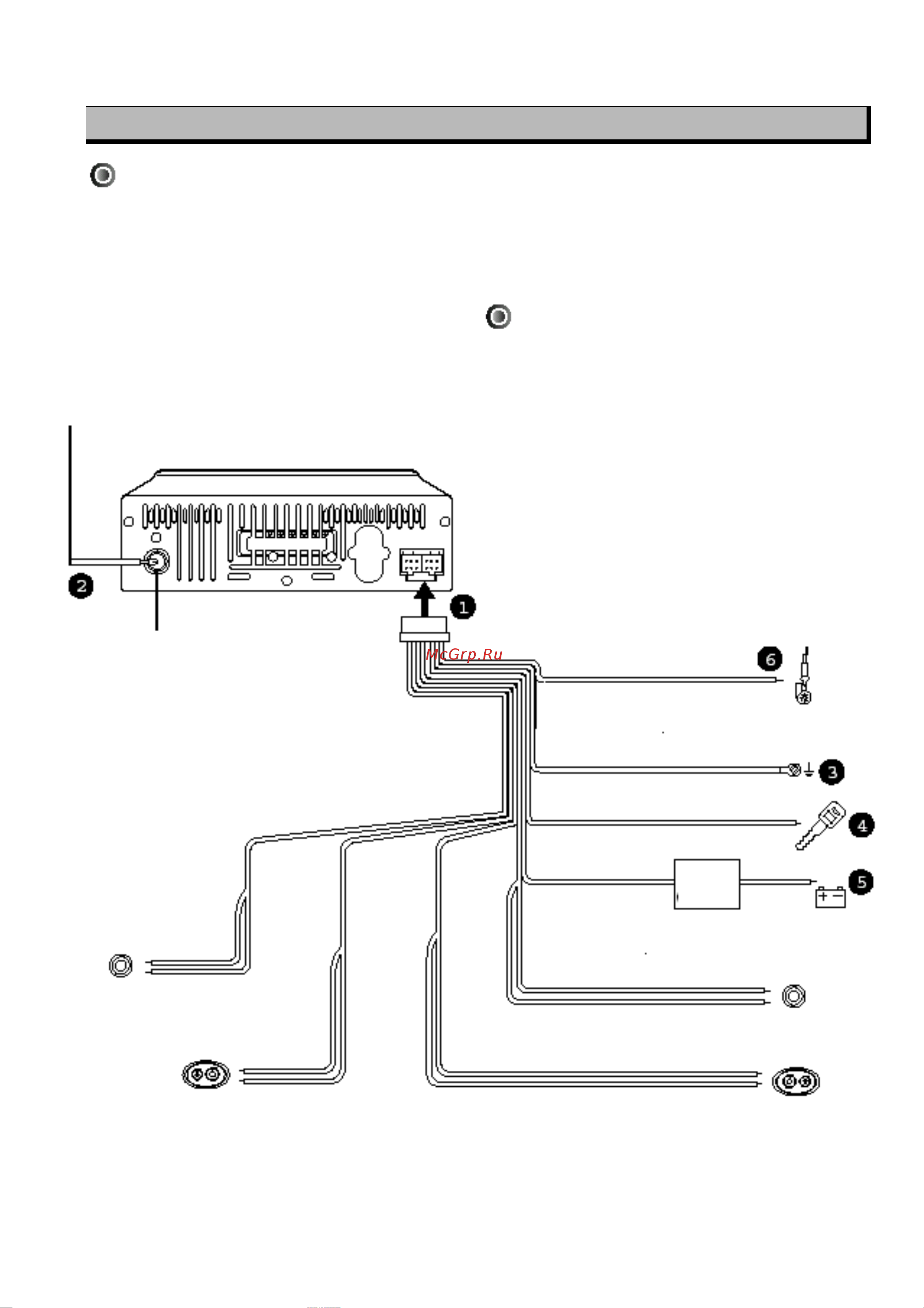

Подключение 4 акустических
систем
Используйте акустические системы с
сопротивлением 4-8 Ом. См. приведенную ниже
схему соединений.
Примечание:
Не меняйте полярность соединителей акустических
систем.
Сигнальный провод антенны
Разъем антенны
К антенне с электроприводом
ЖЕЛТЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
ОРАНЖЕВЫЙ
ЛЕВЫЙ
ФРОНТАЛЬНЫЙ
Коробка
фильтра
Предохранитель
в цепи (10 А)
ЛФ "+"
ЗЕЛЕНЫЙ
ЛФ "–"
ЗЕЛЕНЫЙ / ЧЕРНЫЙ
ПРАВЫЙ
ФРОНТАЛЬНЫЙ
ПФ "+"
СИНИЙ
ПФ "–"
СИНИЙ/ЧЕРНЫЙ
ЛЕВЫЙ
ТЫЛОВОЙ
ЛТ "+"
БЕЛЫЙ
ЛТ "–"
БЕЛЫЙ/ЧЕРНЫЙ
ПРАВЫЙ
ТЫЛОВОЙ
ПТ "+"
СЕРЫЙ
ПТ "-"
СЕРЫЙ/ЧЕРНЫЙ
