Samsung SC-7400 [6/13] Подключение 4 акустических систем

Меры предосторожности

•

Не прокладывайте соединительные провода

вблизи деталей автомобиля, которые

нагреваются во время его движения.

•

Надежно закрепляйте разъемы, чтобы они

были зафиксированы надлежащим образом.

Ненадежное соединение может вызвать шум

или помехи в работе магнитолы.

Эта автомагнитола не предназначена для

использования шасси автомобиля в качестве

электрической возвратной цепи от акустической

системы к магнитоле. Для соединения между

собой каждой из акустических систем и

магнитолы всегда необходимо использовать два

соединительных провода.

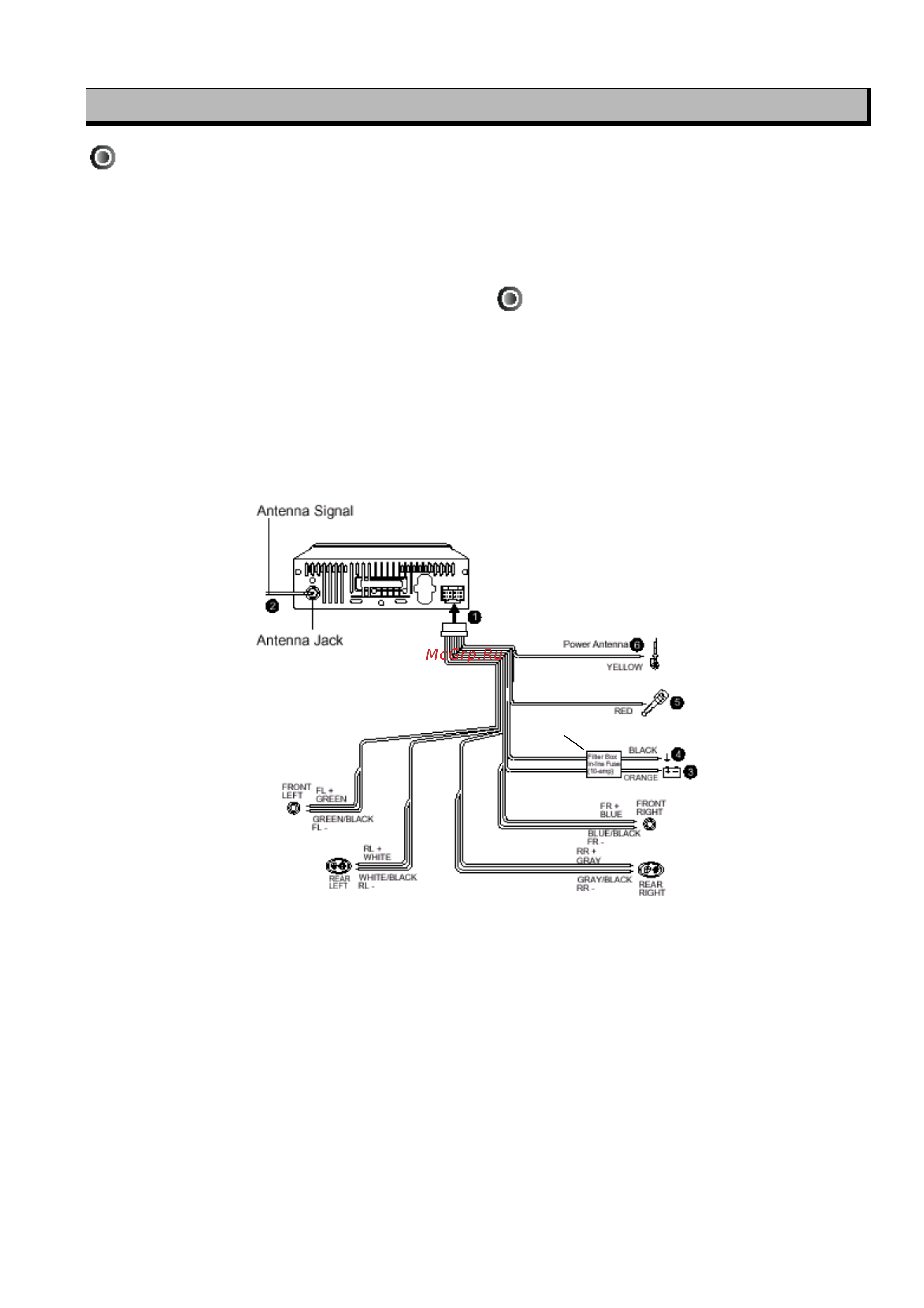

Подключение 4 акустических

систем

Используйте акустические системы с

сопротивлением 4-8 Ом. См. приведенную ниже

схему соединений.

Примечание:

Не меняйте полярность соединителей

акустических систем.

1-Сигнальный провод антенны; 2-Разъем антенны; 3-К антенне с электроприводом; 4-ЖЕЛТЫЙ; 5-КРАСНЫЙ; 6-ЧЕРНЫЙ; 7-

Коробка фильтра Предохранитель в цепи (10 А); 8-ОРАНЖЕВЫЙ; 9-ЛЕВЫЙ ФРОНТАЛЬНЫЙ; 10-ЛФ "+" ЗЕЛЕНЫЙ; 11-ЛФ "–"

ЗЕЛЕНЫЙ / ЧЕРНЫЙ; 12-ПРАВЫЙ ФРОНТАЛЬНЫЙ; 13-ПФ "+" СИНИЙ; 14-ПФ "–" СИНИЙ/ЧЕРНЫЙ; 15-ЛЕВЫЙ ТЫЛОВОЙ; 16-ЛТ

"+" БЕЛЫЙ; 17-ЛТ "–" БЕЛЫЙ/ЧЕРНЫЙ; 18-ПРАВЫЙ ТЫЛОВОЙ; 19-ПТ "+" СЕРЫЙ; 20-ПТ "-" СЕРЫЙ/ЧЕРНЫЙ
