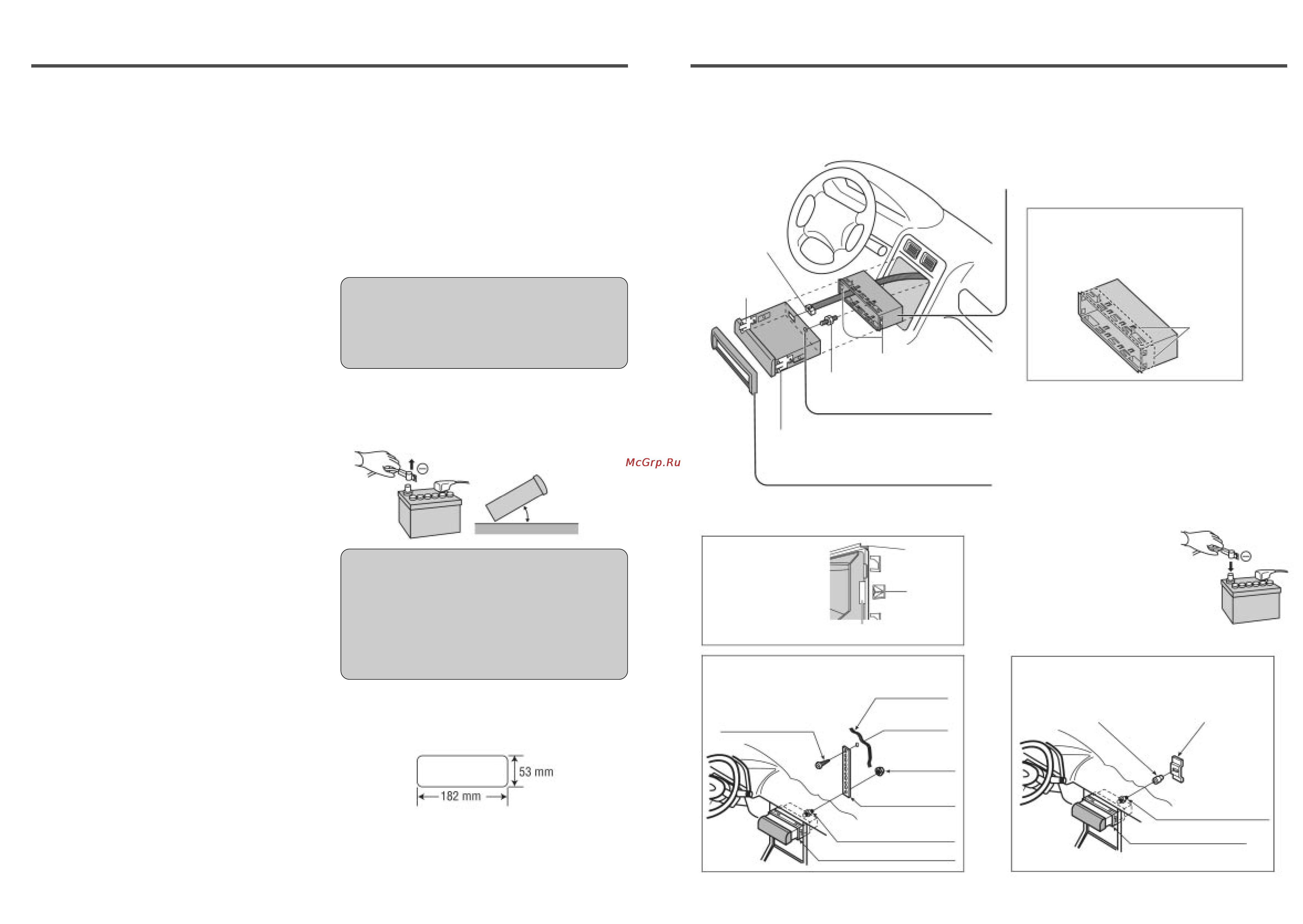

Руководство по инсталляции продолжение Акустические системы Подключите акустические провода Правильное подклю чение смотрите на схеме стр 32 Внимательно следуйте этой схеме чтобы избежать поломок акустических систем и головного устройства Используемые акустические системы должны быть рассчи таны на мощность звука более 50 Вт При использовании дополнительного усилителя мощности акустические систе мы должны быть рассчитаны на максимальную выходную мощность усилителя Акустические системы с низким входным номиналом могут быть повреждены Импеданс акустических систем должен быть в диапазоне 4 8 Ом что обычно помечается на большинстве акустических сис тем Более низкий или высокий импеданс будет влиять на выходной сигнал и может привести к повреждению как акустических систем так и головного устройства Окончательные проверки Процедура инсталляции 1 Убедитесь что все провода правильно подсоединены и заизолированы 2 Убедитесь что стереоустройство надежно закреплено в монтажном кожухе 3 Включите зажигание для проверки правильности работы устройства Сначала завершите подсоединение проводов а затем проверьте его правильность стр 32 Монтажные лепестки которые надо ото гнуть различаются в зависимости от мар ки автомобиля Чтобы надежно устано вить устройство полностью загните все лепестки так чтобы не было дребезжа Подготовка Мы настоятельно рекомендуем вам пользоваться перчатками при установке устройства чтобы случайно не пораниться Отгибая монтажные лепестки кожуха при помощи отвертки будьте осторожны чтобы не поранить руки и пальцы Подсоедините провод автомобильной моторизованной ан тенны к темно синему проводу управления реле моторизо ванной антенны Не перепутайте антенный провод темно синий с прово дом усилителя мощности синий с белой полосой Подсоедините желтый аккумуляторный провод к соответ ствующему выводу радио или к порту предохранителя ак кумулятора в блоке предохранителей Вставьте монтажный кожух Ф в приборную панель и с помощью отвертки отогните монтажные лепестки Если вы встретились с трудностями проконсультируйтесь у авторизованного профессионального инсталлятора Моторизованная антенна Аккумулятор Входящий в комплект монтажный кожух Ф предназна чен исключительно для данного устройства Не поль зуйтесь им для установки других моделей Отсоедините кабель от отрицательной клеммы аккумулятора см предупреждение ниже Устройство должно быть установлено в горизонтальном положении передняя панель может быть наклонена под удобным углом но не более чем на 30 Антенна Закрепите заднюю панель устройства После фиксации крепежного болта и разъема питания прикрепите заднюю часть устройства к корпусу автомобиля одним из способов а или 6 описанных ниже Подсоедините антенну вставив разъем антенного провода в антенный вход Вставьте декоративную окантовку Оборудование Подключите дополнительное оборудование такое как усилитель в соответствии с его инструкцией по эксплуата ции Оставьте расстояние около 30 см между акустически ми проводами усилителем и антенной удлинительным ан тенным кабелем Изучите инструкции по эксплуатации и инсталляции оборудования которое вы хотите подклю чить к данному устройству Предупреждение Не отключайте клеммы аккумуляторной батареи авто мобиля оснащенного маршрутным или навигационным компьютером так как это приведет к исчезновению всех установок сохраненных пользователем в памяти компьютера Вместо этого следует предпринять до полнительные меры безопасности для предотвраще ния коротких замыканий в процессе установки устрой ства Питание Красный провод питания подключите к соответствующему выводу радио или к соответствующему порту предохрани теля в блоке предохранителей Если стереоустройство работает правильно со всеми эти ми подключениями отсоедините провода и выполните окончательную инсталляцию После установки устройства вновь подсоедините кабель к отрицательной О клемме аккумулятора Убедитесь что фикси рующие зажимы Ф утоплены заподлицо в монтажных отверстиях кожуха Ф Монтажное отверстие б С помощью резиновой накладки не входит в комплект а Установка с использованием задней опорной планки Перегородка между салоном и моторным отсеком Установка в приборной панели ф Самонарезающий винт Резиновая накладка приобретается отдельно 3 мм 0 Ниша для установки Окончательная инсталляция 53 тт Подсоединение проводов Подсоедините провода проверяя чтобы каждое соедине ние было заизолировано и надежно Свейте все провисаю щие провода в жгут и закрепите их изоляционной лентой так чтобы они не могли выпасть в дальнейшем Теперь вставьте стереоустройство в монтажный кожух Поздравляем После выполнения некоторых окончатель ных проверок вы сможете наслаждаться звучанием вашей новой автомобильной стереосистемы Шестигранная гайка Задняя опорная планка Устройство может быть установлено в любой приборной панели имеющей нишу соответствующую указанным выше размерам Приборная панель должна быть толщиной 4 75 5 56 мм что необходимо для надежного крепления аппарата 28 Крепежный болт Монтажный кожух 29 Задняя крепежная скоба имеется в автомобиле
