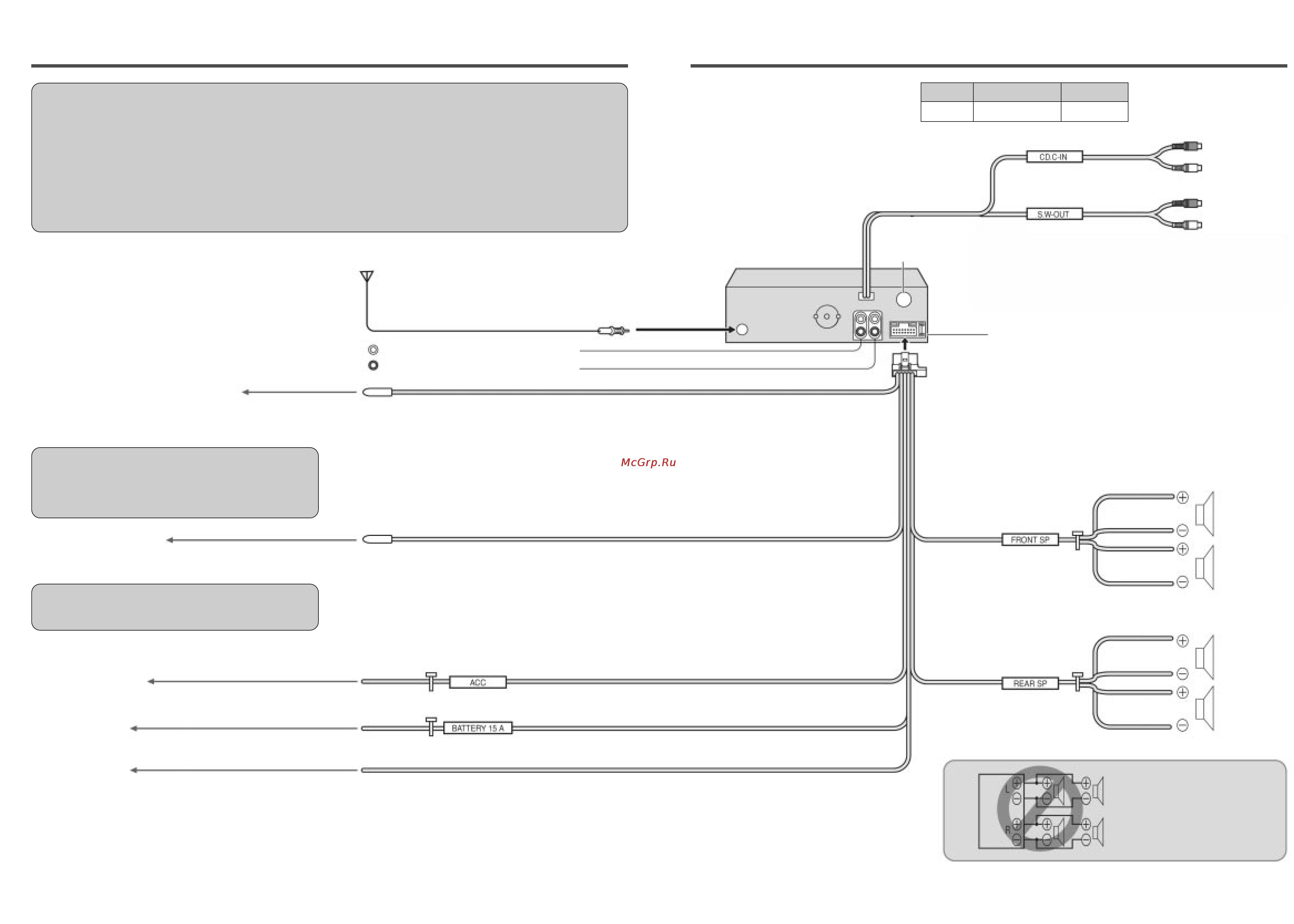

Подключение электрических проводов Предупреждения Данное устройство предназначено для установки в автомобиле имеющем 12 В источник постоянного тока с заземлением отрицательного полюса Во избежание повреждения устройства при выполнении соединений строго следуйте схеме приведенной ниже Перед подключением зачистите концы проводов сняв примерно 5 мм изоляционного слоя Не подключайте разъем питания до завершения всех необходимых соединений Во избежание короткого замыкания на шасси автомобиля надежно заизолируйте все оголенные части проводов Свейте все кабели в жгут и не допускайте соприкосновения разъемов кабелей с металлическими деталями автомобиля Помните что если ваш автомобиль оснащен маршрутным или навигационным компьютером то отключение клеммы аккумуляторной батареи может привести к исчезновению всех установок сохраненных в памяти компьютера Аксессуары применяемые для подключения Элемент Количество Разъем питания 1 Номер Провод для подключения к П красный Л белый Красный Монофонический Белый Соединитель для управления CD чейнджером Схема подключения проводов Антенна Предохранитель тип миниатюрный автоматический 15 А Если предохранитель на задней панели часто перегорает возможно что то неисправно в устройстве или в подключении проводов Обратитесь за помощью в ближайший авторизованный сервисный центр Panasonic Л белый Выход предусилителя тыловой канал П красный О Выход предусилителя фронтальный канал Провод управления питанием внешнего усилителя макс 500 мА Этот провод предназначен для подключения к усилителю мощности Синий с белой полосой Примечание Этот провод используется для управления питанием когда подключен внешний усилитель мощности Источник питания усилителя мощности активизируется при включении питания головного устройства Разъем питания белый Провод фронтальных акустических систем белый с черной полосой Г РЯОШ Провод управления антенной 4 к моторизованной антенне макс 500 мА Этот провод не предназначен для использования с антенной имеющей переключатель привода Синий серый Левый К фронтальной акустической системе Правый г Примечание Электроприводная антенна выдвигается автоматически при выборе режима радио в диапазонах АМ БМ серый с черной полосой зеленый Провод тыловых акустических систем провод питания мчи ч К источнику питания АСС 12 В постоянного тока f ARSP ц i 1 Красный Аккумуляторный провод К автомобильному аккумулятору непрерывная подача 12 В постоянного тока фиолетовый Черный 32 Левый К тыловой акустической системе Правый фиолетовый с черной полосой Желтый Провод заземления Подсоединяется к зачищенному металлическому участку шасси автомобиля зеленый с черной полосой Внимание Не подключайте к одному комплекту акустических проводов более одной АС 33
