F0N0801m
рис. 5
F0N0114m
рис. 6
Запрос на получение дополнительных пультов
дистанционного управления
Система может узнавать до 8 пультов дистанционного
управления. В случае необходимости в получении нового
пульта обратитесь на станцию техобслуживания Fiat, взяв
с собой кодовую карту (CODE card), личный документ и
документы, подтверждающие собственность на
автомобиль.
Для некоторых моделей автомобилей предусмотрен
ключ с двухкнопочным пультом дистанционного

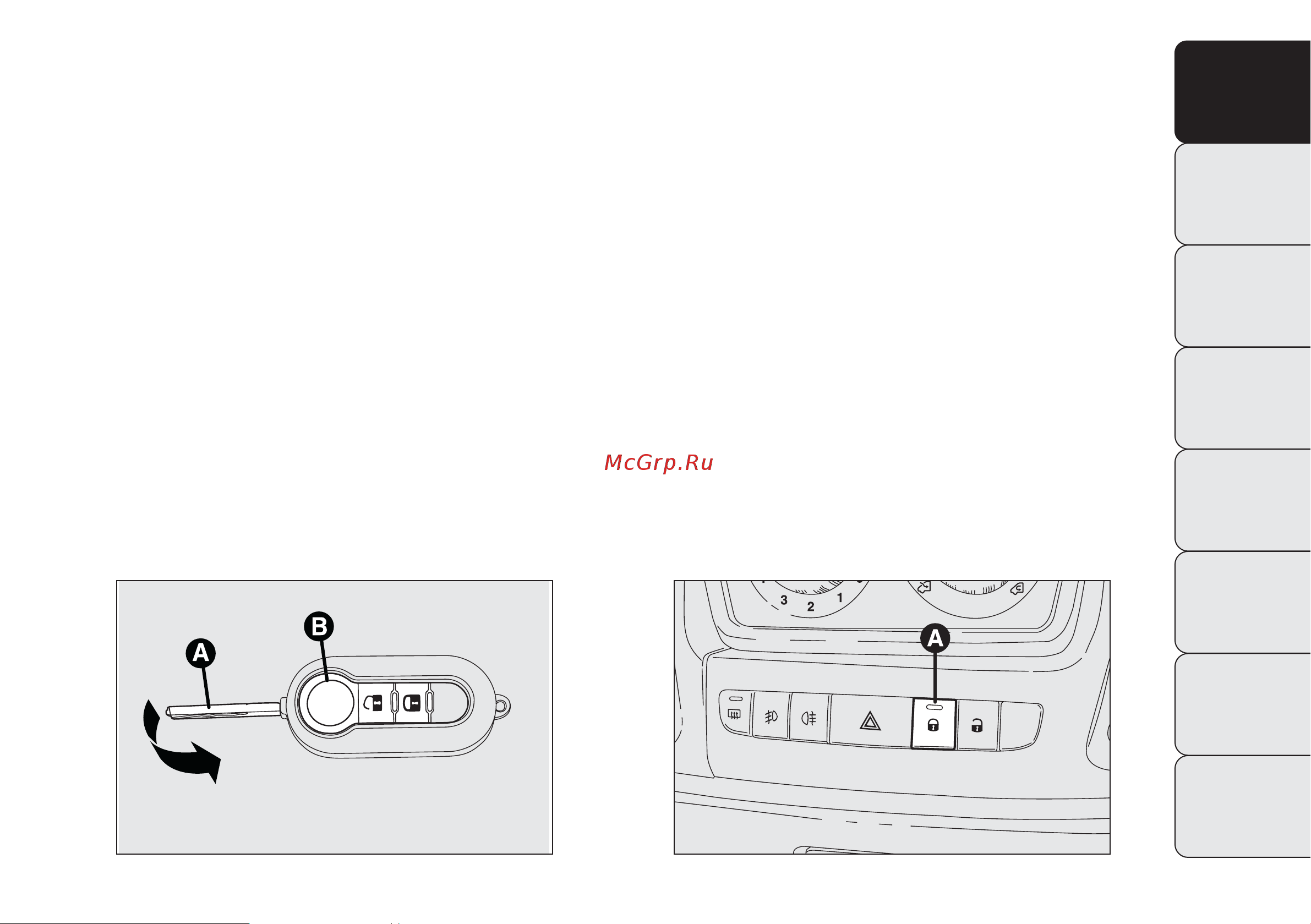

управления Á и Ë – рис. 5.
Кнопка Á включает блокировку всех дверей.
Кнопка Ë включает разблокировку всех дверей.
Сигнализация индикаторов на приборной панели
В момент блокировки дверей индикатор A – рис. 6
загорается примерно на 3 секунды, после чего он
начинает мигать (функция арретира).
Если при блокировке дверей одна или несколько дверей
правильно не закрылись, индикатор быстро мигает
вместе с указателями поворота.
