F0N0802m
рис. 7
F0N0337m
рис. 8

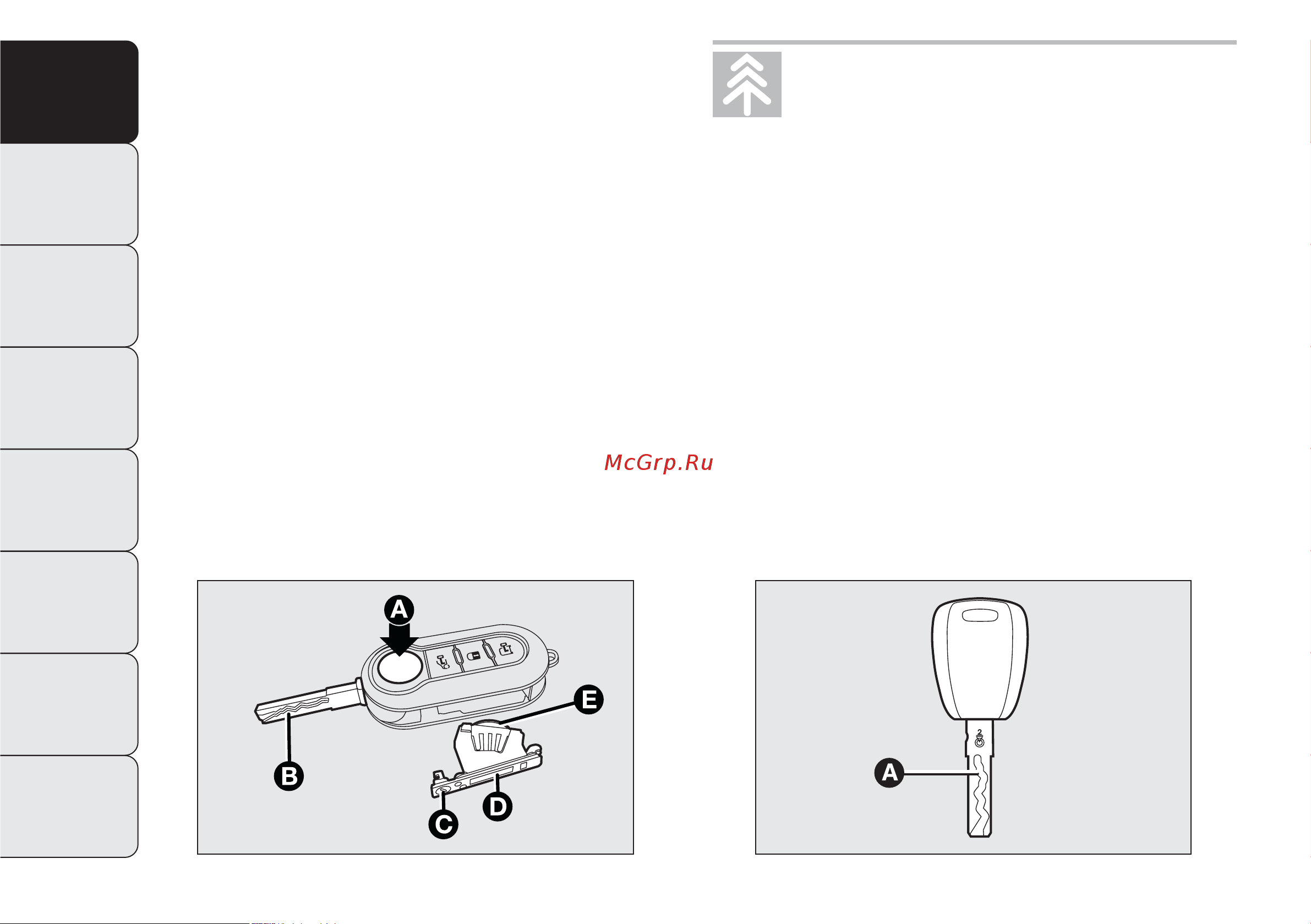

МЕХАНИЧЕСКИЙ КЛЮЧ – рис. 8
Металлическая часть ключа A не регулируется.
Ключ приводит в действие:
❒
замок зажигания
❒
дверные замки
❒
открытие/закрытие крышки топливного бака.
Замена батарейки в ключе с пультом дистанционного
управления – рис. 7
Замена батарейки выполняется следующим образом:
❒
нажмите кнопку А и откройте металлический
бородок В;
❒
поверните винт C в положение с помощью тонкой
прямой отвертки;
❒
выньте батарейный отсек D и замените батарейку E,
соблюдая полярность установки;
❒
вставьте батарейный отсек D в ключ и зафиксируйте
его в положении установкой винта C на символ
Á
.
8
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Отработанные батарейки оказывают
вредное воздействие на окружающую
среду, поэтому их следует выбрасывать
в специальные емкости в соответствии
с предписаниями законодательной нормы; также
батарейки можно сдавать на станциях
техобслуживания Fiat, которые обеспечат их
уничтожение.
