F0N0800m
рис. 4
Чтобы вновь убрать его в пульт:
❒
держите нажатой кнопку B и поверните
металлический бородок A
❒
отпустите кнопку B и до конца поверните
металлический бородок A, пока не услышите щелчок
блокировки, подтверждающий правильное закрытие
ключа.

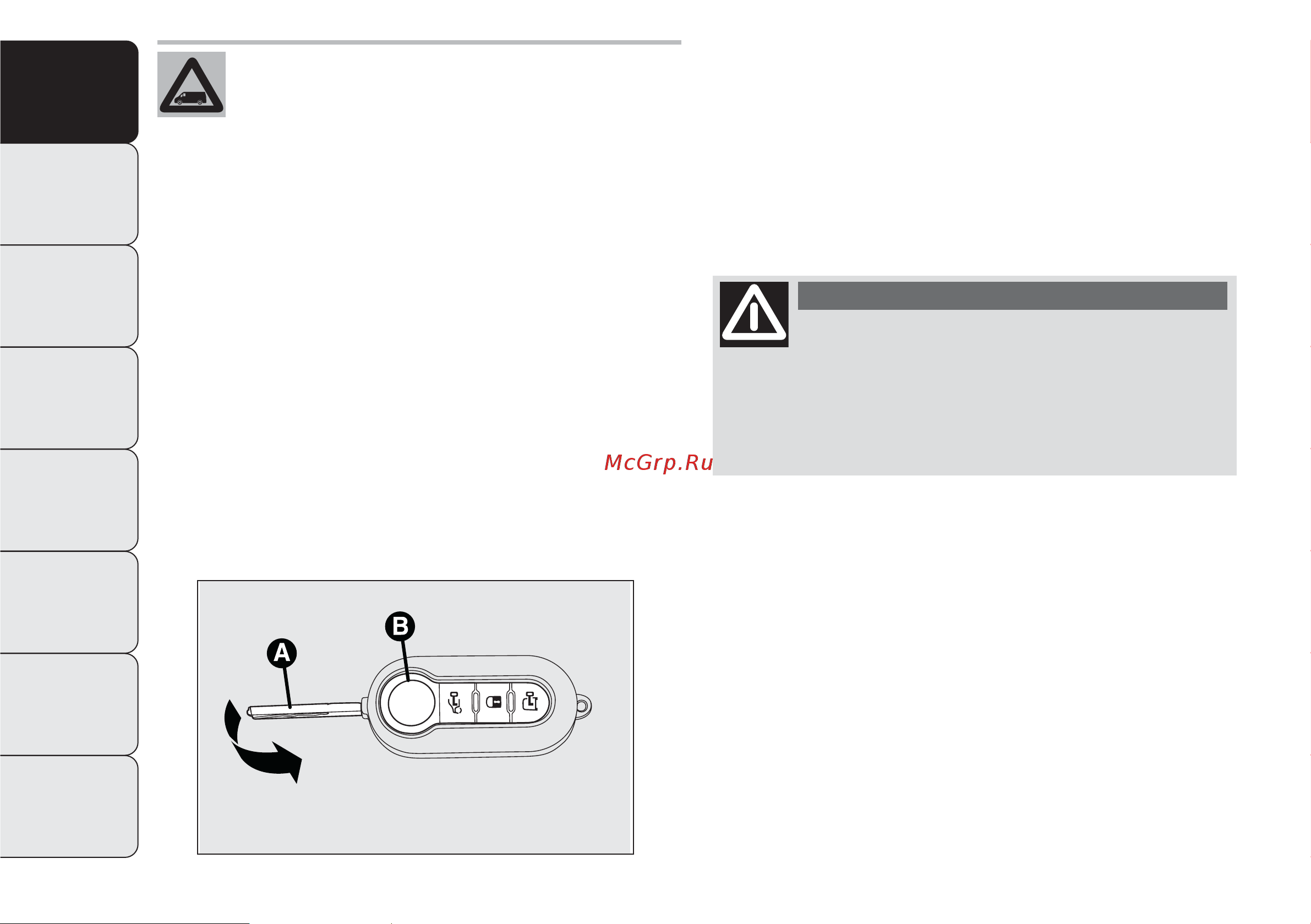

КЛЮЧ С ДИСТАНЦИОННЫМ ПУЛЬТОМ УПРАВЛЕНИЯ
рис. 4-5
Металлический бородок A убирается в ручку ключа и
приводит в действие:
❒
замок зажигания
❒
дверные замки
❒
открытие/закрытие крышки топливного бака
Чтобы извлечь металлический бородок из пульта,
нажмите кнопку B.
6
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
В случае смены владельца автомобиля
необходимо, чтобы новому владельцу
были переданы все ключи и кодовая карта
(CODE card).
Нажимайте кнопку B, держа ключ на
расстоянии от тела, особенно от глаз и
легко портящихся предметов (например,
одежда). Не оставляйте ключ без присмотра,
чтобы кто-нибудь и, особенно дети, не могли
взять его в руки и неосторожно нажать на
кнопку.
ВНИМАНИЕ
Для некоторых моделей автомобиля предусмотрен ключ
с трехкнопочным пультом дистанционного управления
– рис. 4.
Кнопка
Q включает разблокировку передних дверей.
Кнопка Á включает полную блокировку дверей.
Кнопка P включает разблокировку дверей грузового
отсека.
Во время разблокировки дверей на определенное время
загорается освещение внутренних потолочных
светильников.
