![Sony BRAVIA KDL-46Z4500 [116/195] Schemat tabela rozmieszczenia śrub i haków](/img/pdf.png)
Sony BRAVIA KDL-46Z4500 [116/195] Schemat tabela rozmieszczenia śrub i haków
![Sony BRAVIA KDL-46Z4500 [116/195] Schemat tabela rozmieszczenia śrub i haków](/views2/1092521/page116/bg74.png)
58
PL
Jednostka: mm
Wartości w powyższej tabeli mogą się nieco różnić, zależnie od sposobu instalacji.
Ściana, na której telewizor będzie zainstalowany powinna wytrzymać obciążenie co najmniej cztery
razy większe niż wynosi ciężar telewizora. Ciężar telewizora podany jest w rozdziale „Dane
techniczne” (strona 59).
* Pozycja „a, c” haków nie może być używana dla modeli w tabeli powyżej.
Tabela wymiarów instalacyjnych telewizora
Nazwa modelu
Wymiary monitora
Wymiar
środkowy
ekranu
Długość dla każdego kąta montażu
Kąt (0°) Kąt (20°)
AB C DEFGH
KDL-52Z4500 1 281 839 39 494 193 428 796 535
KDL-46Z4500 1 140 749 84 492 191 396 710 533
KDL-40Z4500 1 005 666 122 490 186 364 633 529

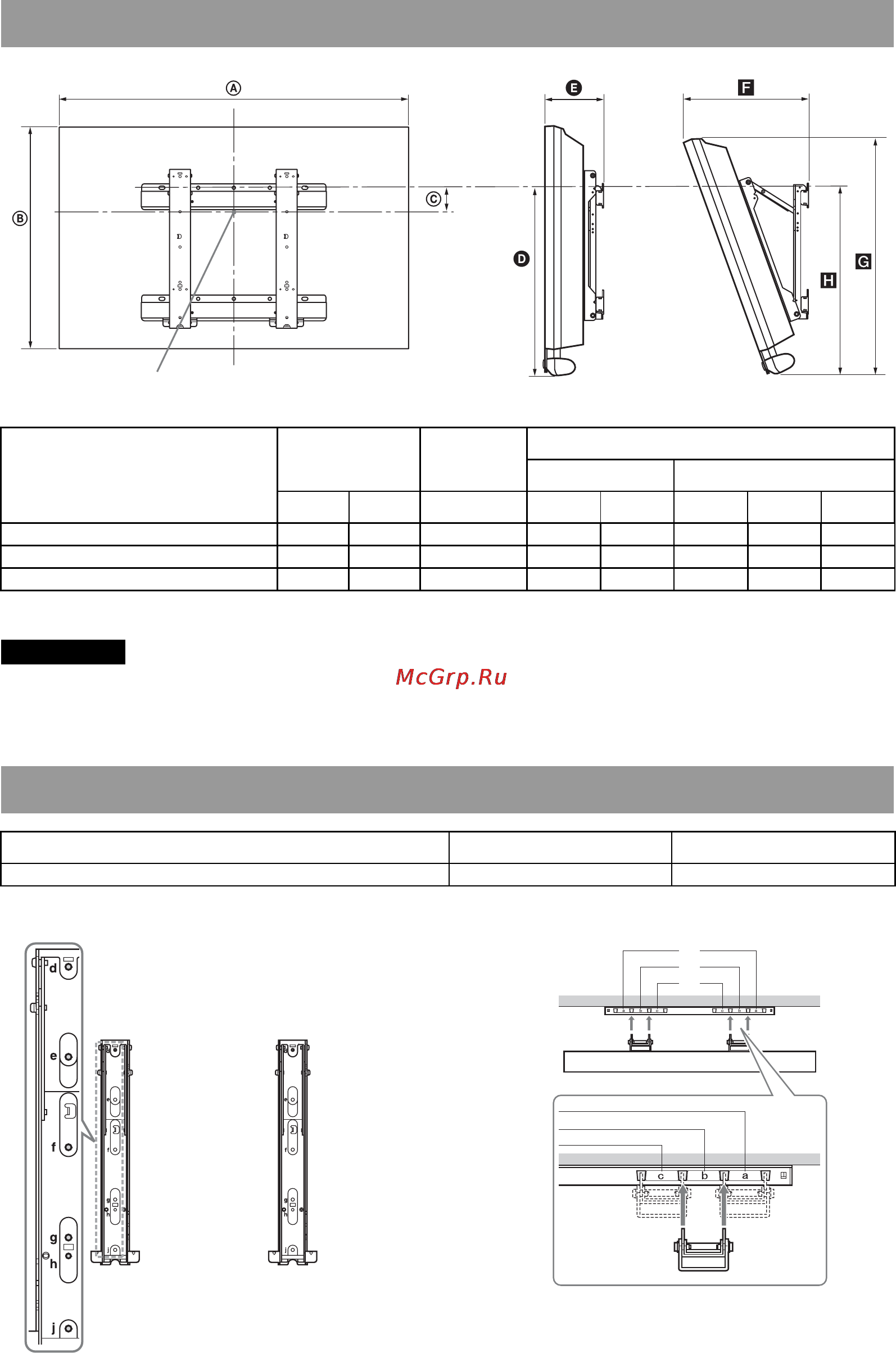

Schemat/tabela rozmieszczenia śrub i haków
Nazwa modelu Rozmieszczenie śrub Rozmieszczenie haków
KDL-52Z4500/KDL-46Z4500/KDL-40Z4500 d, g b
Centralny punkt ekranu
OSTRZEŻENIE
Rozmieszczenie śrub
b
a*
c*
Rozmieszczenie haków
