![Sony BRAVIA KDL-40Z5500 [20/104] Таблица установочных размеров телевизора](/views2/1075572/page20/bg14.png)
20
RU
Единица измерения: см
Установочные размеры могут отличаться в зависимости от типа установки телевизора.
Стена, к которой крепится телевизор, должна быть в состоянии выдержать вес, по крайней
мере, в четыре раза превышающий вес телевизора. О весе телевизора см. в разделе
“Технические характеристики” (стр. 22).

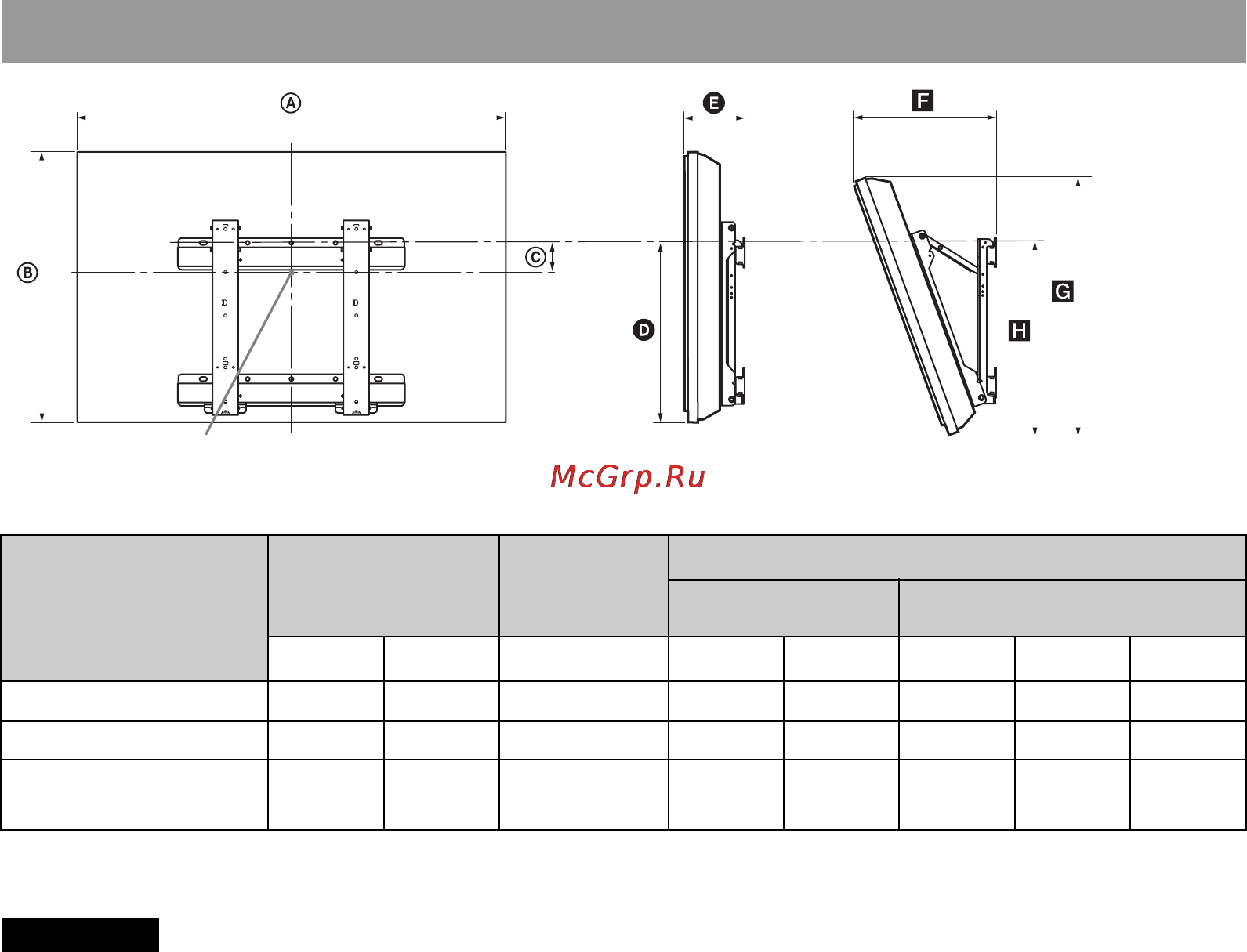

Таблица установочных размеров телевизора
Название модели
Размеры экрана
Расстояние
до центра
экрана
Размеры для различных углов установки
Угол (0) Угол (20)
AB C DEFGH
KDL-52Z5500
124,0 76,7 4,6 44,5 13,5 36,9 72,9 47,6
KDL-46Z5500
109,1 67,2 8,7 43,6 13,5 34,0 63,2 46,7
KDL-40Z5500/
40Z5710
95,8 59,6 12,6 43,6 13,5 31,4 56,1 46,7
Центральная точка экрана
ВНИМАНИЕ!
