![Ford Transit Connect 2005 [50/168] Осветительное оборудование](/img/pdf.png)
Ford Transit Connect 2005 [50/168] Осветительное оборудование
![Ford Transit Connect 2005 [50/168] Осветительное оборудование](/views2/1925263/page50/bg32.png)
При буксировке прицепа может потребоваться более высокое положение пучка
фар (положение "+ 1" регулятора).

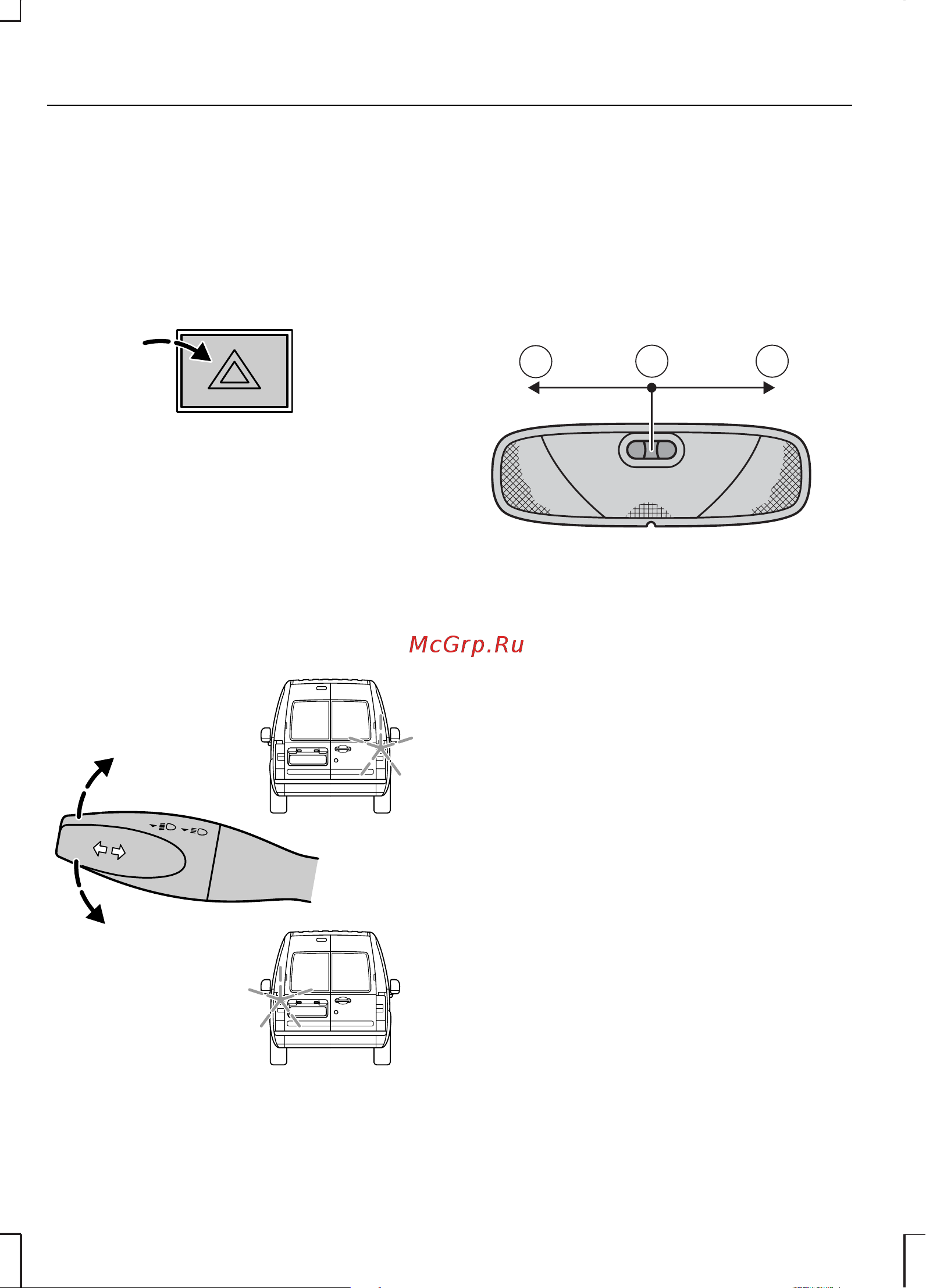

АВАРИЙНАЯ СВЕТОВАЯ
СИГНАЛИЗАЦИЯ
E74367
Для того чтобы включить или
выключить систему, нажмите кнопку
выключателя. Аварийная световая
сигнализация работает также при
выключенном зажигании.
УКАЗАТЕЛИ ПОВОРОТА
E74363
ПЛАФОНЫ ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
A
B C
E72170
Вентилятор выключенA
Действие от контактов дверейB
ВключеноC
При положении B переключателя, если
разблокируются замки дверей (только
при наличии "центрального замка") при
помощи ключа или пульта
дистанционного управления, а также
при открывании дверей, зажигаются
лампы плафона.
Для некоторых вариантов исполнения
автомобиля, если переключатель
находится в положении B, то плафоны
освещения салона останутся
включенными до тех пор, пока не будут
закрыты двери. Лампы погаснут как
только будет включено зажигание или
будут заперты двери.
48
Осветительное оборудование
