Тахометр
На автомобилях с дизельным
двигателем максимальное значение
шкалы тахометра равно 5000 оборотам
в минуту.
Указатель уровня топлива
Стрелка, изображенная рядом с
символом заправочной колонки,
показывает, на какой стороне
автомобиля расположена крышка
заливной горловины топливного бака.

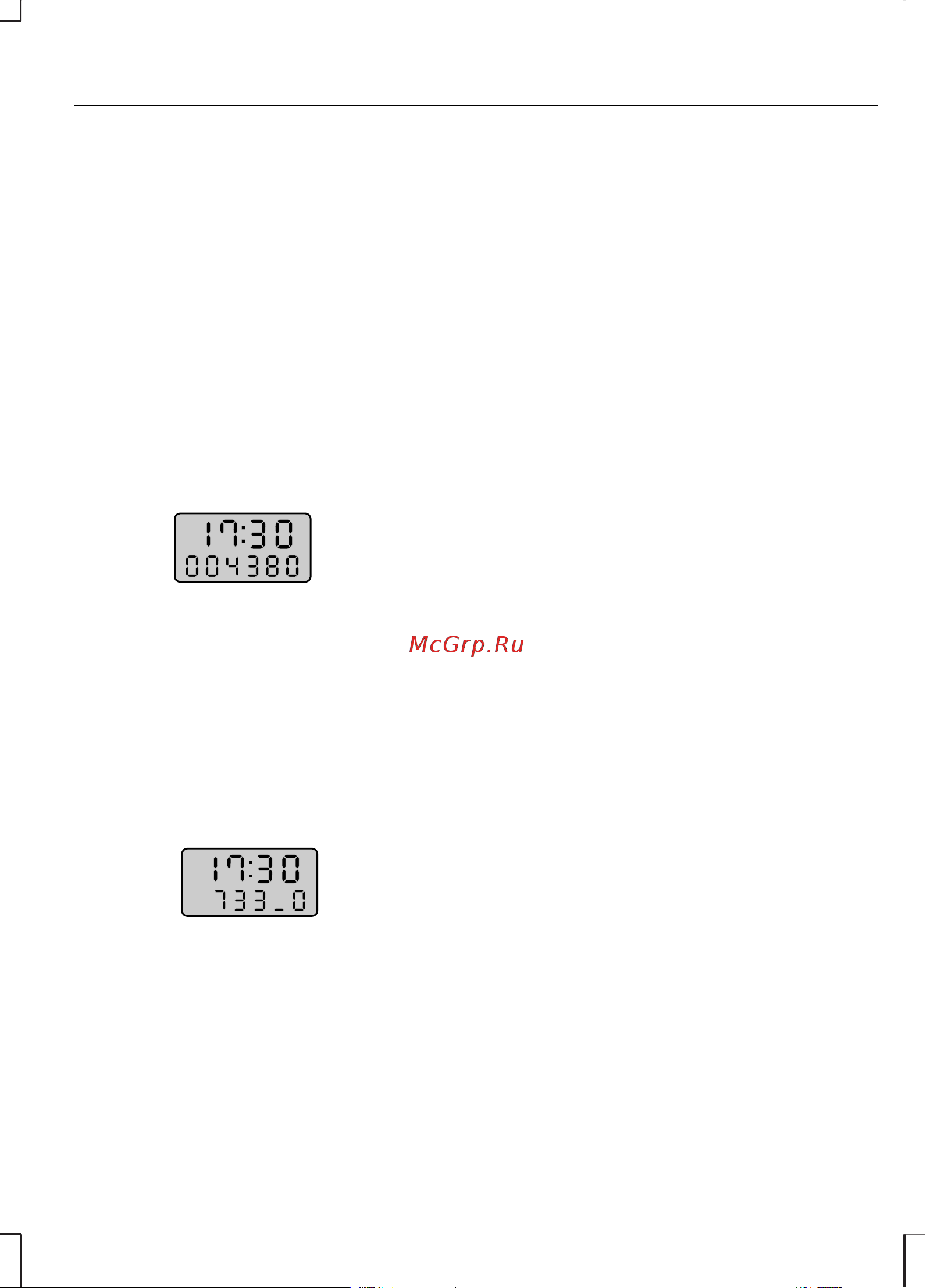

Одометр
E74269
Регистрирует общий пробег
автомобиля.
Чтобы переключить дисплей с
отображения показаний одометра на
отображение показаний счетчика
частичного пробега, коротко нажмите
кнопку E.
Счетчик частичного пробега
E74270
Счетчик частичного пробега может
регистрировать пробег за отдельные
поездки. Для сброса показаний
нажмите и удерживайте кнопку E в
течение двух секунд.
Цифровые часы
См. Часы (стр. 87).
СИГНАЛИЗАТОРЫ И
ИНДИКАТОРЫ
При включении зажигания включаются
световые сигнализаторы и индикаторы,
перечисленные ниже (их включение
подтверждает работоспособность
соответствующих систем):
• неисправности ABS;
• неисправности системы подушек
безопасности;
• неисправности тормозной системы;
• неисправности двигателя;
• иммобилайзера двигателя;
• неисправности системы зажигания;
• сигнализатор низкого уровня
топлива;
• многофункциональный;
• низкого давления моторного масла
• неисправности противобуксовочной
системы;
• сигнализатор наличия воды в
топливном фильтре.
Если сигнализатор/индикатор не
загорается при включении зажигания,
это указывает на неисправность
соответствующей системы.
Квалифицированный специалист
должен незамедлительно проверить
состояние системы.
63
