Автомобильный охранный комплекс “MONGOOSE” Модель AMG800 C/M

;;

; СИНИЙ ПРОВОД

“0.3А” выход для организации двушагового отпирания дверей. На этом

проводе появляется сигнал при двукратном нажатии на кнопку 2 пульта.

Дополнительный 6контактный разъем.

Провода для устройств запирания дверей.

Система Mongoose AMG800 C/M поставляется с универсальной систе

мой запирания дверей, имеющей шесть проводов. Смотри приложенные

диаграммы, на которых показаны схемы соединений для негативного уп

равления, позитивного управления, установки новых приводов и пневма

тического привода.

СЕРЫЙ/КРАСНЫЙ ПРОВОДреле запирания  общий контакт

КРАСНЫЙ/ЖЕЛТЫЙ ПРОВОДреле запирания  разомкнутый контакт

СЕРЫЙ/ЖЕЛТЫЙ ПРОВОДреле запирания  замкнутый контакт

ГОЛУБОЙ/ЖЕЛТЫЙ ПРОВОДреле отпирания  замкнутый контакт

КРАСНЫЙ/ЧЕРНЫЙ ПРОВОДреле отпирания  разомкнутый контакт

ГОЛУБОЙ/КРАСНЫЙ ПРОВОДреле отпирания  общий контакт

Система с Отрицательным Импульсным

Управлением Центральным Замком

1. Найти провод запирающего сигнала (LOCK) автомобиля и подсоеди

нить к нему CЕРЫЙ/КРАСНЫЙ провод системы AMG800 C/M.

2. Найти провод отпирающего сигнала (UNLOCK) автомобиля и подсое

динить к нему СИНИЙ/КРАСНЫЙ провод системы AMG800 C/M.

3. Соединить вместе КРАСНЫЙ/ЖЁЛТЫЙ и КРАСНЫЙ/ЧЁРНЫЙ про

вода и подсоединить на корпус.

4. Отрезать СИНИЙ/ЖЁЛТЫЙ и СЕРЫЙ/ЖЁЛТЫЙ провода, т.к. они

не требуются при данном типе соединения.

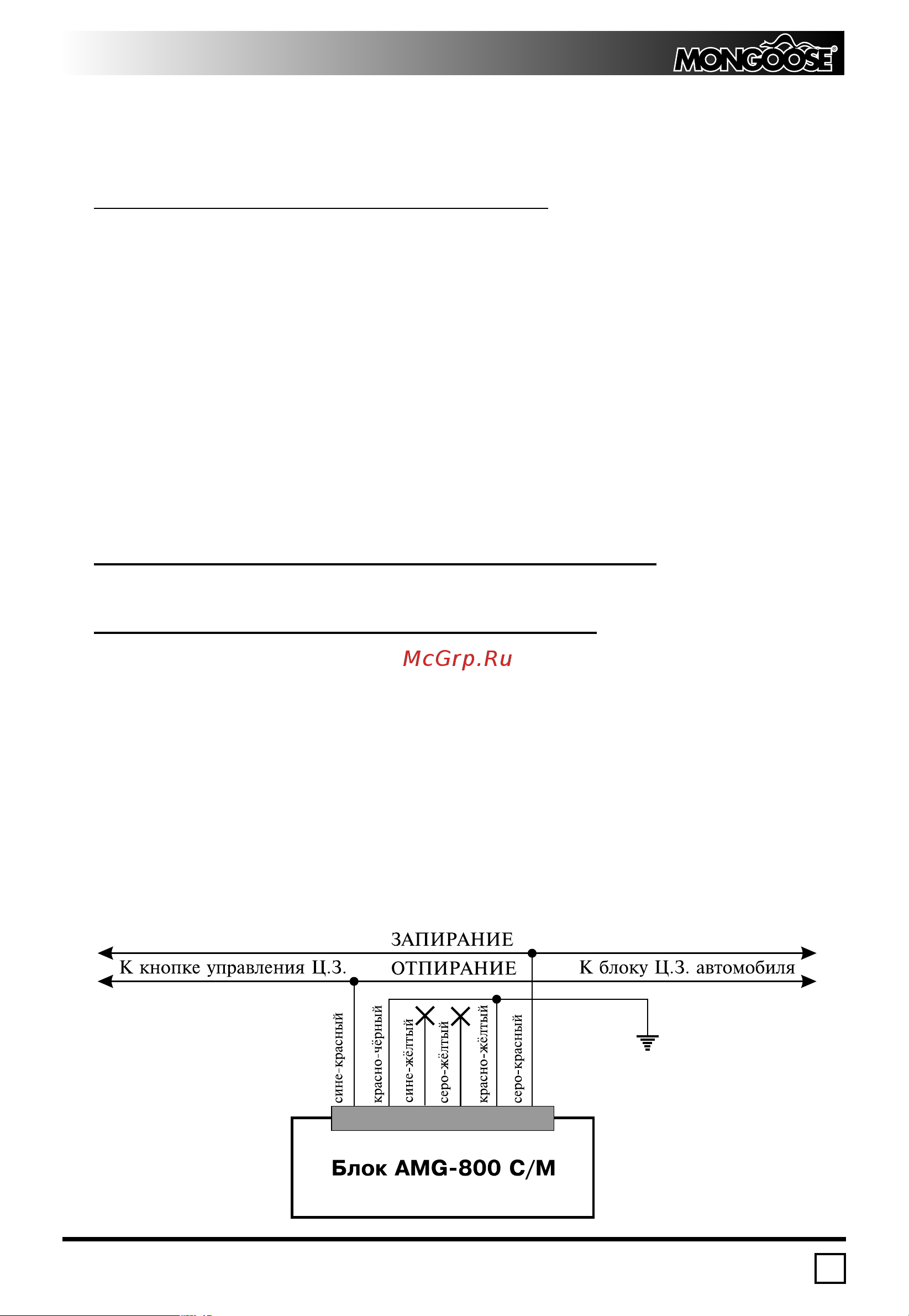

Схема системы с отрицательным импульсным управлением

центральным замком.
