Mongoose AMG-800C(M) [7/12] Пневматические системы запирания дверей

Автомобильный охранный комплекс “MONGOOSE” Модель AMG800 C/M

Пневматические Системы Запирания Дверей

1. Найти провод дверного переключателя, который отходит от каждой

двери, к системе управления центральным замком. На этом проводе в мо

мент запирания и отпирания дверей сигнал меняет полярность.

2. Обрезать этот провод и подсоединить к обрезанному концу СИНИЙ/

ЖЁЛТЫЙ провод системы AMG800 C/M, при этом во время работы зам

ков на нём меняется напряжение.

3. Подсоединить СЕРЫЙ/КРАСНЫЙ провод системы AMG800 C/M к

другому обрезанному концу.

4. Соединить вместе СИНИЙ/КРАСНЫЙ и СЕРЫЙ/ЖЁЛТЫЙ провода.

5. Подсоединить КРАСНЫЙ/ЧЁРНЫЙ провод системы AMG800 C/M к

источнику питания 12В.

6. Подсоединить КРАСНЫЙ/ЖЁЛТЫЙ провод системы AMG800 C/M

на корпус.

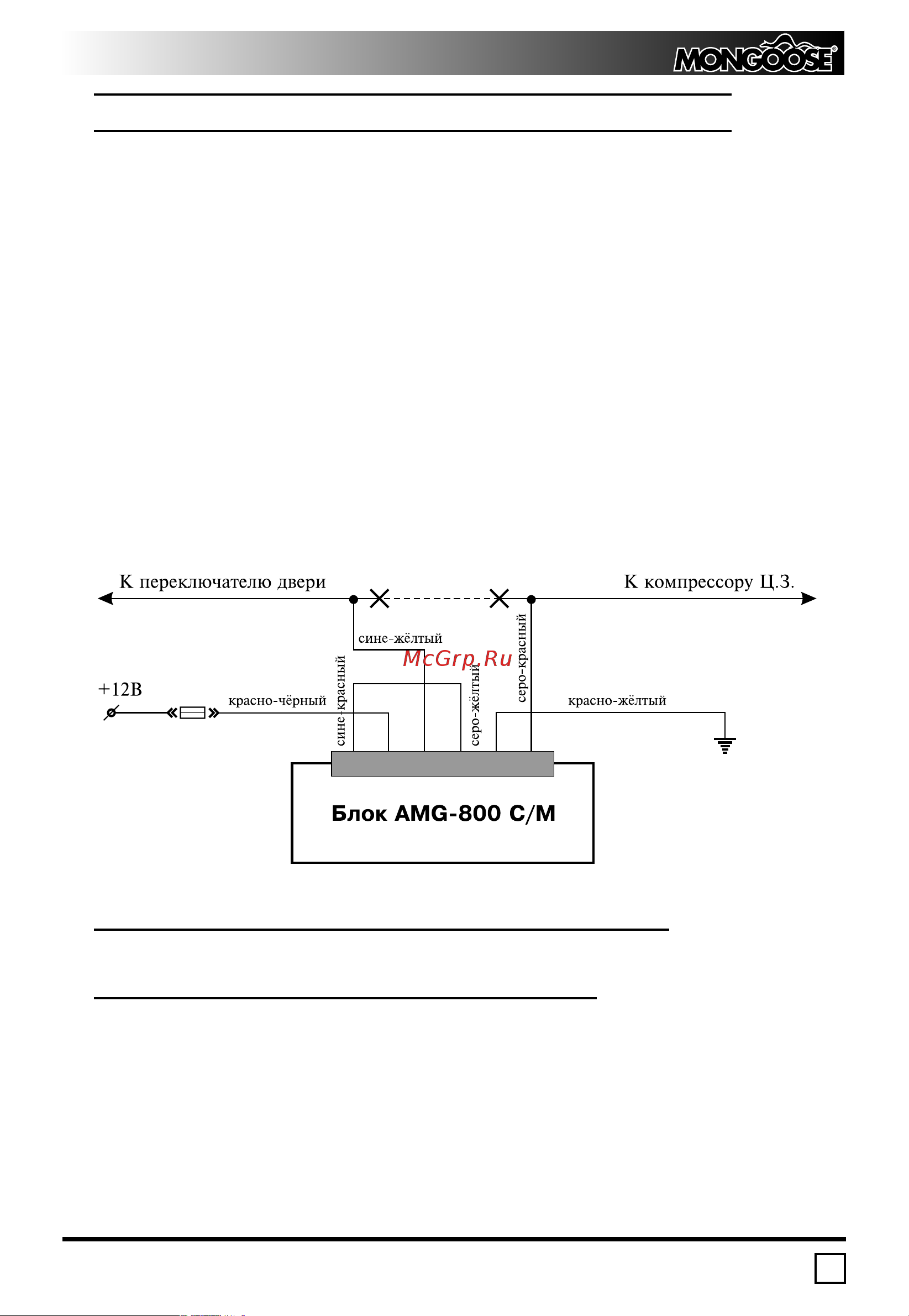

Схема системы запирания дверей с пневматическим

приводом.

Система с Положительным Импульсным

Управлением Центральным Замком

1. Найти провод запирающего сигнала (LOCK) автомобиля, и подсоеди

нить к нему CЕРЫЙ/КРАСНЫЙ провод системы AMG800 C/M.

2. Найти провод отпирающего сигнала (UNLOCK) автомобиля и подсое

динить к нему СИНИЙ/КРАСНЫЙ провод системы AMG800 C/M.

3. Соединить вместе КРАСНЫЙ/ЖЁЛТЫЙ и КРАСНЫЙ/ЧЁРНЫЙ про

вода и подсоединить через предохранитель к источнику питания 12В.

4. Отрезать СИНИЙ/ЖЁЛТЫЙ и СЕРЫЙ/ЖЁЛТЫЙ провода, т.к. они

не требуются при данном типе соединения.
