PANTERA “BILARM” SLK-525RS © Saturn Marketing Ltd.

3) Зеленый/Белый провод может быть также запрограммирован как “отрицательный выход для

управления дополнительным пейджером”. В этом случае Зеленый/Белый провод системы будет за-

мыкаться на “массу” только при срабатывании системы.

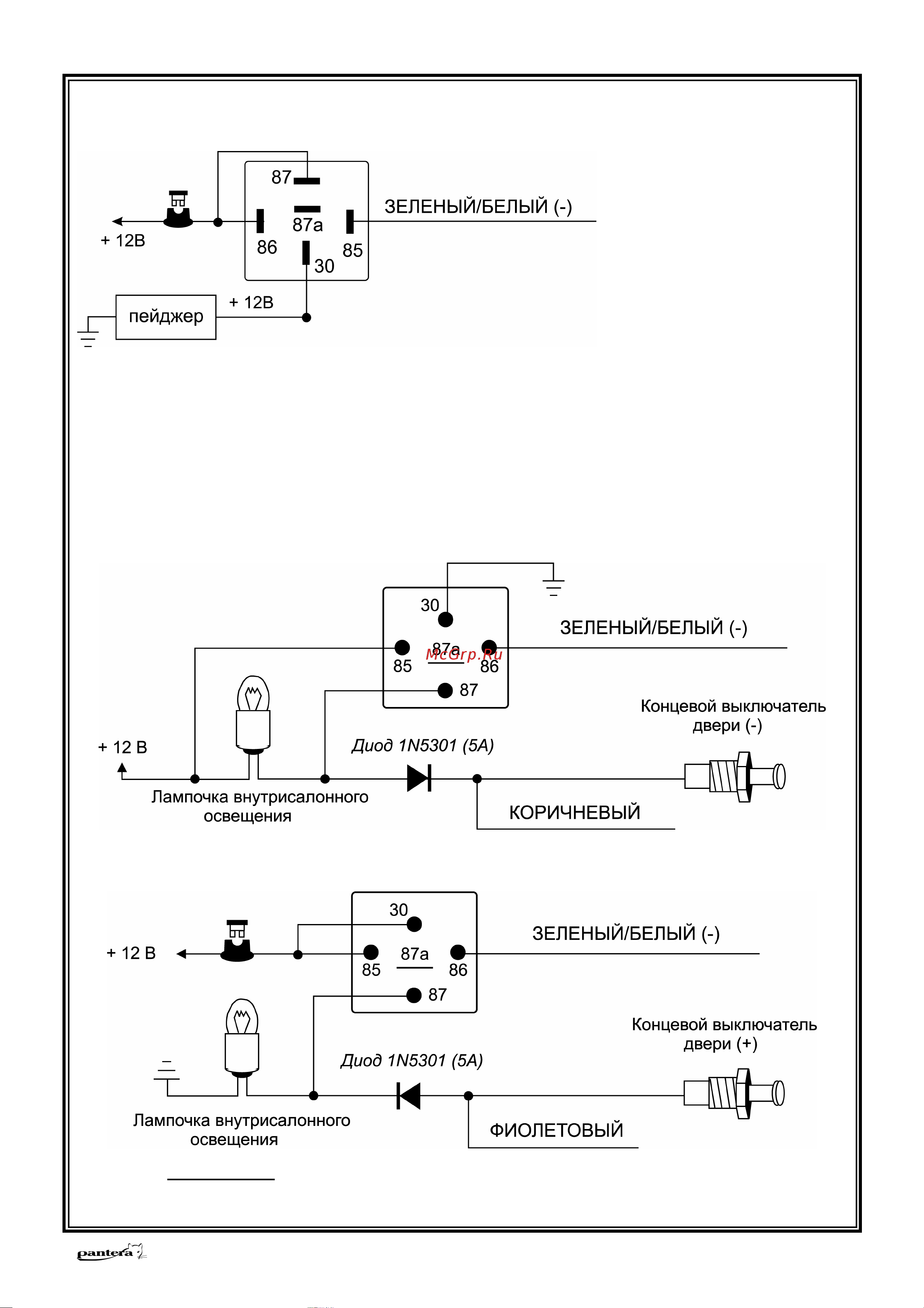

Подсоединение: Подсоедините

Зеленый/Белый провод к про-

воду отрицательного триггера

дополнительного пейджера. В

том случае, если пейджер

управляется положительным

триггером

, используйте допол-

нительное реле, как показано.

4) Зеленый/Белый провод может быть также запрограммирован как “отрицательный выход для

управления внутрисалонным освещением”. будет замыкаться на “массу” на 30 секунд после снятия

системы с охраны и импульсно замыкаться на “массу” при срабатывании системы, обеспечивая включе-

ния внутрисалонного освещения автомобиля.

Подсоединение: Подсоедините Зеленый/Белый провод к контакту # 86 дополнительного 30А реле и

подсоедините контакт № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле

в соответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах.

ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ

ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ

Внимание! Обязательно используйте диод для изолирования цепи управления внутрисалонным ос-

вещением от цепи триггера двери. В противном случае не сможет правильно работать функция пассив-

ной постановки на охрану и функция автоматической повторной постановки системы в режим охраны.
