PANTERA “BILARM” SLK-525RS © Saturn Marketing Ltd.

5) Зеленый/Белый провод может быть также запрограммирован как “выход для отпирания всех две-

рей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.

В этом случае Зеленый/Желтый провод будет замыкаться на “массу” на 1 секунду при повторном нажа-

тии кнопки

/ передатчика в течение 5 секунд после сигналов подтверждения снятия системы с охра-

ны.

Подсоединение: Для реализации данной функции необходимо будет подсоединить Зеленый/Белый

провод 6-контактного разъема управления замками только к электроприводу, установленному в двери

водителя. Подсоедините Зеленый/Белый провод (используя, при необходимости, дополнительные реле)

к проводам отпирания всех остальных дверей.

ТЕМНО-СИНИЙ ПРОВОД: СИЛОВОЙ ВЫХОД 15A / ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2

1) Темно-Синий провод замыкается на “массу” на 0.8 с. при нажатии и удерживании кнопки

/ пере-

датчика на 2 секунды и чаще всего используется для дистанционного открывания электрического замка

крышки багажника (если автомобиль им оборудован).

Выход дополнительного канала 2 системы в этом случае может быть включен:

• при выключенном режиме охраны и выключенном зажигании.

• при включенном зажигании, только если в это время открыта одна из дверей

автомобиля. Это пре-

дотвратит случайное открывание багажника при движении автомобиля.

• при включенном режиме охраны. В этом случае система также одновременно на 3 секунды отклю-

чит датчик удара, дополнительный датчик и триггер капота/багажника для того, чтобы открывание

багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет за-

крыт

, система опять автоматически возьмет эти цепи под охрану.

Это транзисторный слаботочный выход (200 мА) и должен использоваться только для управления ка-

тушкой дополнительного реле.

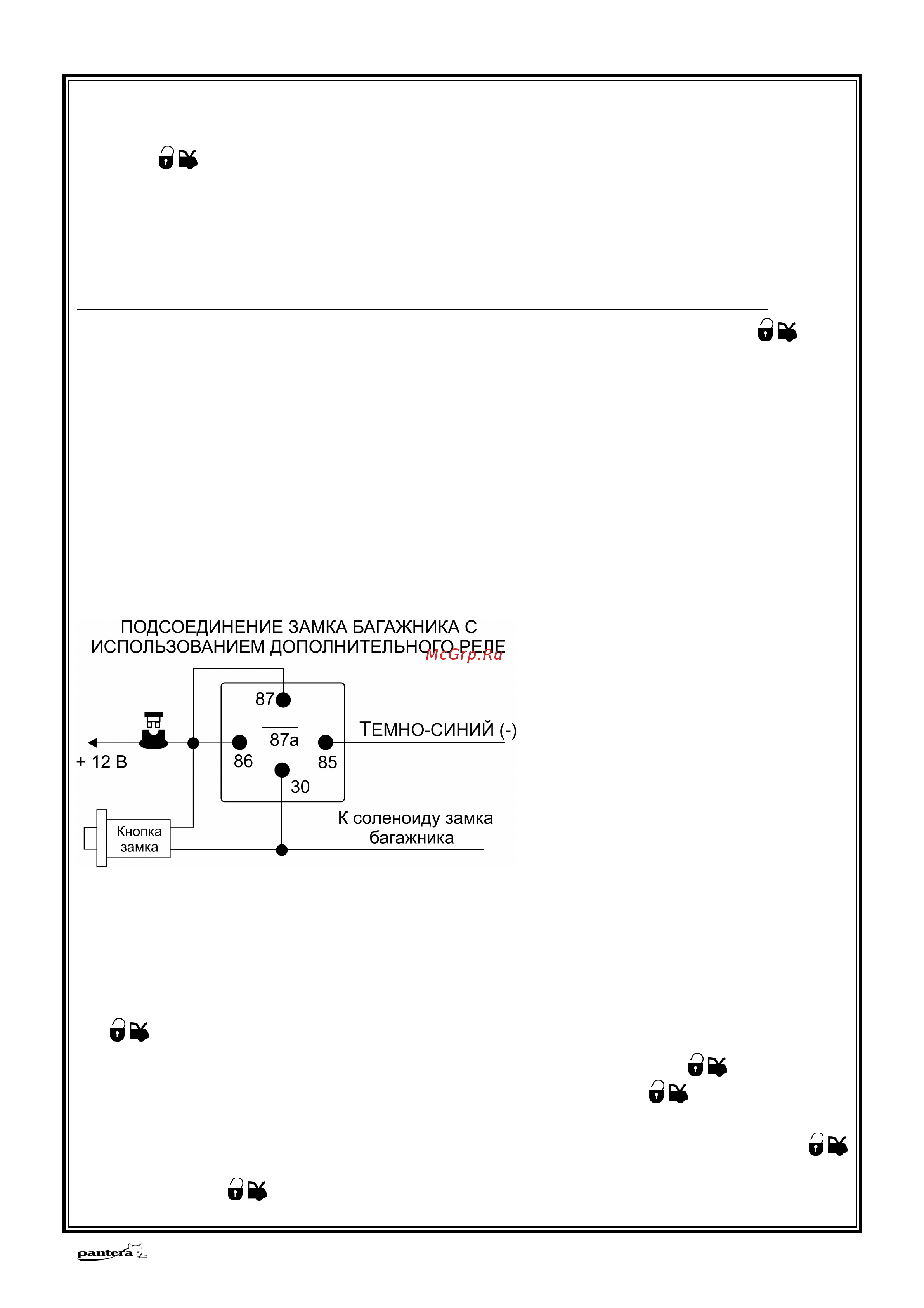

Подсоединение: Подсоедините Темно-

Синий провод к контакту # 85 дополни-

тельного 30А реле, подсоедините контакт #

86 реле к +12В. Подсоедините остальные

контакты реле как показано на схеме.

Внимание! Подсоединение

Темно-Синего

провода непосредственно к сильноточным

цепям замка багажника или к некоторым

устройствам дистанционного запуска дви-

гателя приведет к повреждению основного

блока системы.

2) Выход дополнительного канала 2 системы (Темно-Синий провод) может также использоваться для

управления различными иными дополнительными устройствами. Режим работы выхода дополни-

тельного канала 2 системы в этом случае может быть запрограммирован при установке системы (про-

граммируемая функция # 2.4) как:

- Отрицательный “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока

кнопка

/ передатчика удерживается в нажатом положении, но не более 25 секунд;

- Отрицательный “постоянный” сигнал, активизируемый при нажатии кнопки

/ передатчика на

2 секунды и работающий до следующего нажатия и удерживания кнопки

/ передатчика на 2 се-

кунды.

- Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки

передатчика на 2 секунды и работающий в течение 30 секунд либо до следующего нажатия и удер-

живания кнопки

/ передатчика на 2 секунды.
