Pantera SLK-550RS [12/47] Подключение к цепи включения индикаторной лампы wait to start отрицательной полярности

PANTERA “BILARM” SLK-550RS © Saturn Marketing Ltd.

- для того чтобы силовой выход дополнительного канала 2 был положительной полярности, под-

соедините Темно-Синий/Желтый провод к +12В через предохранитель.

ЗЕЛЕНЫЙ/ЖЕЛТЫЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА ЗЕ-

ЛЕНОГО/БЕЛОГО ПРОВОДА СИСТЕМЫ

Подсоединение данного провода определяет полярность сигнала силового выхода Зеленого/Белого

провода системы (см. выше)

Подсоединение:

- для того чтобы силовой выход Зеленого/Белого провода был отрицательной полярности, под-

соедините Зеленый/Желтый провод к “массе”.

- для того чтобы силовой выход Зеленого/Белого провода был положительной полярности, под-

соедините Зеленый/Желтый провод

к +12В через предохранитель.

СЕРЫЙ/ЧЕРНЫЙ: (-) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ИНДИКАТОРНОЙ ЛАМПОЧКИ “WAIT-TO-START" (НА

АВТОМОБИЛЯХ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ)

При установке системы на автомобиль с дизельным двигателем необходимо подключится к проводу

включения индикаторной лампы "Wait-to-Start" ("Подождите перед запуском двигателя"), которая нахо-

дится на приборной панели автомобилей с дизельным двигателем. Индикаторная лампа горит (т.е. по

искомому проводу на нее подается питание) до тех пор, пока работают свечи предпускового прогрева

двигателя

автомобиля. Двигатель может быть запущен только тогда, когда погаснет данная индикатор-

ная лампа. Необходимый провод можно найти непосредственно на разъеме, к которому подключена ин-

дикаторная лампа. На ряде автомобилей подключение к данному проводу производится на модуле ECM

(модуль управления двигателем). Подключение этого провода необходимо для того, чтобы система мог-

ла правильно

определить тип двигателя автомобиля

В большинстве автомобилей на провод включения лампы подается отрицательная полярность ("масса"),

поэтому Серый/Черный провод системы может быть подключен непосредственно к данному проводу

штатной проводки автомобиля. Если в автомобиле на провод включения лампы подается положитель-

ная полярность (лампа включается при подаче питания +12 В), то для изменения полярности

необходи-

мо использовать дополнительное реле. Обычно искомый провод штатной проводки автомобиля имеет

следующий цвет:

• Грузовые автомобили Chevrolet и GM/GMC – Голубой или Темно-синий.

• Грузовые автомобили Ford – Черный/Розовый;

• Грузовые автомобили Dodge Ram – Оранжевый/Черный или Черный/Оранжевый.

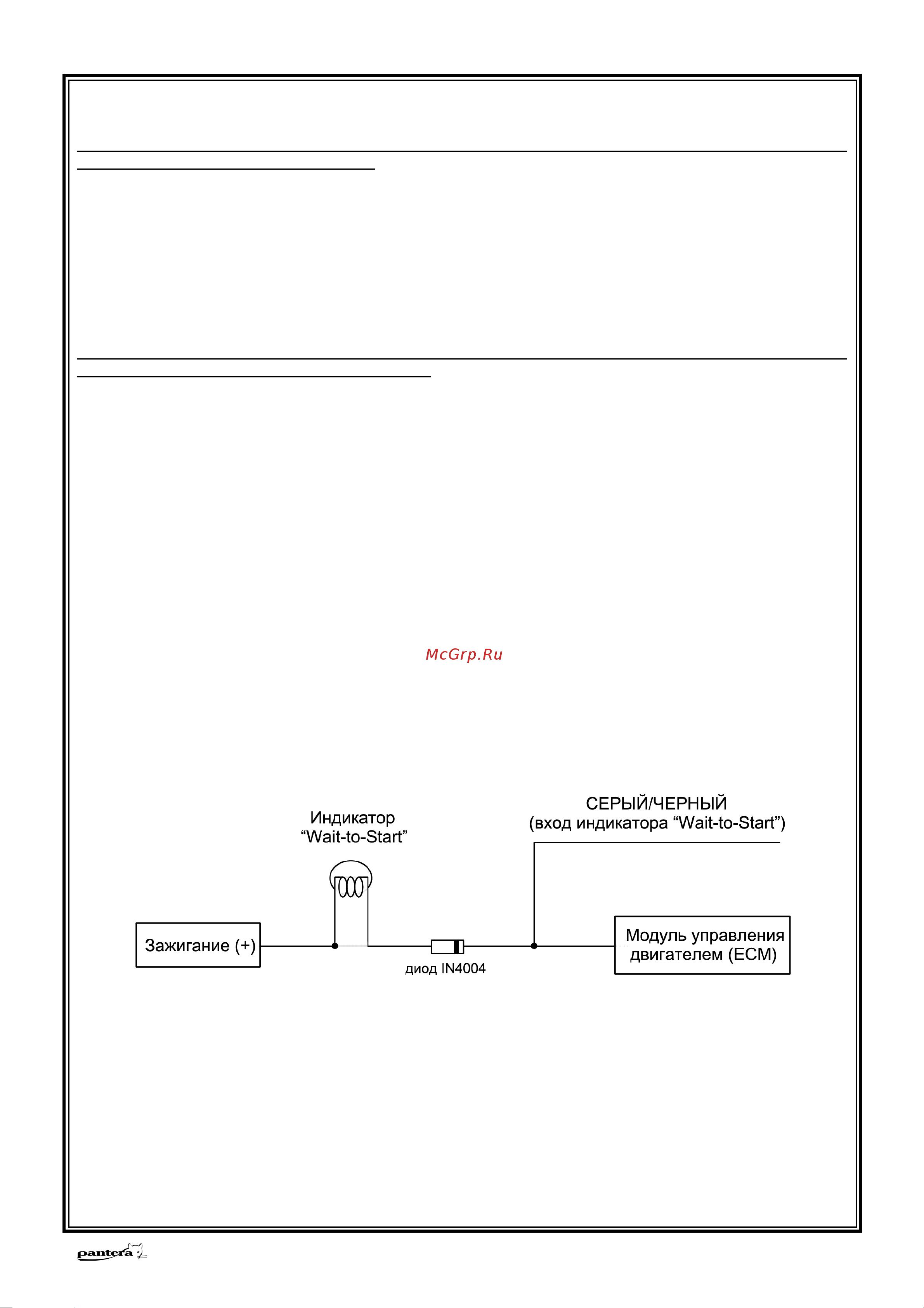

Подключение к цепи включения индикаторной лампы "Wait-to-Start"

отрицательной полярности (-)

Поиск провода включения индикаторной лампы "Wait-to-Start" и определение его полярности:

1. Переключите мультиметр в режим измерения напряжения постоянного тока (установите пределы из-

мерения на 12 В или 20 В).

2. Подключите пробник (+) мультиметра к источнику питания +12 В.

3. Подключите пробник (-) мультиметра к проводу, который предположительно ведет к индикаторной

лампе.

4. Поверните ключ в замке зажигания автомобиля

в положение "зажигание".

5. Если мультиметр будет показывать напряжение 12 В до тех пор, пока индикаторная лампа не погас-

нет, значит, Вы нашли правильный провод и этот провод имеет отрицательную полярность (пока го-

рит индикаторная лампа, на этом проводе будет "масса").
