PANTERA “BILARM” SLK-550RS © Saturn Marketing Ltd.

2) Штатная функция Зеленого/Белого провода - “выход выбираемой полярности для управления

дополнительным Н.З. реле блокировки двигателя”. Зеленый/Белый провод замыкается с Зеле-

ным/Желтым проводом при включении зажигания когда система находится в режиме охраны и может

использоваться для управления дополнительным нормально замкнутым реле блокировки стартера.

Подсоединение: Подсоедините Зеленый/Белый провод

системы к контакту # 86 дополнительного реле.

Подсоедините к контакт # 85 реле к проводу от замка зажигания, на который поступает напряжение

+12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В,

когда ключ зажигания находится в любом ином положении.

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и

подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту # 30 реле.

Подсоедините другую часть провода к контакту # 87A реле.

Подсоедините Зеленый/Желтый провод системы к “массе”.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения пита-

ние на реле блокировки будет подаваться только в момент попытки завести

двигатель, таким образом,

реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

Внимание! Дополнительное реле блокировки стартера должно быть подключено к цепи включения

стартера между замком зажигания и местом подсоединения Фиолетового провода 6-контактного

силового разъема системы. Если используется блокировка цепи зажигания, то данное реле должно

быть подключено к проводу, идущему от замка зажигания, между замком зажигания и местом под-

ключения Розового провода 6-контактного

силового разъема системы.

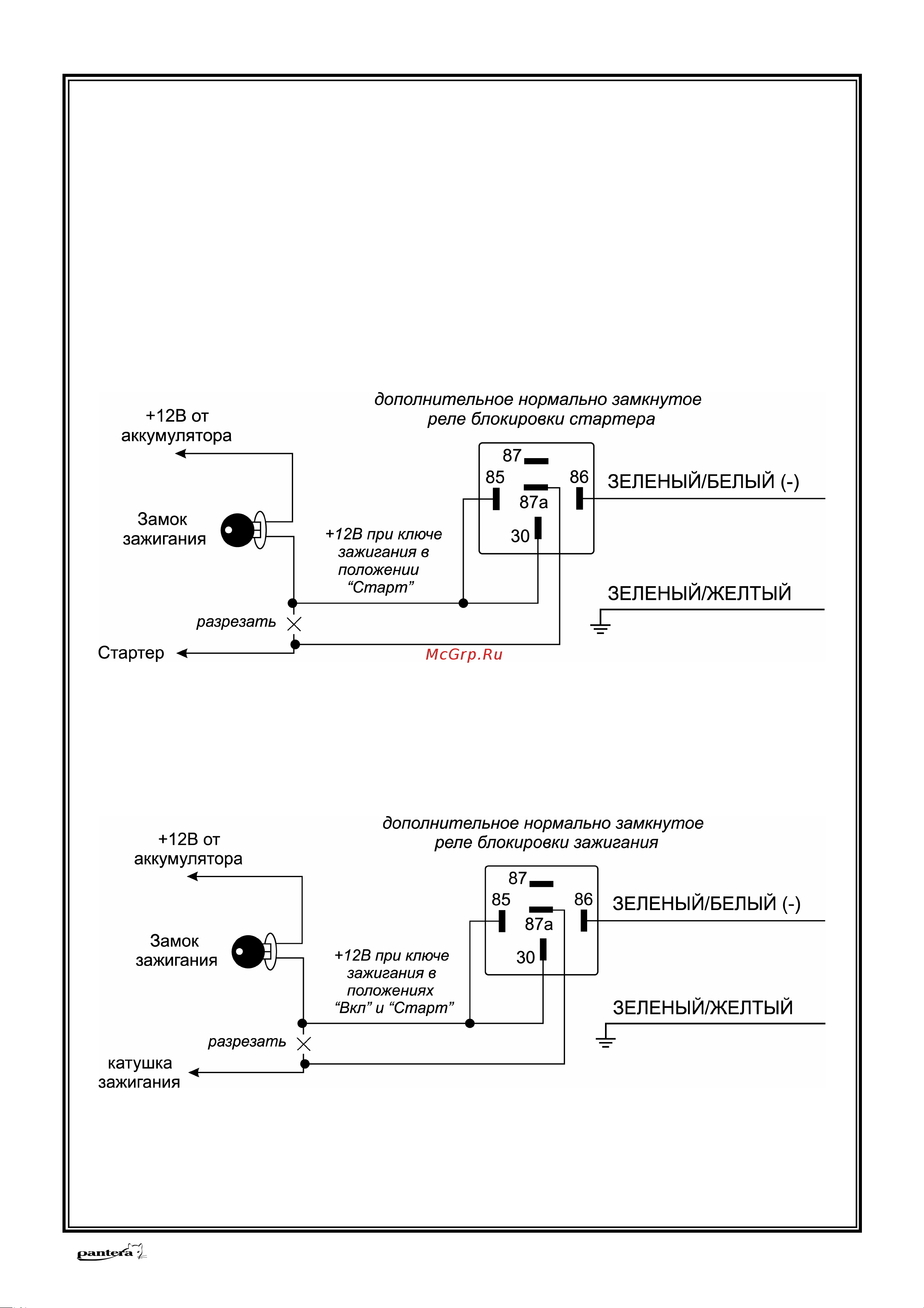

Схема подключения Зеленого/Белого провода для блокировки цепи зажигания автомобиля:

Внимание! Если используется функция AVR

, мы не рекомендуем использовать Зеле-

ный/Белый провод для блокировки какой-либо иной цепи, кроме цепи стартера!

3) Зеленый/Белый провод может быть также запрограммирован как “выход для управления дополни-

тельным пейджером”. В этом случае Зеленый/Белый провод системы будет замыкаться с Зеле-

ным/Желтым проводом только при срабатывании системы
