Yamaha Soavo-900 [11/24] Подключение

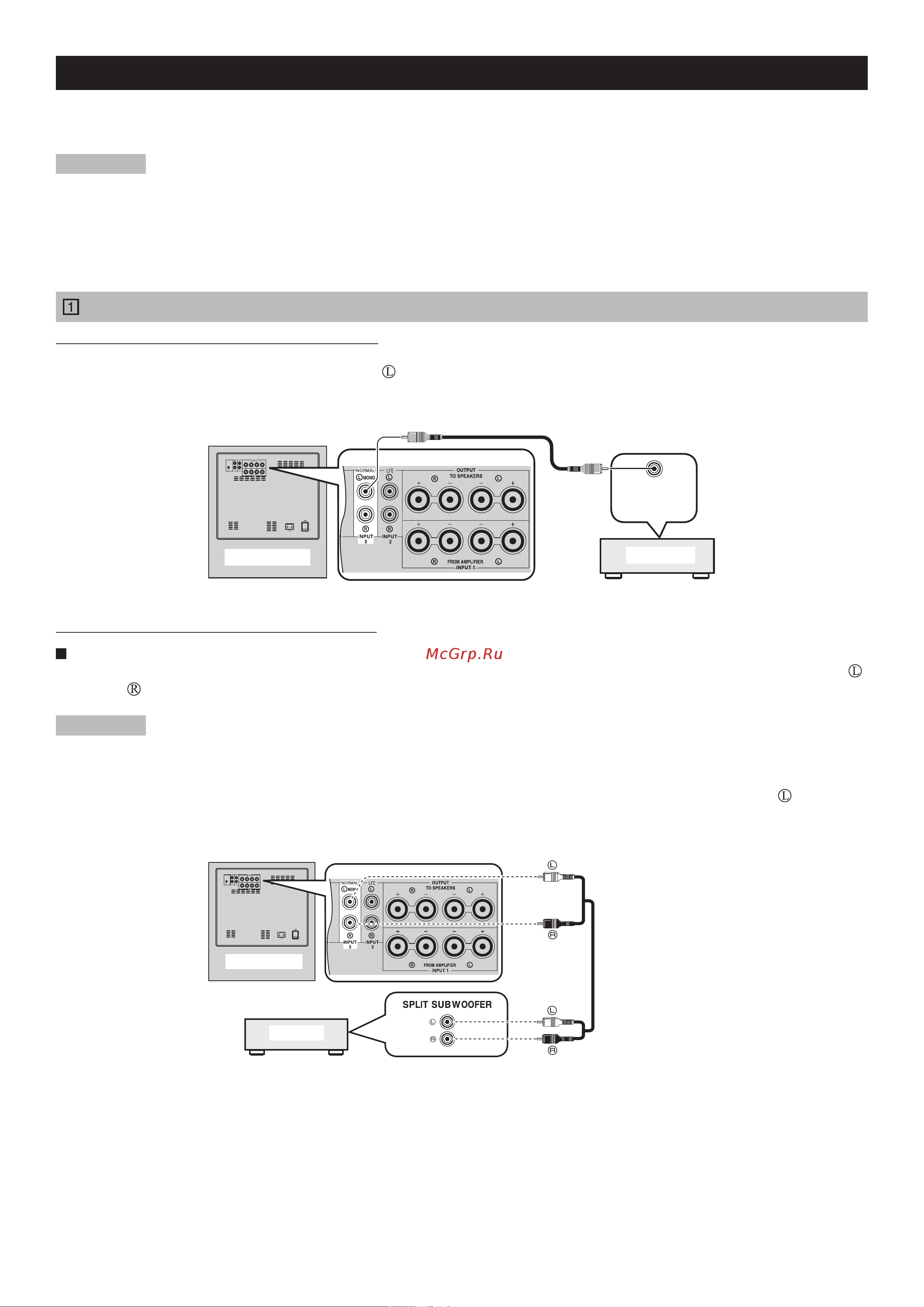

![Yamaha Soavo-900 [11/24] Подключение](/views2/1926409/page11/bgb.png)
7
ПОДКЛЮЧЕНИЕ
Если ваш усилитель имеет сабвуферные (линейные) выходы, смотрите описание на стр. 7-8. Если ваш усилитель не имеет сабву-
ферных (линейных) выходов, смотрите описание на стр. 9-11.
Примечание
• Пока не выполнены все соединения между компонентами, не вставляйте в розетку провод питания этого и других устройств.
• Будьте внимательны, правильно подсоединяйте кабели левого (L) и правого (R) каналов, соблюдая полярность «+» (красный)
и «-» (черный). Для правильного подключения сабвуфера к тому или иному компоненту полезно обратиться к руководству
по эксплуатации этого компонента.
• Способы подключения или названия разъемов могут различаться в зависимости от компонентов. Загляните в руководство
по эксплуатации своего компонента.
Подключение к усилителю с выходом на сабвуфер (с линейным выходом)
Усилитель с одноканальным выходом на сабвуфер
Соедините монофоническим межблочным кабелем выходной разъем Subwoofer (он также может называться Low Pass или как-
нибудь иначе) своего усилителя с входом INPUT 3 (
/MONO) сабвуфера.
Монофонический межблочный кабель
(не входит в комплект)
Сабвуфер
Усилитель
Сабвуфер
(Low Pass)
Усилитель с двухканальным выходом на сабвуфер
Один сабвуфер
С помощью монофонического межблочного кабеля соедините гнезда «L» и «R» сабвуферного выхода усилителя с разъемами ( /
MONO) и ( ) входа INPUT 3 на сабвуфере.
Примечание
• На некоторых усилителях имеются линейные разъемы PRE OUT [Выход предусилителя]. Чтобы можно было подключить саб-
вуфер к такому выходу, усилитель должен иметь два набора разъемов PRE OUT. Если на усилителе только одна пара разъемов
PRE OUT, не подключайте к ним сабвуфер. В этом случае подключите его к акустическим разъемам усилителя (см. стр. 9-10).
• Для подключения сабвуфера к монофоническому линейному выходу усилителя используйте его вход INPUT 3 (
/MONO).
• При подключении сабвуфера к линейному выходу усилителя, к выходным (OUTPUT) разъемам сабвуфера не должны быть
подключены другие акустические системы. В противном случае они не будут издавать звуков.
Усилитель
Сабвуфер
Межблочный кабель
(не входит в комплект)
