11

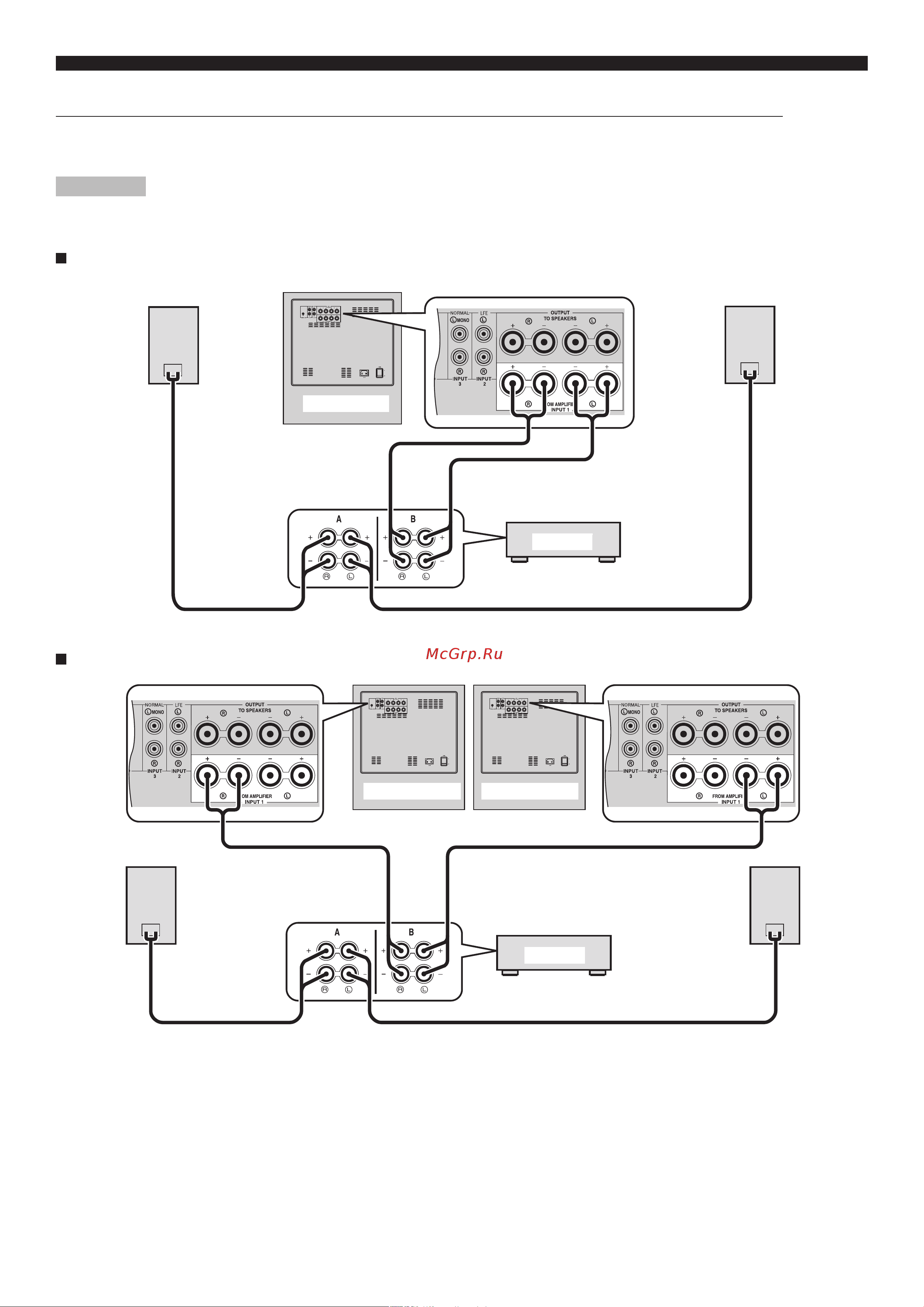

Усилитель с двумя наборами акустических разъемов, позволяющими выводить акустический сигнал одновременно
• С помощью акустических кабелей соедините один набор акустических выходов усилителя с входными разъемами INPUT 1
сабвуфера, а другой набор – с клеммами фронтальных АС.
• Настройте усилитель так, чтобы сигнал шел сразу через оба набора акустических разъемов.
Примечание
Если ваш усилитель не может выводить сигнал одновременно, хотя вы и соединили все, как было писано выше, обратитесь к раз-
делу «Усилитель с одним набором акустических разъемов» на стр. 10.
Один сабвуфер
Акустические
разъемы
Фронтальная АС (П) Фронтальная АС (Л)
Усилитель
Сабвуфер
Два сабвуфера
Фронтальная АС (П) Фронтальная АС (Л)
Акустические
разъемы
Усилитель
Сабвуфер (П) Сабвуфер (Л)
ПОДКЛЮЧЕНИЕ
