5 Sv
Svenska
Användning av lågbashögtalaren
1 Strömindikator
Lyser grön medan lågbashögtalaren är på.
2 Strömbrytare (POWER)
Tryck in strömbrytaren i läget ON för att slå på
strömmen till lågbashögtalaren. Tryck ut
strömbrytaren i läget OFF/SYSTEM för att slå
av strömmen till lågbashögtalaren eller när
systemanslutningen ska användas för
strömstyrning (se sid. 4).
3 Volymreglage (VOLUME)
Reglera volymnivån med detta reglage. Vrid
ratten medurs för att höja volymen och moturs
för att sänka volymen.
4 SYSTEM CONNECTOR-kontakt
Används vid systemanslutning. Se
“Systemanslutning” på sidan 4 för detaljer.
5 INPUT-kontakt
Linjenivåsignaler från förstärkaren kan matas
in via denna ingång.
Förinställning av lågbasvolym
Innan lågbashögtalaren börjar användas bör
volymbalansen mellan lågbashögtalaren och
framhögtalarna ställas in enligt följande
beskrivning.
1.Ställ volymreglaget VOLUME på
lågbashögtalaren i minimiläget (0).
2.Slå på strömmen till alla övriga
komponenter.
3.Tryck in strömbrytaren POWER i läget ON.
Slå till strömbrytaren på den anslutna
komponenten, när lågbashögtalaren är
ansluten via en systemanslutning.
4.Spela upp en källa som innehåller
lågfrekvent ljud. Ställ in volymreglaget på
förstärkaren på önskad nivå.
5.Höj volymen gradvis för att ställa in lämplig
volymbalans mellan lågbashögtalaren och
framhögtalarna.
Uppnå ett naturligt basljud genom att ställa in
lågbashögtalarvolymen på en nivå där ljudet
från lågbashögtalaren nätt och jämnt kan
urskiljas från ljudet från övriga högtalare.
6.Reglera volymen via alla högtalare med
hjälp av förstärkarens volymreglage.
y
Tips
Vid användning i en flerkanalig hembioanläggning
är det rekommendabelt att ställa volymreglaget
VOLUME ungefär i mittläget.
POWER
OFF/SYSTEM ON
010
VOLUME
POWER
OFF/SYSTEM ON
010
VOLUME
1 2 3
POWER
OFF/SYSTEM ON
010
VOLUME
INPUT
SYSTEM
CONNECTOR
SYSTEM
CONNECTOR
INPUT
SYSTEM
CONNECTOR
5
INPUT
4

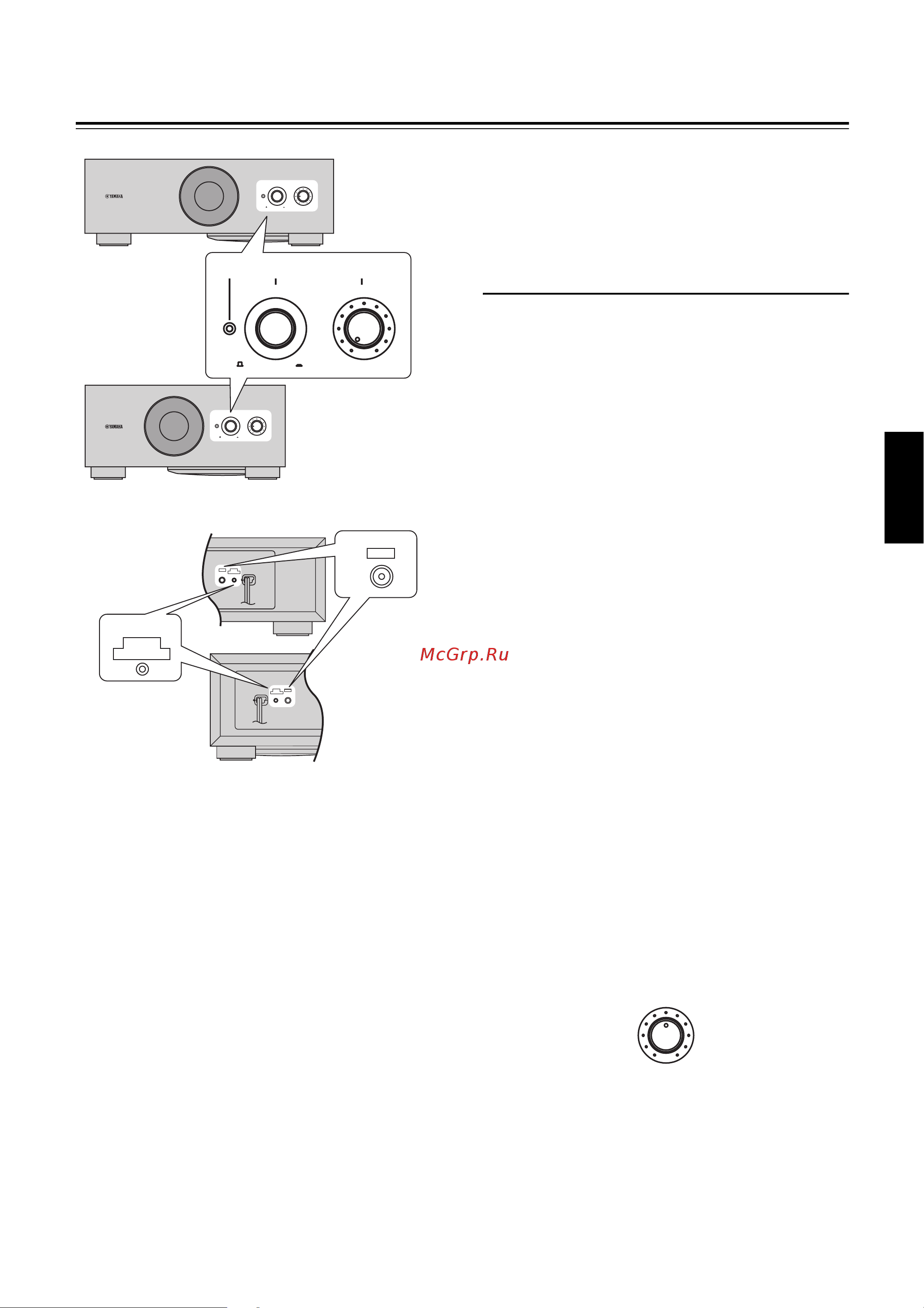

Framsidan på
YST-FSW150
Framsidan på
YST-FSW050
Baksidan på
YST-FSW150
Baksidan på
YST-FSW050
010
