8
Connection
При установке антенны прослушивайте текущую радиопрограмму (см. раздел “Прослушивание радиопередач” - стр. 32).

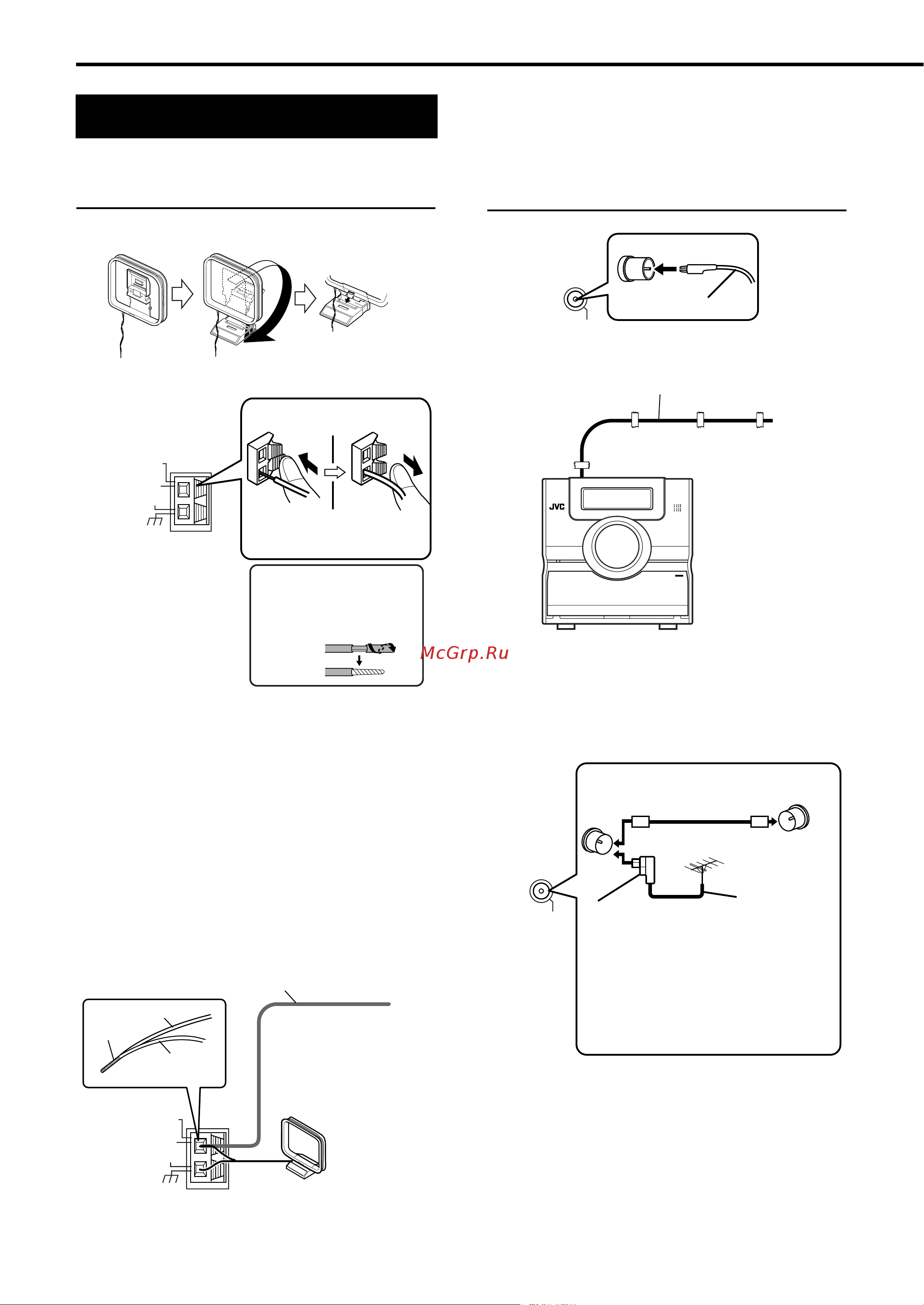

Подключение антенн
Подключение рамочной антенны
AМ (входит в комплект)
1 Установите рамочную антенну AM.
2 Подключите антенные кабели.
3
Поворачивайте рамочную антенну AM внужном
направлении до тех пор, пока не добьетесь
оптимального приема радиосигнала.
Устанавливайте рамочную антенну AM на как
можно большем расстоянии от основного модуля.
• Не устанавливайте рамочную антенну AM на
металлической подставке или поблизости от
телевизора, ПК и другого оборудования.
В противном случае это может привести к
некачественному приему сигнала.
7 Если невозможно обеспечить
качественный прием радиосигнала с
помощью рамочной антенны АМ,
входящей в комплект поставки
AM
EXT
AM
LOOP
Основной
модуль
(задняя панель)
Подключение антенных
кабелей
Подключите два антенных
кабеля, как показано на
рисунке выше.
Если антенный кабель
имеет на конце
виниловое покрытие,
зачистите его.
AM
EXT
AM
LOOP
Электрический провод: 3 - 5 м (имеется в продаже)
Протяните электрический
провод, вытянув его
горизонтально,
предпочтительно на
высоком уровне - например,
над окном или вне
помещения.
Соедините вместе кабели
рамочной антенны АМ.
Основной модуль
(задняя панель)
Электрический провод
Зачищенные и
скрученные концы
проводов
Рамочная
антенна AM
Подключение антенны FM
(входит в комплект)
7 Если невозможно получить
качественный прием радиосигнала
с помощью антенны, входящей
вкомплект поставки, или с помощью
антенны общего пользования
Для получения более подробной
информации о подключении отдельно
приобретенной антенны обратитесь
к руководству пользователя антенны или
преобразователя.
FM75Ω
COAXIAL
Установите антенну в нужном направлении для
получения оптимального качества радиосинала и
закрепите ее с помощью липкой ленты.
Основной
модуль
(задняя панель)
Антенна FM
FM75Ω
COAXIAL
Антенный кабель
(не входит в
комплект поставки)
Гнездо антенны
общего пользования
Наружная антенна FM
(имеется в
продаже)
Коаксиальны
й кабель
(имеется в
продаже)
Преобразователь
(имеется в продаже
отдельно: совместим с
300 Ω/75 Ω)
Основной
модуль
(задняя
панель)
В зависимости от условий приема
радиосигнала, может использоваться
антенна FM с фидером (имеется
в продаже отдельно: совместима
с 300 Ω). В этом случае требуется
преобразователь (не входит
в комплект поставки).
или
Подключение
–
Не включайте питание до тех пор, пока все провода не будут подключены
–
EX-D5[B].book Page 8 Friday, July 29, 2005 10:42 AM
