Pioneer A-A6MK2-K [10/99] Controls and displays
![Pioneer A-A6MK2-K [10/99] Controls and displays](/views2/1927734/page10/bga.png)
Controls and displays03
10
En
Chapter 3:
Controls and displays

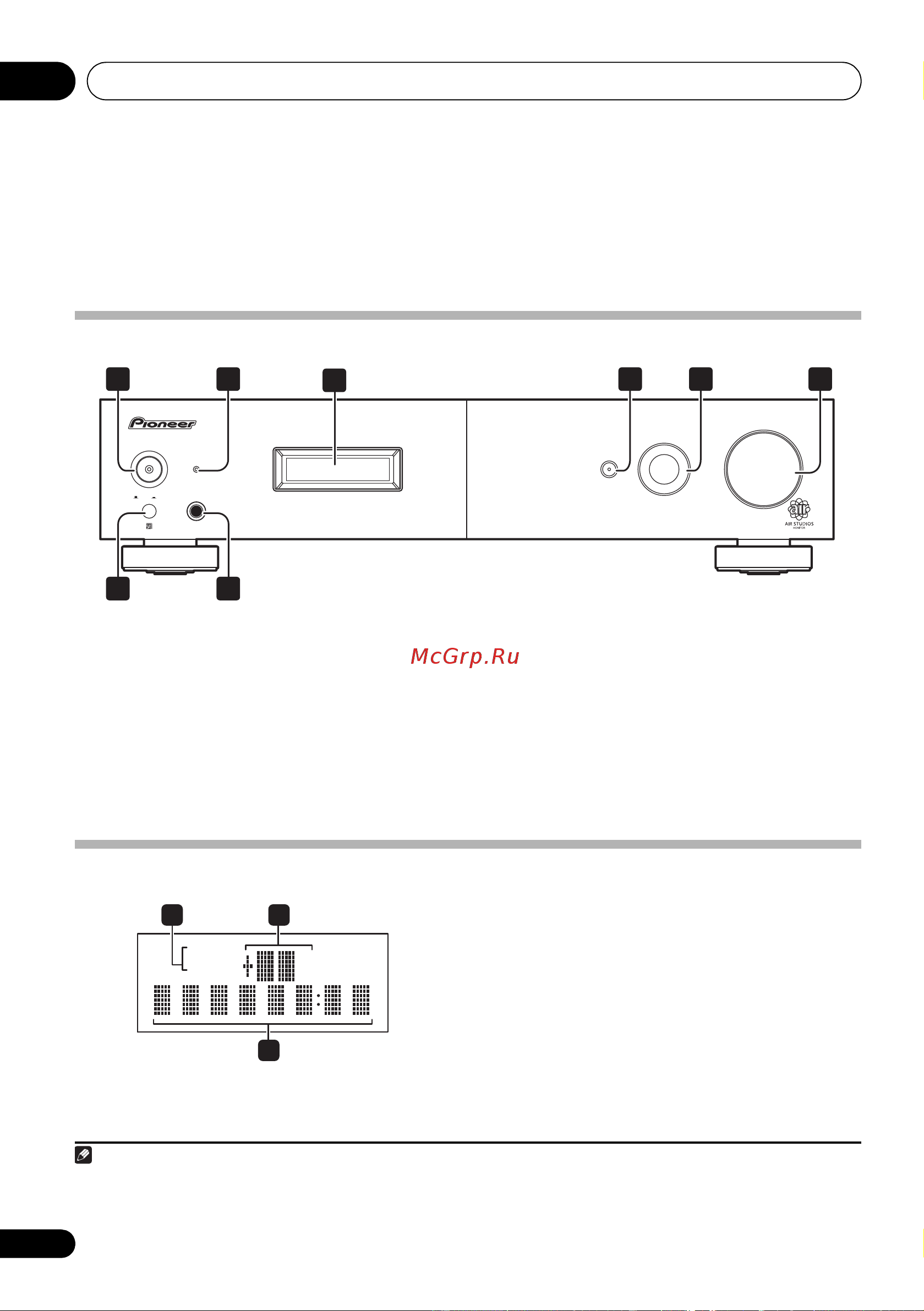

Front panel
1
POWER
OFF
ON
1
2 STANDBY indicator
3Display
(below)
4
DIRECT
Press to switch the Direct listening feature on
or off (page 12).
5
INPUT SELECTOR
dial
Selects an input source.
6
VOLUME
7 Remote sensor
8
PHONES
jack
Use to connect headphones (when connected,
there is no sound output from the speakers).
Display
1 Tone control indicators
TREBLE – Lights when high-range tone
adjustment is applied.
BASS – Lights when low-range tone
adjustment is applied.
2 Master volume level
3 Character display
Displays various system information.
ONOFF
VOLUME
INPUT SELECTOR
DIRECT
POWER
STANDBY
PHONES
A
6
3
1
7
2 5 64
8
Note
1 When the unit is in the standby mode, if the power is turned off by pressing the main unit’s POWER button, the power will not
turn on if the button is pressed again. To turn on the power in this case, press either the remote control unit’s AMP button or
the DIRECT button on the main unit for about five seconds.
TREBLETREBLE
BASSBASS
dBdB
2
3
1
