16 En
Connections
This unit has input and output jacks for respective input and output sources. You can reproduce sound and movies from
input sources selected with the front panel display or remote control.
Note
• Make sure that this unit and other components are unplugged from the AC wall outlets.
■ Audio and video player/Set-top box

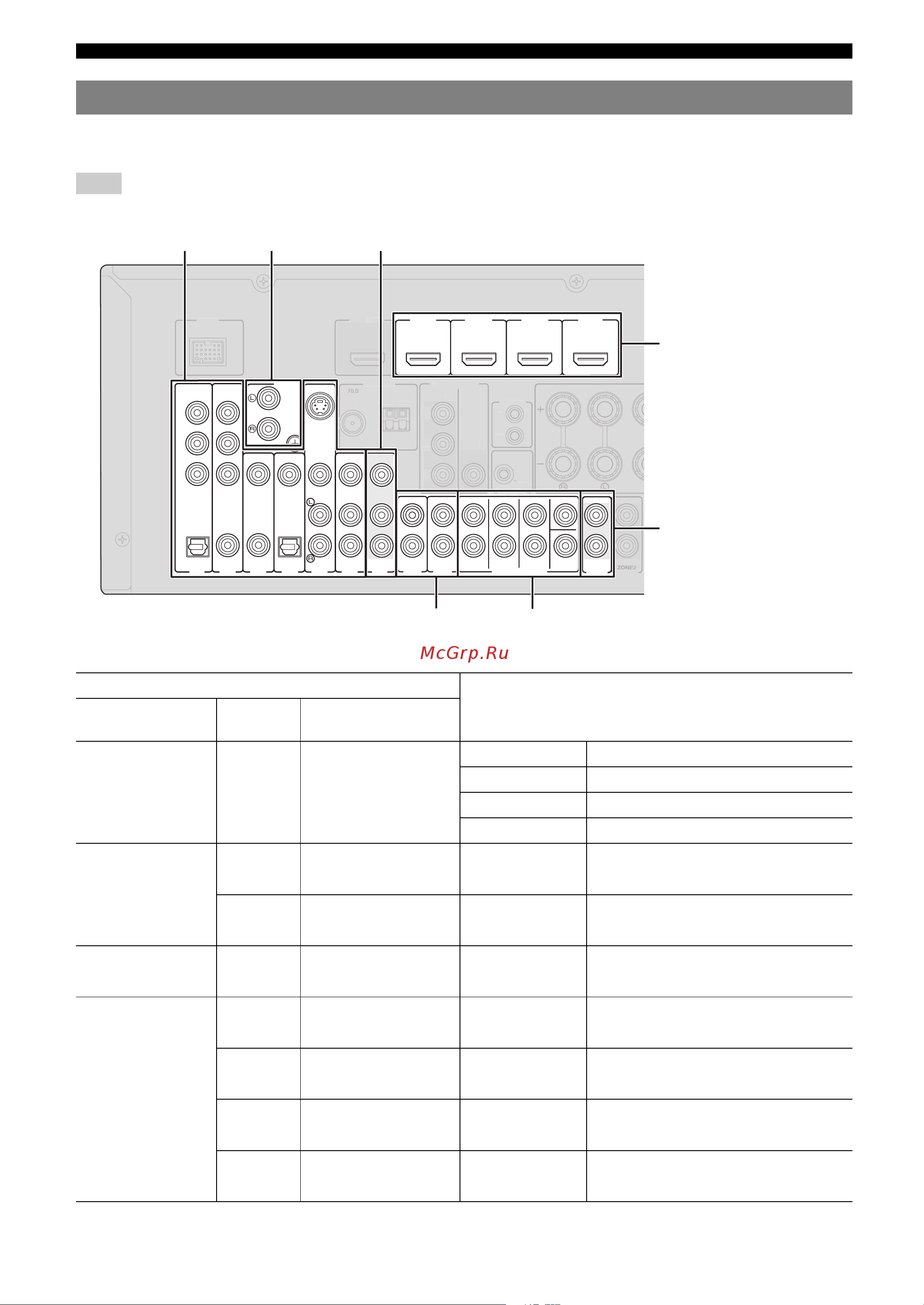

Connecting other components
Output jacks on the connected external component
Input sources/jacks of this unit
External
components
Signals Output jacks
External component
with HDMI output
Audio/Video HDMI output HDMI1 (BD/DVD) HDMI 1
HDMI2 HDMI 2
HDMI3 HDMI 3
HDMI4 HDMI 4
External component
with component video
output
Audio Optical digital output AV1 (TV) OPTICAL
Video Component video output COMPONENT VIDEO
Audio Coaxial digital output AV2 COAXIAL
Video Component video output COMPONENT VIDEO
External component
with S-video output
Audio Analog audio output AV5 AUDIO
Video S-video output S VIDEO
External component
with composite video
output
Audio Coaxial digital output AV3 (CD) COAXIAL
Video Composite video output VIDEO
Audio Optical digital output AV4 OPTICAL
Video Composite video output VIDEO
Audio Analog audio output AV5 AUDIO
Video Composite video output VIDEO
Audio Analog audio output AV6 AUDIO
Video Composite video output VIDEO
TRIGGER
OUT
PHONO
GND
COMPONENT
VIDEO
P
R
P
B
Y
OPTICAL
(
TV
)
AV 1
AV 2
COAXIAL
AV 3
(
CD
)
COAXIAL
OPTICAL
AV 4
AV 5
AV 6
AV
OUT
AUDIO1
S.VIDEO
AUDIO2
FRONT
SURROUND
SUR.BACK
SUBWOOFER
MULTI CH INPUT
AUDIO
OUT
VIDEO
HDMI 1 HDMI 2 HDMI 3 HDMI 4
(
BD/DVD
)
CENTER
O
UT
TRIGGER OUT
12
V
0.1
A
MAX.
A
NTENNA
UNBAL
.
FM
G
N
D
AM
P
R
P
B
Y
IN
O
U
T
REM
O
T
E
M
ONITOR OU
T
Z
O
NE2
ZONE2
HDMI
HDMI
V
IDE
O
CO
MP
O
RNENT
V
IDE
O
F
R
O
N
T
CE
OUT
OUT
DOCK
Audio/video input
(AV 1-6)
Audio/video output (AV OUT)
Audio input (AUDIO 1-2)
HDMI input
(HDMI 1-4)
Audio output
(AUDIO OUT)
Multi channel audio input (MULTI CH)
Phono input
(PHONO)
