Power Logger
Перед началом работы
7
Комплект магнитной подвески
Принадлежность, показанная на рис. 3, применяется для:
• Подвешивания Logger с подключенным электропитанием
(используются два магнита)
• Отдельного подвешивания Logger (используются два
магнита)
• Отдельного подвешивания источника питания
(используется один магнит)
Провода для измерения напряжения
Провода для измерения напряжения представляют собой 4-
жильные, плоские измерительные провода, которые не
спутываются и могут быть проложены в узких местах. При
установке в местах, где для доступа к нейтральному проводу
не хватает длины трехфазного измерительного провода,
используйте черный измерительный провод в качестве
удлинителя.
Для однофазных измерений используйте красный и черный
измерительные
провода.
hcf058.eps

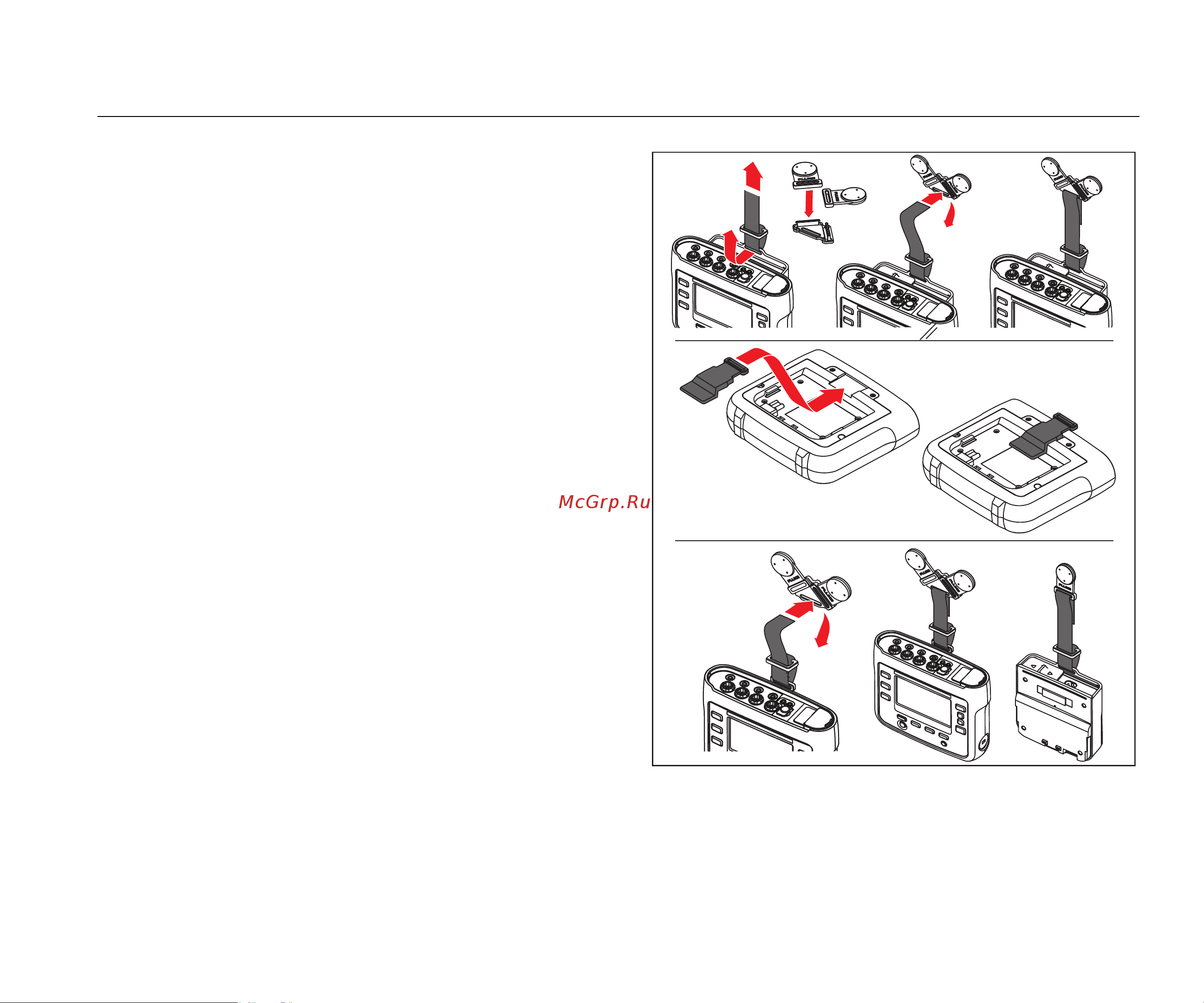

Рис. 3. Комплект магнитной подвески
Тонкий гибкий токоизмерительный
