1736/1738
Руководство пользователя
8
датчик
Тонкий гибкий токоизмерительный датчик Thin-Flexi работает
по принципу пояса Роговского, представляющего собой
кольцо провода, используемого для измерения переменного
тока, проходящего через провод, пропущенный через это
кольцо. См. рис. 4.
hcf028.eps

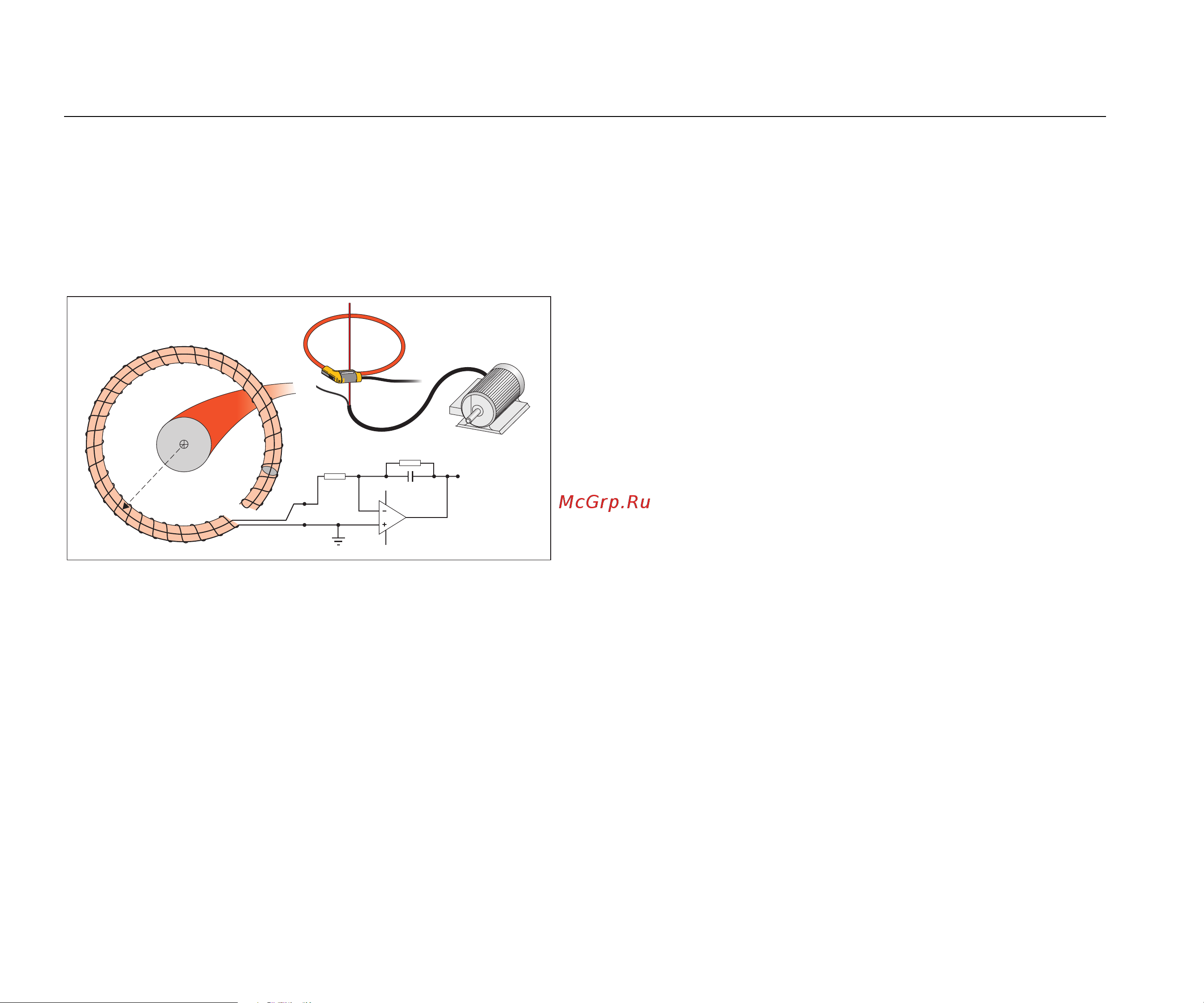

Рис. 4. Принцип работы пояса Роговского
Пояс Роговского имеет много преимуществ перед другими
трансформаторами тока.
• Это не замкнутое кольцо. Вторая клемма проходит
обратно через центр кольца (обычно пластиковая или
резиновая трубка) и подключается рядом с первой
клеммой. Это позволяет кольцу быть открытым, гибким,
а также позволяет оборачивать его вокруг работающих
проводников
, не отключая.
• У него воздушный, а не железный сердечник. У него
низкая индуктивность, и он способен определять быстро
меняющиеся токи.
• Благодаря отсутствию железного сердечника, который
мог бы насыщаться, кольцо остается высоко линейным
даже рядом с высокомощными токами, подобными тем,
что используются в ЛЭП или устройствах с импульсным
током.
Правильно расположенное кольцо Роговского с одинаковым
расстоянием до обмотки очень устойчиво к
электромагнитным помехам.
i(t)
v(t)
A
r
10 k R3
330 k R1
10 nF C1
LF347
UI:A
1
GND
2
114
3
V
in
V
out
