mA Calibrator
Имитация трансмиттера
7
Имитация трансмиттера
При имитации работы трансмиттера Калибратор
регулирует токовый контур до известного значения,
выбранного вами.
Должно быть доступно питание контура от 12 до 28 В.

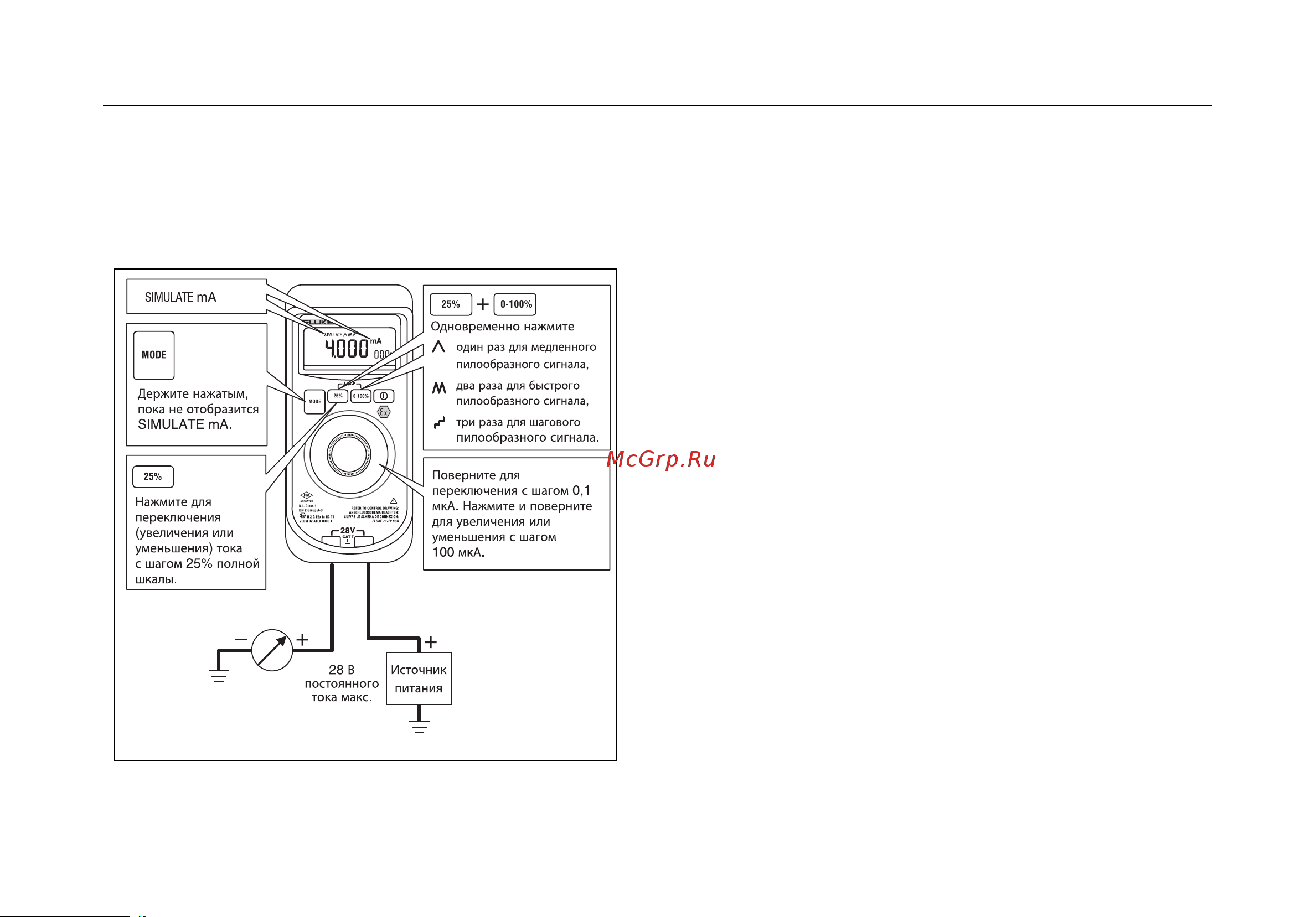

Подключите измерительные провода, как показано ниже.
707Ex
mA CALIBRATOR
COM
+
gbh05F.EPS
Подача автоматического
пилообразного сигнала Auto
Ramping и выходной сигнал в мА
Подача автоматического пилообразного сигнала Auto
Ramping постоянно подает изменяющийся ток от
Калибратора в пассивный (моделирование) или активный
(имитация) контур. Руки должны оставаться свободными
для тестирования выходного сигнала трансмиттера.
Для входа в режим автоматического пилообразного
сигнала Auto Ramp и выбора формы пилообразного
сигнала нажмите одновременно
B
+
C
.
Калибратор подает или контролирует постоянно
повторяющийся пилообразный сигнал в мА с током 0-
20
мА или 4-20 мА с одним из трех типов пилообразного
сигнала:
Медленный (e)– плавный пилообразный сигнал от 0 %
до 100 % и до 0 % за 40 сек.
Быстрый (g) – плавный пилообразный сигнал от 0 % до
100 % и до 0 % за 15 сек.
Шаговый (f)– ступенчатый пилообразный сигнал от 0 %
до 100 % и до 0 % с шагом 25% с паузой 5 сек на каж
дом
шаге.
Для выхода нажмите на любую кнопку или выключите
Калибратор.
