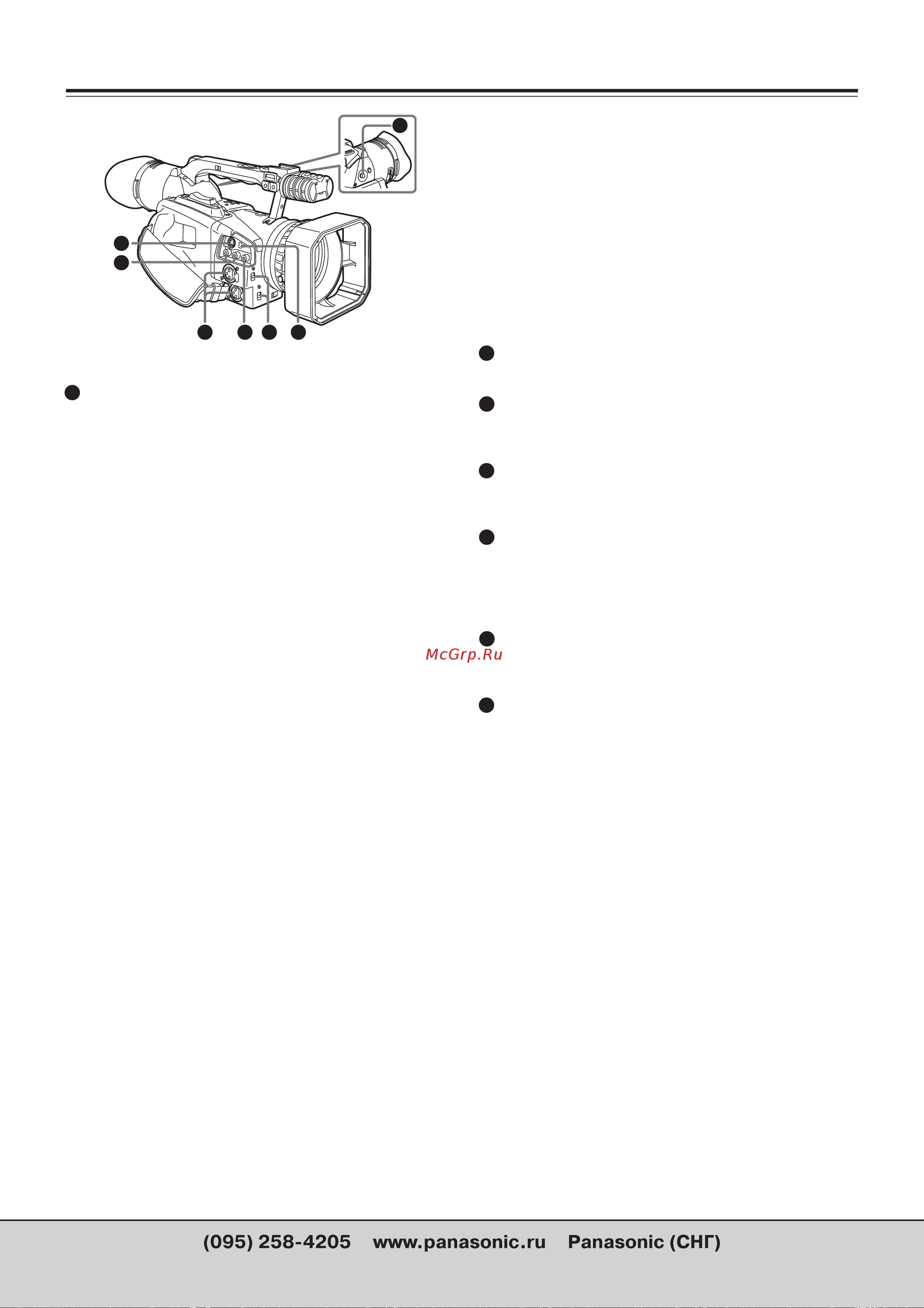

Рычаг OPERATION
Этот рычаг используется для управления видеокамерой,
а также для операций с меню.
[В режиме видеомагнитофона]
"" :
Когда рычаг перемещен в направлении "" в режи
ме СТОП, начинается воспроизведение с пленки.
Когда он перемещен в этом же направлении во вре
мя воспроизведения, включается режим переменной
скорости поиска (см. стр. 59), и воспроизведение
идет со скоростью 1. (Звук не воспроизводится.)
"" :
Когда рычаг перемещен в направлении "" в режи
ме СТОП, пленка будет перематываться вперед.
Когда он перемещен в этом же направлении во вре
мя воспроизведения, пленка будет проигрываться
вперед в режиме поиска со скоростью 10.
"" :
Когда рычаг перемещен в направлении "" в режи
ме СТОП, пленка будет перематываться назад.
Когда он перемещен в этом же направлении во вре
мя воспроизведения, пленка будет проигрываться
назад в режиме просмотра со скоростью 10.
"" :
Когда рычаг перемещен в направлении "", пленка
остановится.
"" :
Если во время воспроизведения нажать на рычаг,
включится режим паузы (временной приостановки).
[В режиме меню]
"" :
Когда рычаг перемещен в направлении "", элемен
ты, выведенные в окне меню, перемещаются вверх.
"" :
Когда рычаг перемещен в направлении "", элемен
ты, выведенные в окне меню, перемещаются вниз.
"" :
Нажмите на рычаг, чтобы изменить уставку.
КОМПОНЕНТЫ И ИХ ФУНКЦИИ
[В режиме видеокамеры]
"" :
Когда рычаг перемещен в направлении "" в режи
ме паузы съемки, начинается воспроизведение запи
си с пленки в направлении "" со скоростью 1, пока
рычаг перемещен.
"" :
Когда рычаг перемещен в направлении "" в режи
ме паузы съемки, начинается воспроизведение запи
си с пленки в направлении "" со скоростью 1, пока
рычаг перемещен.
●
В режиме паузы съемки можно просмотреть (прове
рить) сцены, снятые до текущего момента.
Разъем S+VIDEO IN/OUT
Это разъем ввода/вывода Sвидеосигнала.
Разъемы AUDIO IN/OUT CH1 и CH2 (контактные гнезда
для штырькового вывода)
Это разъемы для ввода/вывода аудиосигналов.
Разъемы VIDEO IN/OUT (контактные гнезда для штырь
кового вывода)
Это разъемы для ввода/вывода видеосигналов.
Разъем DV
Сюда подключается кабель IEEE1394 (4контактный) (не
входит в комплект поставки).
Обеспечивает цифровой ввод и вывод, например, видео
сигналов, аудиосигналов или временных кодов.
Разъемы INPUT 1, 2 (XLR, 3+контактные)
Сюда подключаются внешние микрофоны или аудиообо
рудование.
Переключатель INPUT 1/2
Используется для включения входных аудиосигналов,
подаваемых на разъемы INPUT 1 и 2.
LINE:
Выбираются входные аудиосигналы от аудиокомпо
нентов, которые служат линейными входами; их вход
ной уровень: 0 дБu.
MIC:
Выбираются входные аудиосигналы от внешнего(их)
микрофона(ов); их входной уровень: –50 дБu.
Уровень входного сигнала может быть изменен до –
60 дБu с помощью пунктов MIC GAIN 1 и MIC GAIN 2
окна RECORDING SETUP установочного меню. (См.
стр. 42)
37
41434042
39
38
37
38
39
40
41
42
43
