9

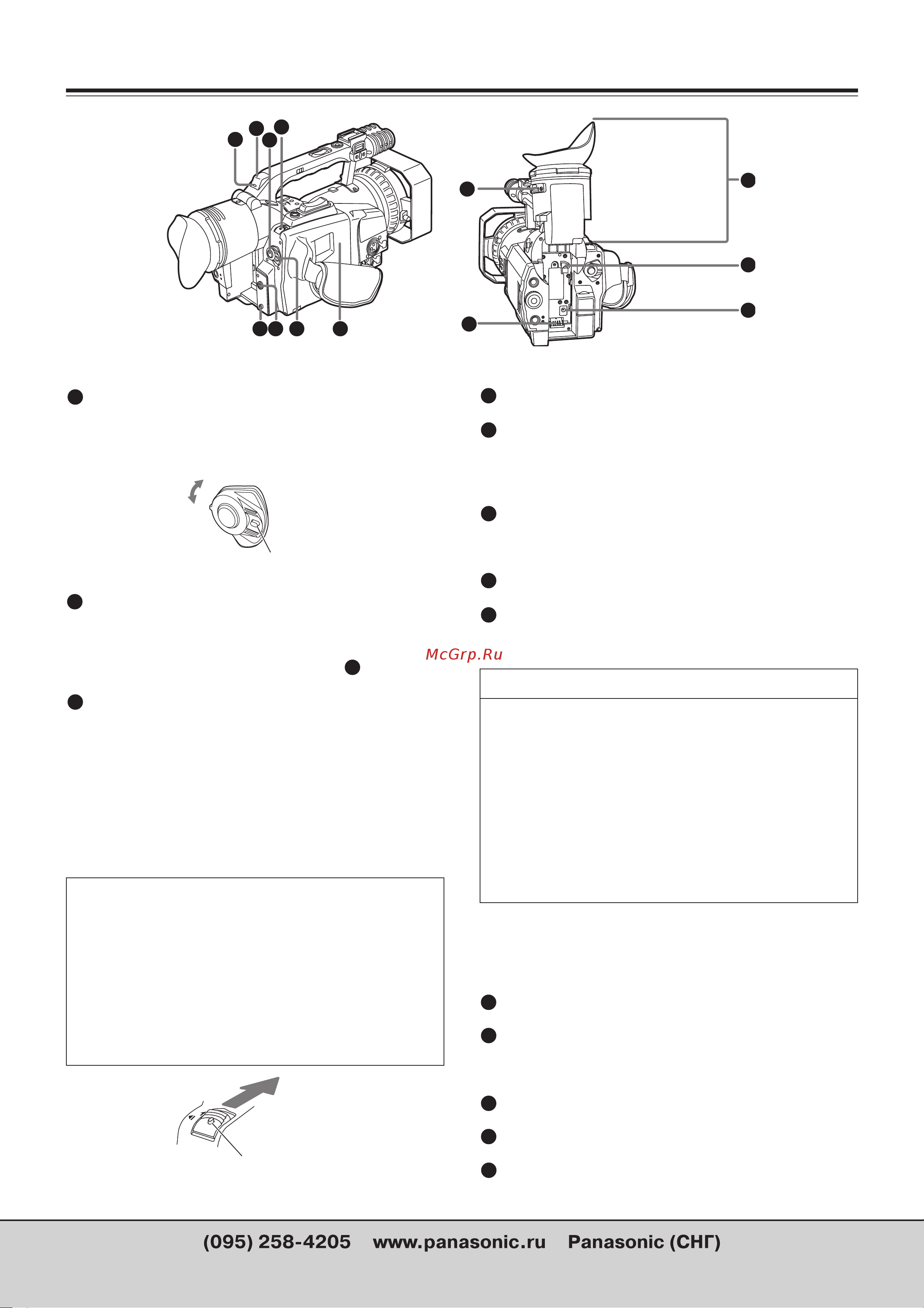

КОМПОНЕНТЫ И ИХ ФУНКЦИИ
Переключатель POWER
Поворачивайте этот переключатель, одновременно на
жимая на кнопку стопора.
Кнопка START/STOP
При нажатии этой кнопки в режиме камеры начинается и
останавливается съемка. Переключение режимов рабо
ты в качестве камеры или видеомагнитофона осуществ
ляется с помощью кнопки CAMERA/VCR .
Переключатель EJECT
Для того, чтобы открыть кассетоприемник, переместите
этот переключатель в направлении стрелки, одновремен
но нажимая кнопку стопора.
Не используйте этот переключатель, если идет процесс
съемки. Кассетоприемник откроется, а запись будет про
должаться, поэтому свет и/или пыль окажут неблагопри
ятное воздействие на пленку.
Кассетоприемник
Контактное гнездо CAM REMOTE (минигнездо 2.5 мм)
К этому гнезду подключается пульт дистанционного уп
равления для осуществления операций масштабирова
ния и пуска/останова записи с пульта.
Контактное гнездо PHONES (минигнездо 3.5 мм)
К этому гнезду подключаются наушники, чтобы контро
лировать звук.
Датчик дистанционного управления (задний)
Индикаторная лампочка (задняя)
Горит или мигает в зависимости от состояния видеока
меры.
●
Не вставляйте и не извлекайте пленку, держа ка+
меру только за кассетоприемник.
Вставляйте и извлекайте пленку, когда камера прочно
стоит на плоской поверхности, либо надежно держите
камеру обеими руками, чтобы она оставалась в устой
чивом положении, даже когда открывается кассетоп
риемник.
●
Закройте кассетоприемник после того, как убеди+
тесь в том, что механизм закончил операцию из+
влечения кассеты.
Настройки условий, при которых будет мигать эта лам
па, выполняются в пункте REC LAMP окна OTHER
FUNCTIONS установочного меню. (См. стр. 45)
Видоискатель
Поворотный диск регулировки диоптрий
Используется для настройки резкости изображения в
видоискателе.
Разъем подачи питания
Разъем DC INPUT (7.9 В)
Кнопка извлечения батареи
Горит: В процессе съемки.
Мигает:
●
Во время получения сигнала дистанционного управ
ления (примерно 8 вспышек в секунду)
●
Во время начала съемки (примерно 8 вспышек в
секунду).
●
Если пленка подходит к концу (примерно 4 вспыш
ки в секунду)
●
При возникновении проблемы в механизме лентоп
ротяга (примерно 4 вспышки в секунду)
●
Когда подходит к концу пленка или заряд батареи
(раз в секунду)
3
2
7
8
5 6 1 4
11
10
12
13
9
O
N
POWER
OFF
Кнопка стопора
EJE
CT
Кнопка стопора
1
2
3
4
5
6
7
8
14
9
10
11
12
13
9
