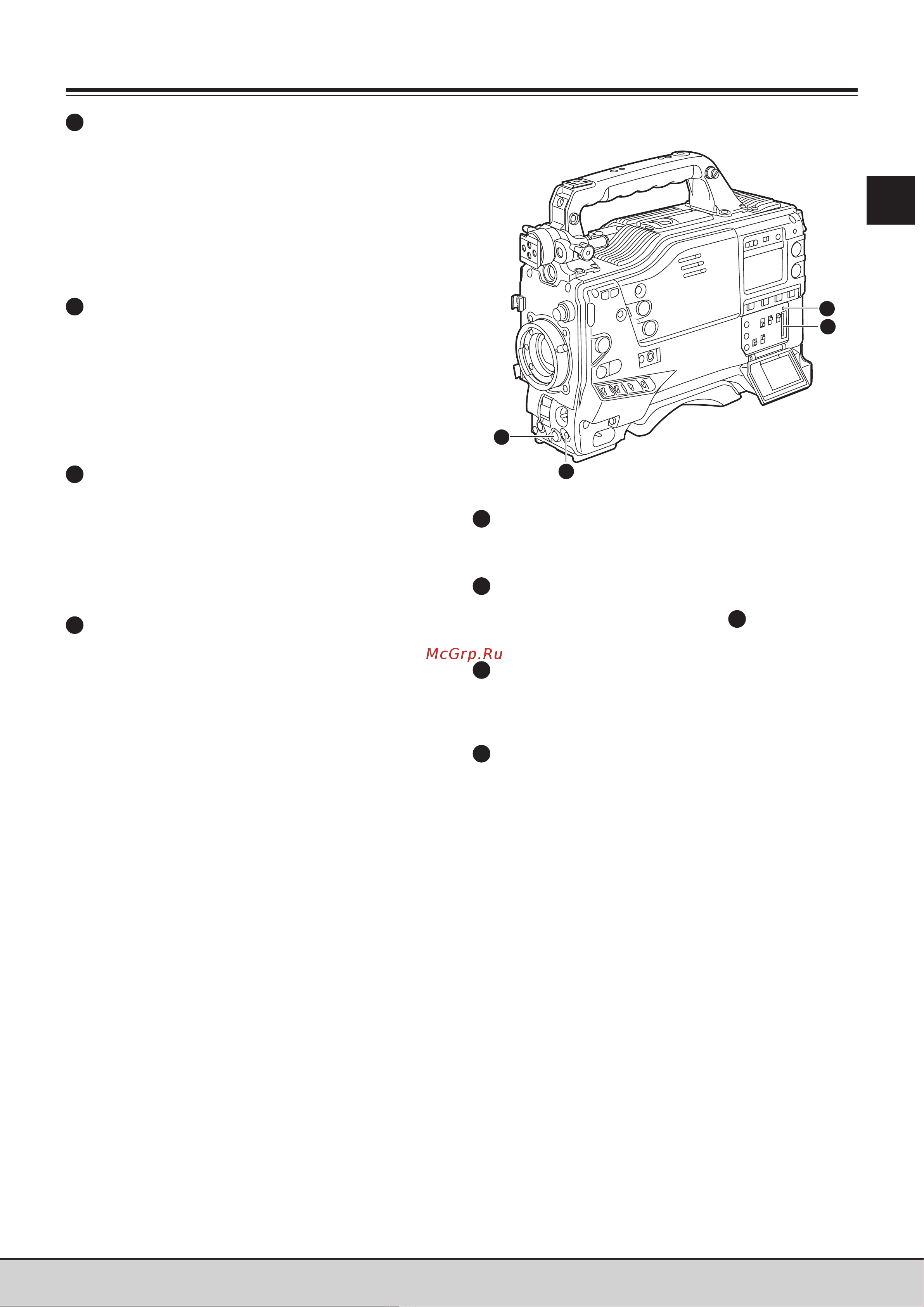

Кнопка PLAY/PAUSE
Нажмите на эту кнопку, чтобы просмотреть воспро-
изводимое изображение на экране видоискателя
или цветного видеомонитора. Во время воспроизве-
дения загорается лампочка в кнопке.
Если нажать кнопку во время воспроизведения, бу-
дет включена пауза (PLAY PAUSE), и лампочка в кноп-
ке начнет мигать. Если пауза длится более двух ми-
нут, устройство автоматически перейдет в режим
Стоп (STOP).
Кнопка и лампочка REW (перемотка)
Если нажать на эту кнопку в режиме Стоп, начнется
просмотр ленты с повышенной скоростью. В это
время будет гореть лампочка в кнопке.
Если нажать эту кнопку во время воспроизведения
или паузы, начнется просмотр ленты со скоростью
примерно в 4 раза выше нормальной скорости.
В это время будут гореть лампочки в кнопках PLAY и
REW.
Кнопка и лампочка FF (перемотка вперед)
Если нажать на эту кнопку в режиме Стоп, начнется пе-
ремотка ленты с повышенной скоростью. В это время
будет гореть лампочка в кнопке.
Если нажать эту кнопку во время воспроизведения или
паузы, начнется перемотка ленты со скоростью при-
мерно в 4 раза выше нормальной скорости.
В это время будут гореть лампочки в кнопках PLAY и FF.
Винт EMERGENCY (под резиновым колпачком)
Если не удается извлечь кассету даже путем нажа-
тия кнопки EJECT, с помощью отвертки или похожего
предмета надавите и поверните винт EMERGENCY:
это позволит извлечь кассету.
Более подробную информацию см. в разделе “6-3-3
Аварийное извлечение.”
Глава 2 Основные части и их функции
2
Кнопка MENU
Используется для включения и отключения меню
(ON и OFF).
Кнопка переключателя JOG
Используется для выбора пунктов меню и выполне-
ния настроек, когда кнопка MENU находится в
положении ON.
Слот для установочной карты
В этот слот вставляют SD-карту (дополнительная
принадлежность) или мультимедийную карту (допол-
нительная принадлежность).
Лампочка BUSY (индикация режима работы)
Эта лампочка показывает режим работы установоч-
ной карты. Она загорается во время работы.
<Примечание>
Не вставляйте и не извлекайте карту, если эта лам-
почка горит.
2-4 Операции в меню
22
23
24
25
2
3
4
1
1
