(095) 980-4205 www.panasonic.ru Panasonic (СНГ)
21
3-2 Основные процедуры
В этом разделе описаны основные процедуры съемки и
записи.
Прежде чем выезжать на съемки, проведите осмотр и
проверку устройства, чтобы убедиться в работоспособ-
ности системы.
* Более подробную информацию о том, как проводить такую
проверку, см. в разделе “6-1 Проверка перед съемкой.”

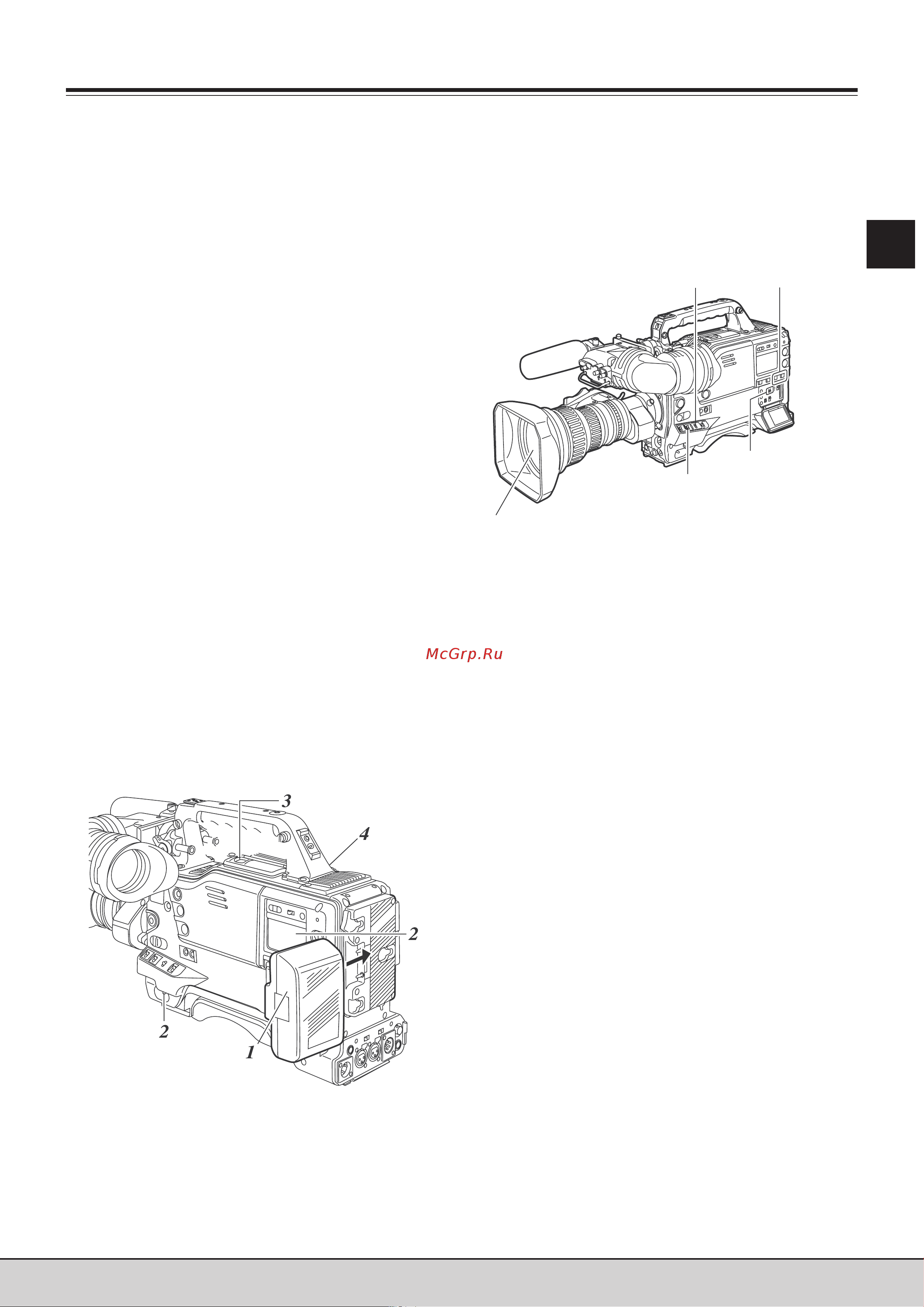

От включения питания до установки кассеты
1
Установите полностью заряженную батарею.
2
Установите переключатель POWER в положение ON.
Убедитесь в отсутствии индикации HUMID и в том,
что горят как минимум 5 сегментов индикатора за-
ряда батареи.
Если появилась индикация HUMID - дождитесь ее
исчезновения.
Если на индикаторе заряда батареи горит менее
пяти сегментов, прежде всего проверьте на-
стройки, заданные для батареи. Если с настрой-
ками все в порядке, замените батарею на новую,
полностью заряженную.
3
Убедитесь в том, что рядом с кассетоприемником и
верхней панелью нет кабелей, затем нажмите на
кнопку EJECT, чтобы открыть кассетоприемник.
4
После проверки перечисленных ниже моментов
вставьте кассету и закройте кассетоприемник.
Положение переключателя защиты от случайного
стирания
Провисание ленты
Глава 3 Запись и воспроизведение
3
И до установки переключателей
Включите питание, вставьте кассету. После этого уста-
новите переключатели как показано на рисунке ниже, и
продолжайте работу.
Установка переключателей для съемки и записи
AUDIO SELECT
CH1/CH2:
AUTO
OUTPUT:
CAM/AUTO KNEE ON
TCG:
F-RUN или R-RUN
Апертурная
диафрагма:
Автоматическая
GAIN:
Обычно усиление устанавливают на 0 дБ;
Если изображение слишком темное –
установите на большее значение.
