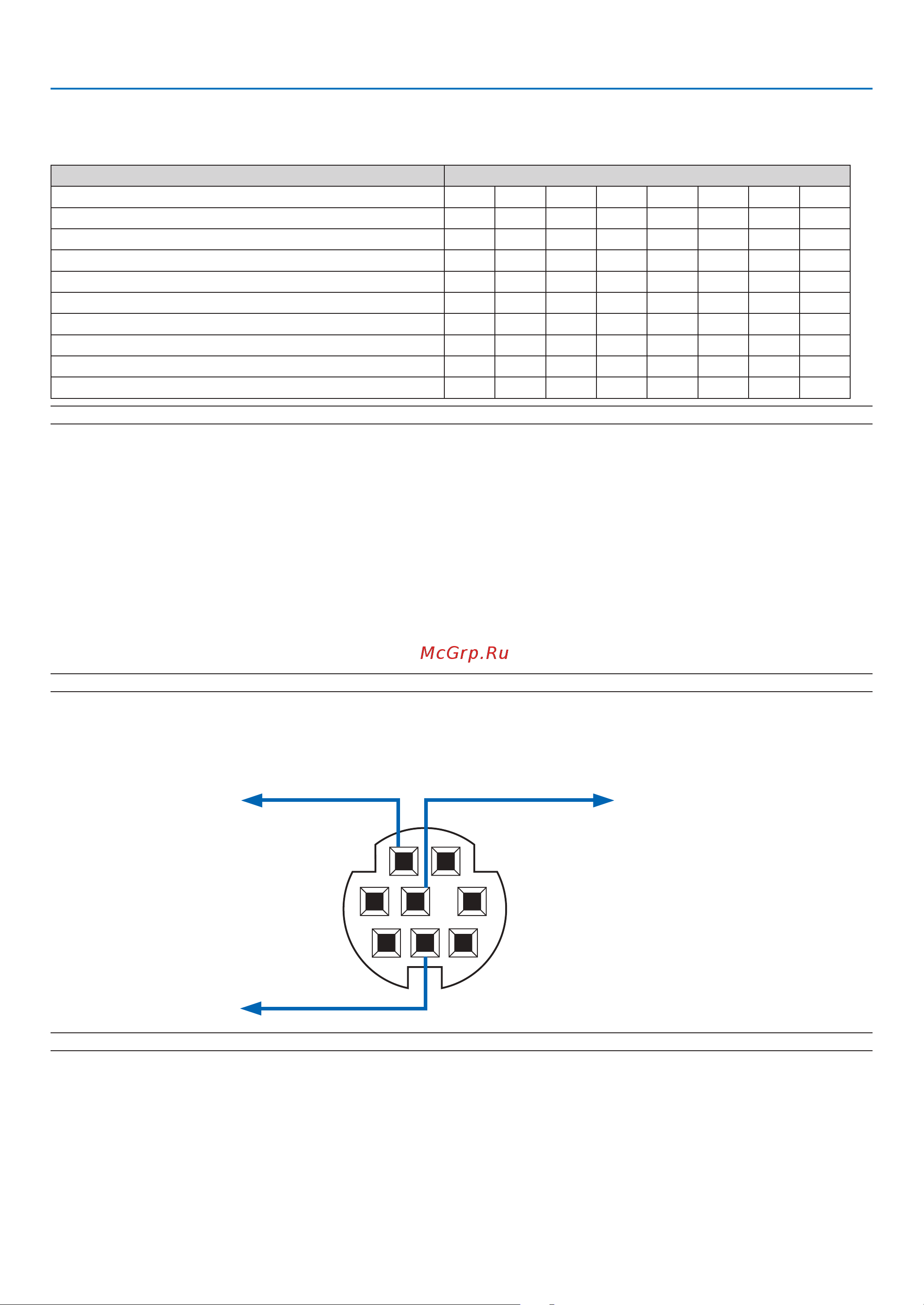

Nec NP54G [100/107] 6 коды управления и кабельные соединения пк
![Nec NP54G [100/107] 6 коды управления и кабельные соединения пк](/views2/1929892/page100/bg64.png)
91
8. Приложение
➏
Коды управления и кабельные соединения ПК
Коды управления ПК
Функция Кодированиеданных
ПИТАНИЕВКЛЮЧЕНО 02H 00H 00H 00H 00H 02H
ПИТАНИЕОТКЛЮЧЕНО 02H 01H 00H 00H 00H 03H
ВЫБОРВХОДАКОМПЬЮТЕР 02H 03H 00H 00H 02H 01H 01H 09H
ВЫБОРВХОДАВИДЕО 02H 03H 00H 00H 02H 01H 06H 0EH
ВЫБОРВХОДАS-ВИДЕО 02H 03H 00H 00H 02H 01H 0BH 13H
ВЫБОРВХОДАПРОСМОТР(NP54G) 02H 03H 00H 00H 02H 01H 1FH 27H
ВКЛЮЧЕНОВОСПРОИЗВЕДЕНИЕБЕЗИЗОБРАЖЕНИЯ 02H 10H 00H 00H 00H 12H
ОТКЛЮЧЕНОВОСПРОИЗВЕДЕНИЕБЕЗИЗОБРАЖЕНИЯ 02H 11H 00H 00H 00H 13H
ВКЛЮЧЕНРЕЖИМБЕЗЗВУКА 02H 12H 00H 00H 00H 14H
ОТКЛЮЧЕНРЕЖИМБЕЗЗВУКА 02H 13H 00H 00H 00H 15H
ПРИМЕЧАНИЕ:ЕсливамнуженполныйпереченькодовуправленияПК,обратитеськместномупродавцуданнойпродукции.
Проводное соединение
Протоколсвязи
Скорость передачи.........................................38400 бит/с.
Длина данных
................................................8 бит
Контроль четности производится .................Контроль четности не производится
Стоповый бит ..................................................Один бит
X on/off
............................................................None
Процедура связи ............................................Дуплексная связь
ПРИМЕЧАНИЕ:Длядлинныхпроводовможетбытьрекомендованаболеенизкаяскоростьпередачи—этозависитотоборудования.
Разъем PC Control (DIN-8P)
12
34 5
6
78
ПРИМЕЧАНИЕ:Впроектореиспользуютсяразъемы2,3,5,6и8.
КRxDПК
КTxDПК
КGNDПК
