Nec NP54G [23/107] Подключение видеомагнитофона
![Nec NP54G [23/107] Подключение видеомагнитофона](/views2/1929892/page23/bg17.png)
14
2. Установка и подключение
AUDIO IN
LR
AUDIO OUT
L R
VIDEO OUT
S-VIDEOVIDEO
VIDEO IN
S-VIDEO IN
AUDIO IN

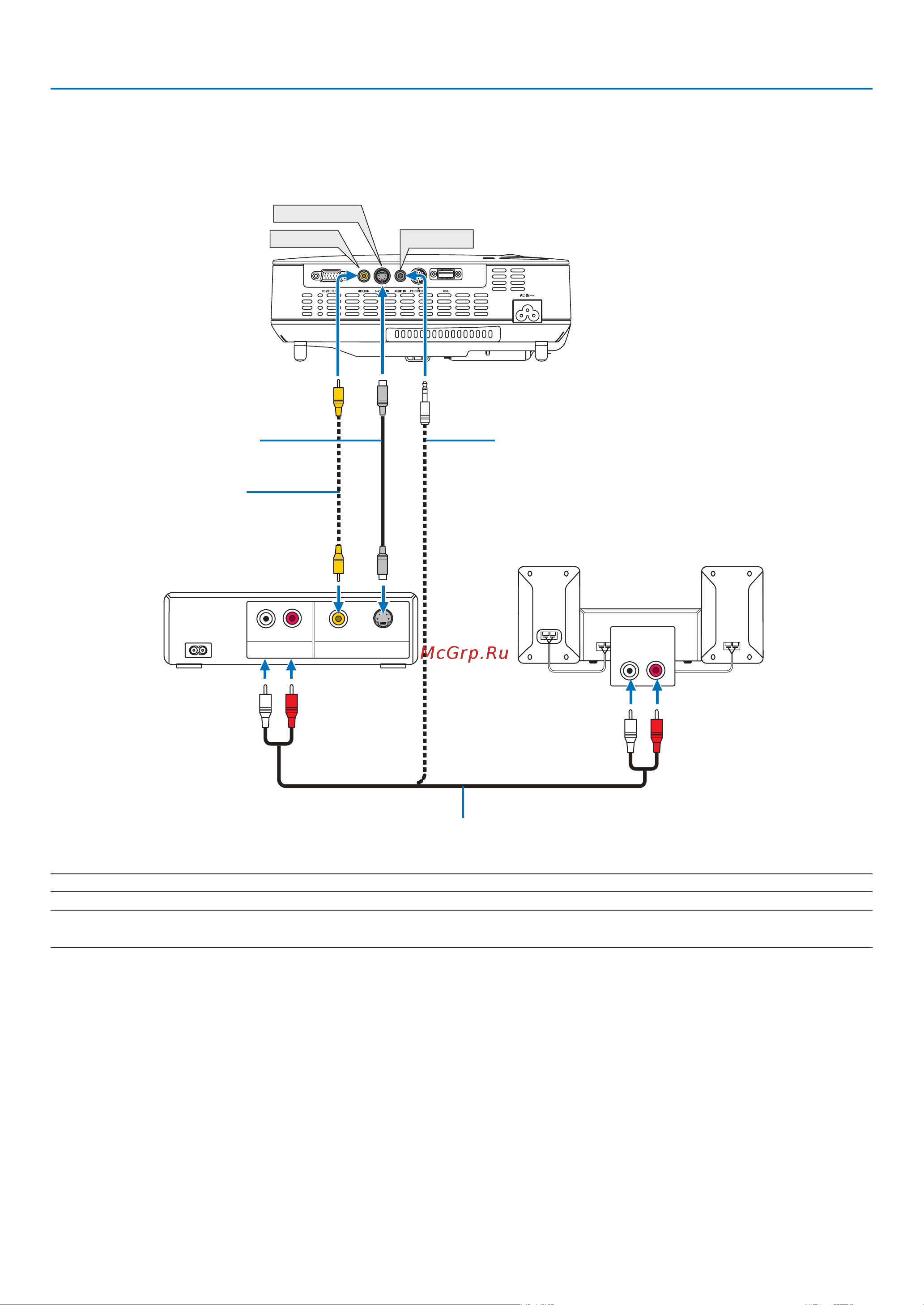

Подключение видеомагнитофона
Используйтеспециальноезвуковоеоборудованиедлявоспроизведениястереозвука.
Проектороснащенмонофоническимвстроеннымдинамиком.
Кабель S-видеосигнала
(не входит в комплект)
Кабель видеосигнала
(не входит в комплект)
Видеомагнитофон
Аудиооборудование
Кабель аудио (не входит в комплект)
ПРИМЕЧАНИЕ:Информациюотребованияхктипувидеовыходавидеомагнитофонаможнополучитьвинструкцииквидеомагнитофону.
ПРИМЕЧАНИЕ:ВовремявоспроизведенияисточникавидеосигналаилиS-видеосигналачерезпреобразовательстандартаразверткиврежимеперемотки
впередилиназадизображениеможетотображатьсянекорректно.
СОВЕТ:AUDIOIN(Стереофоническоемини-гнездо)расположеномеждувходамиCOMPUTER,VIDEOиS-VIDEO.
Стереофонический аудиокабель для RCA с мини-
штекером (не входит в комплект)
