3. Проецирование изображения (Основные принципы)
23

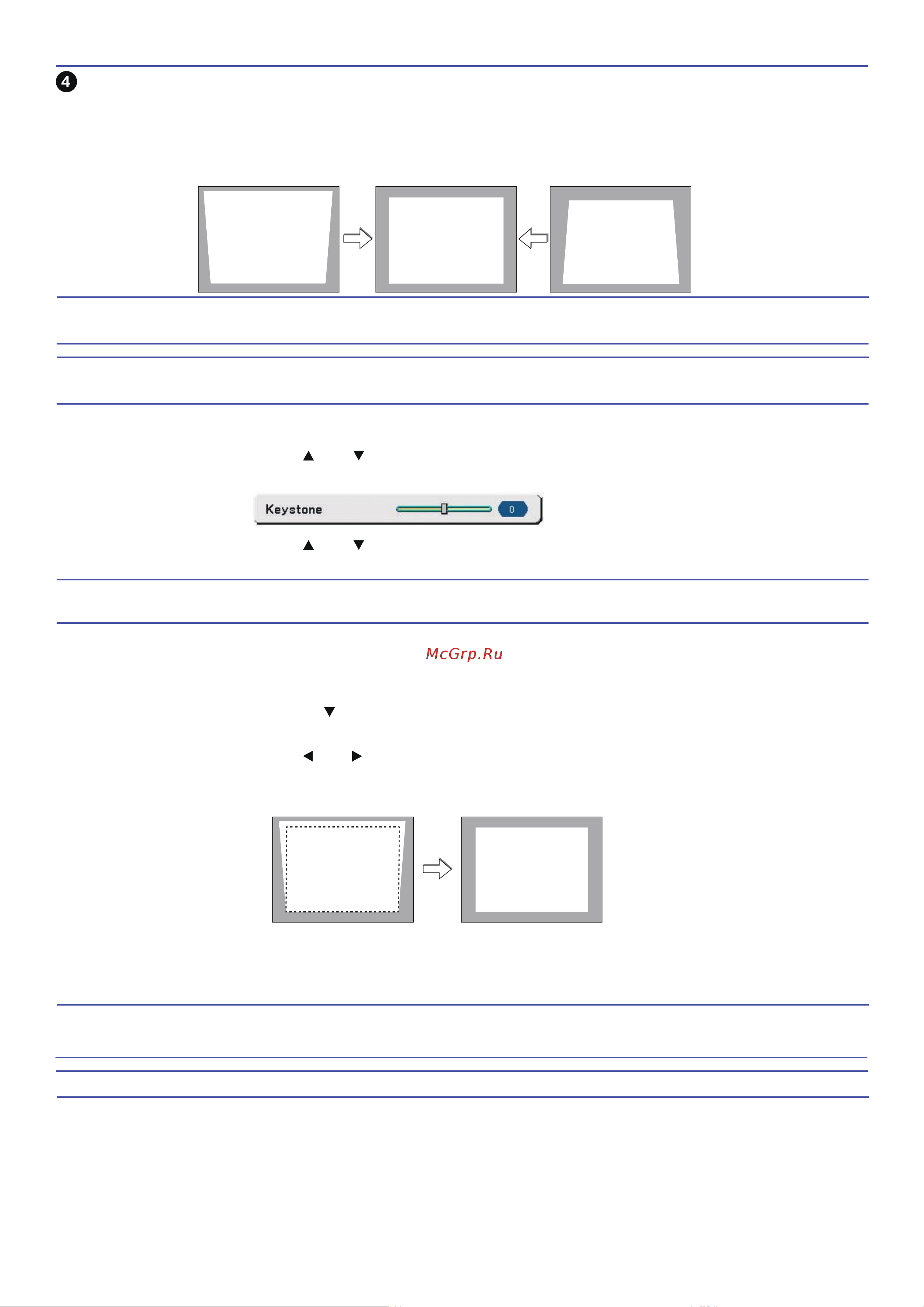

Коррекция трапецеидального искажения
Коррекция трапецеидального искажения
При вертикальном наклоне экрана трапецеидальное искажение увеличивается. Выполните следующие
действия для исправления трапецеидального искажения.
ПРИМЕЧАНИЕ: Коррекция трапецеидального искажения может вызвать незначительное размытие
картинки, так как коррекция выполняется электронным образом.
ПРИМЕЧАНИЕ: Диапазон коррекции трапецеидального искажения можно сократить, в зависимости
от выбора сигнала или отношения сторон.
Настройка с помощью кнопок корпуса
1. Нажмите кнопку SELECT или без отображения меню.
Для настройки откроется панель коррекции.
2. Нажмите кнопку SELECT или для исправления текущей коррекции.
Через некоторое время панель коррекции закроется.
ПРИМЕЧАНИЕ: При отображении меню вышеописанное действие недоступно. При отображении
меню нажмите кнопку MENU для закрытия меню и начните коррекцию искажения.
Настройка с помощью пульта дистанционного управления.
1. Нажмите кнопку MENU.
Отобразится меню.
2. Используйте кнопку SELECT для выбора [Setup] и затем нажмите кнопку ENTER.
3. Выберите функцию [Keystone].
4. Нажмите кнопку SELECT или .
Настроите так, чтобы изображение было прямоугольным.
5. Нажмите кнопку MENU.
Меню закроется.
ПРИМЕЧАНИЕ: Коррекция трапецеидального искажения может вызвать незначительное размытие
картинки, так как коррекция выполняется электронным образом.
СОВЕТ: Изменения можно сохранить, используя [Keystone Save] (→страница 42).
