– 7 –

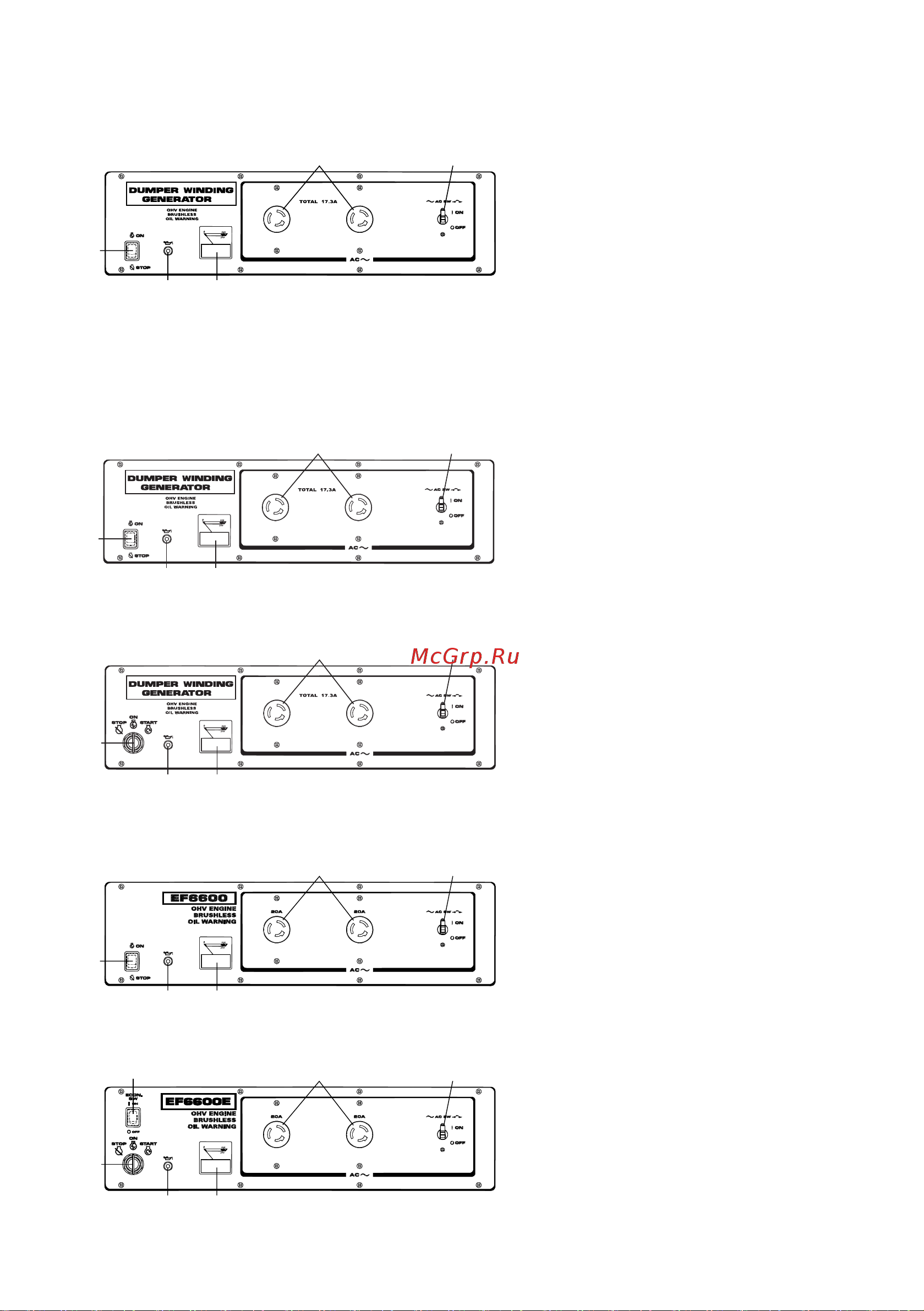

Панель управления
(для модели EF4000FW)
1 Выключатель двигателя
2 Сигнализатор низкого уровня
масла
3 Вольтметр
4 Розетка цепи переменного
тока
5 Прерыватель цепи перемен-
ного тока (без плавкого пре-
дохранителя)
EF4000FW
2
3
5
1
4
793-157
Панель управления
(для моделей EF5200FW,
EF5200EFW)
1 Выключатель двигателя
2 Сигнализатор низкого уровня
масла
3 Вольтметр
4 Розетка цепи переменного
тока
5 Прерыватель цепи перемен-
ного тока (без плавкого пре-
дохранителя)
EF5200FW
EF5200EFW
2
3
5
1
4
793-157
2
3
5
4
793-158
1
Панель управления
(для моделей EF6600,
EF6600E)
1 Выключатель двигателя
2 Переключатель экономичного
холостого хода
3 Сигнализатор низкого уровня
масла
4 Вольтметр
5 Розетка цепи переменного
тока
6 Прерыватель цепи перемен-
ного тока (без плавкого пре-
дохранителя)
EF6600
EF6600E
3
4
6
5
793-156
1
2
3
4
6
1
5
793-150
7CC-F8199-X0.indd 7 2012/03/31 10:49:55
