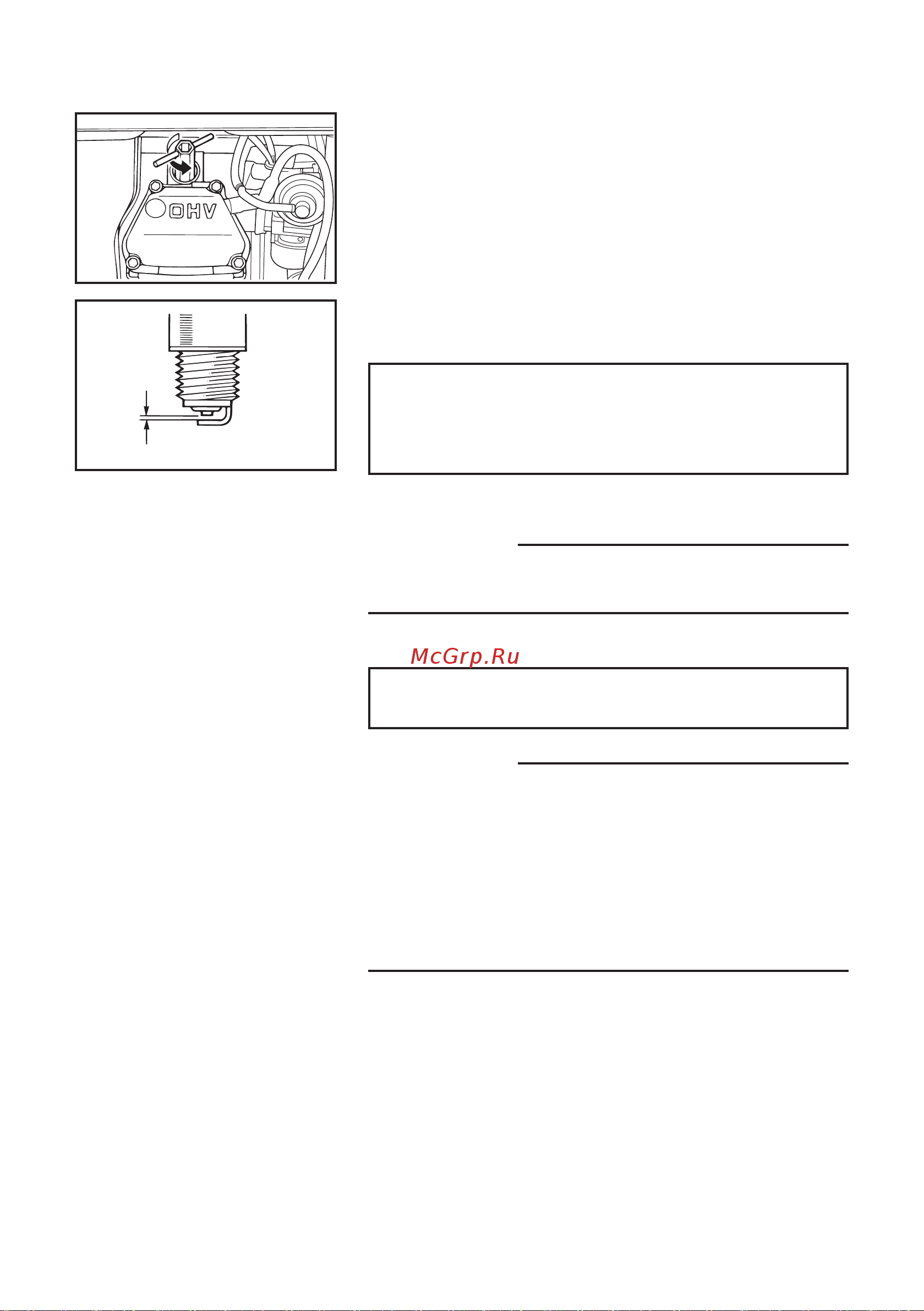

– 26 –
a
760-001a
Осмотр свечи зажигания
Свеча зажигания — один из важнейших компонен-
тов двигателя, подлежащий регулярной проверке.
1.
Снимите защитный колпачок и свечу зажигания.
2. Проверьте свечу на предмет изменения цвета
и снимите с нее нагар.
Керамический изолятор центрального элек-
трода свечи должен быть светло-коричневым.
3.
Проверьте тип свечи и зазор между электродами.
Стандартная свеча зажигания:
BPR4ES (NGK)
Зазор свечи зажигания:
0,7–0,8 мм
a Зазор
ПРИМЕЧАНИЕ
Зазор измеряется при помощи проволочного щупа
и при необходимости корректируется.
4. Установите свечу зажигания на место.
Усилие затяжки свечи зажигания:
20 Нм
ПРИМЕЧАНИЕ
Если у вас нет возможности затянуть свечу зажи-
гания с помощью динамометрического ключа,
рекомендуем плотно закрутить ее усилием рук,
после чего, при помощи свечного ключа из ком-
плекта инструментов, повернуть ее на 1/4–1/2 пол-
ного оборота. Однако при первой же возможности
следует проверить момент затяжки с помощи
динамометрического ключа.
5. Установите защитный колпачок свечи зажига-
ния на место.
Регулировка карбюратора
Карбюратор — один из основных элементов дви-
гателя. Регулировка карбюратора должна прово-
диться специалистами официальных дилерских
центров Yamaha, обладающими необходимой ква-
лификацией, специальными знаниями и распола-
гающими необходимым оборудованием.
