11
Перед началом работы культиватором необ-
ходимо снять опорное транспортное колесо.
Для этого удалите фиксаторы и снимите ко-
лесо вместе с рамой.(Рис.11).

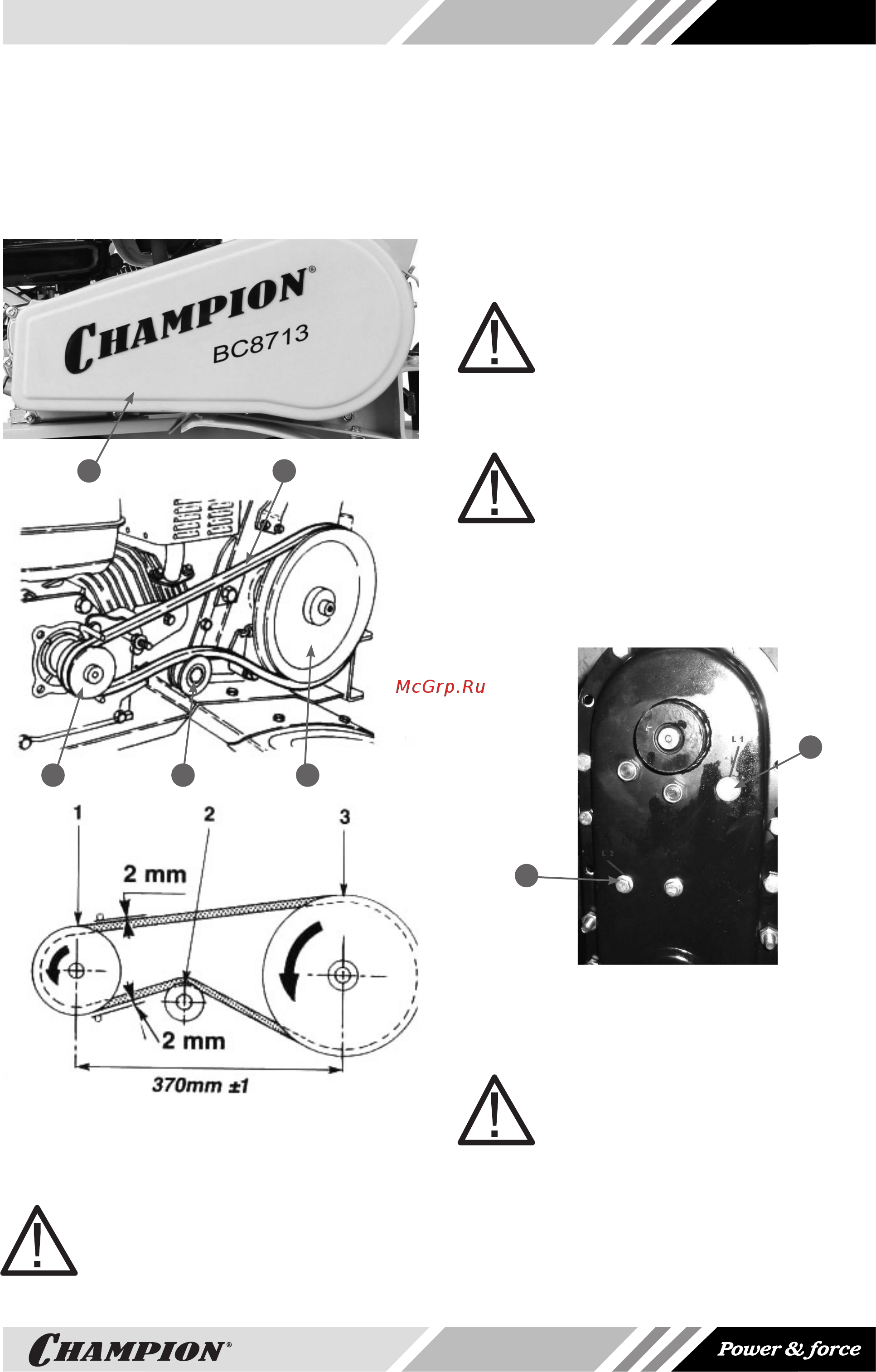

РЕМЕНЬ ПРИВОДА
1
23
45
Рис.12
1. Шкив двигателя. 2. Ремень привода
3. Кожух защитный 4.Шкив ведомый
5. Ролик натяжения ремня
ВНИМАНИЕ!
Все работы по замене, регулиров-
ке натяжения ремня, выполняют-
ся на неработающем двигателе.
Для того, чтобы гарантировать длительную
работу ремня привода , увеличить срок его
службы, необходима его правильная уста-
новка и регулировка.
1. Расстояние между шкивами должно со-
ставлять 370±1 мм.
2. При нажатии на ремень в районе веду-
щего шкива, его прогиб не должен со-
ставлять более 2мм.
ВНИМАНИЕ!
Все регулировки ремня осущест-
вляются при нажатом рычаге
включения сцепления
ОБСЛУЖИВАНИЕ РЕДУКТОРА
ВНИМАНИЕ!
Культиватор поставляется без
смазки в редукторе. Перед нача-
лом эксплуатации необходимо за-
лить масло до необходимого уров-
ня. Для смазки используйте транс-
миссионное масло 80W90 по клас-
сификации SAE.
1
2
Рис.13
1. Отверстие для заливки масла.
2. Контрольное отверстие.
ПРИМЕЧАНИЕ!
В процессе эксплуатации культи-
ватора нет необходимости в пол-
ной замене масла в редукторе. Че-
рез каждые 100 часов работы не-
обходимо контролировать уро-
вень масла через контрольное от-
верстие (2) Рис.13 в редукторе.
Нормальным считается уровень
до нижнего края отверстия (2).
